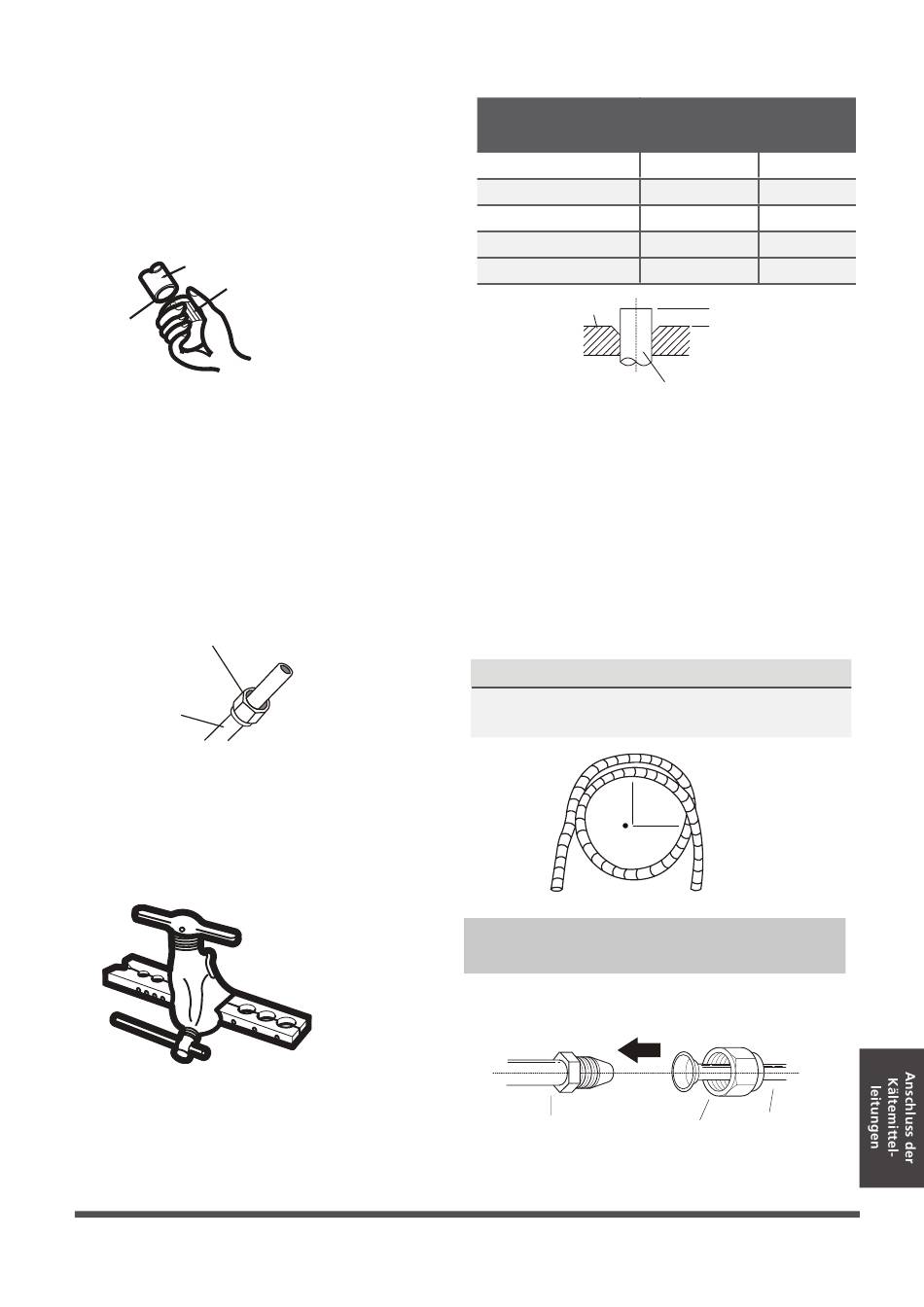

Schritt 2: Entgraten.
Grate können die gasdichte Verbindung der
Kältemittelleitungen beeinträchtigen. Sie müssen
sorgfältig entfernt werden.
Halten Sie das Rohr nach unten, damit keine Späne in
das Rohr gelangen.
Entfernen Sie mit einer Feile oder einem Entgrater alle
Grate von der Schnittfläche des Rohrs.
Rohr
Nach unten halten
Schritt 3: Rohrenden bördeln
Korrektes Bördeln ist für eine gasdichte Verbindung
essenziell.
1. Nachdem Sie den Grat vom geschnittenen Rohr
entfernt haben, verschließen Sie die Enden mit
Isolierband, um zu verhindern, dass Fremdkörper
in das Rohr gelangen.
2. Ummanteln Sie das Rohr mit Isoliermaterial.
3. Setzen Sie Bördelmuttern auf beide Rohrenden.
Vergewissern Sie sich, dass sie in die richtige
Richtung zeigen, da Sie diese nach dem Bördeln
nicht mehr ändern können.
Bördelmutter
Kupferrohr
Entfernen Sie das Isolierband von den Enden,
4.
wenn Sie mit dem Bördeln beginnen wollen.
Klemmen Sie das Bördelwerkzeug auf das
5.
Rohrende. Das Rohrende muss über den Rand
der Bördelform hinausragen, wobei die in der
nachstehenden Tabelle angegebenen Maße
einzuhalten sind.
Entgrater
ÜBERSTAND ÜBER DIE BÖRDELFORM
Außendurchmesser
des Rohrs (mm)
Ø 6,35 (Ø 0,25")
Ø 9,52 (Ø 0,375")
Ø12,7 ( Ø 0,5")
Ø 16 ( Ø 0,63")
Ø 19 ( Ø 0,75")
Bördel-
form
6.
Setzen Sie das Bördelwerkzeug auf die Form.
7.
Drehen Sie den Griff des Bördelwerkzeugs im
Uhrzeigersinn, bis die Bördelung des Rohrs voll
ausgeprägt ist.
Entfernen Sie Bördelwerkzeug und Bördelform und
8.
prüfen Sie die Bördelung auf Risse und ebene
Bördelung.
Schritt 4: Rohre verbinden
Achten Sie beim Anschließen der Kältemittelleitungen
darauf, kein übermäßiges Drehmoment anzuwenden
bzw. die Leitungen nicht in irgendeiner Weise zu
verformen. Sie sollten zuerst das Niederdruckrohr, dann
das Hochdruckrohr anschließen.
MINIMALER BIEGERADIUS
Der minimale Biegeradius von Kältemittelanschluss-
rohren beträgt 10 cm.
Radius
≥10 cm (4 Zoll)
Anweisungen zum Anschluss der
Rohrleitungen an das Innengerät
1. Richten Sie die beiden zu verbindenden Rohre
zentrisch aus.
Verrohrung Innengerät
A (mm)
Min.
Max.
0,7 (0,0275")
1,3 (0,05")
1,6 (0,063")
1,0 (0,04")
1,0 (0,04")
1,8 (0,07")
2,0 (0,078")
2,2 (0,086")
2,0 (0,078")
2,4 (0,094")
A
Rohr
Bördelmutter
Rohr
