5.6.10.2 SpotArc

Ab Werk wird die Funktion WIG-SpotArc mit der Puls-Variante Frequenzautomatik aktiviert, da in dieser
Kombination das wirkungsvollste Ergebnis erzielt wird. Natürlich kann der Anwender, je nach
angewähltem Schweißverfahren, die Funktion mit anderen Puls-Varianten kombinieren. Puls- (t1) und
Pulspausenzeit (t2) können unabhängig eingestellt werden, jedoch sollte für ein sinnvolles Ergebnis die
Punktzeit (tP) um ein vielfaches größer als die Pulszeit sein.
Anwahl und Einstellung WIG-spotArc
Bedienelement
Ablauf:
• Brennertaster drücken und halten.
• Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes I
• HF schaltet ab.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf den Hauptstrom AMP an.
099-000120-EW500
26.07.2011
Aktion Ergebnis
Signalleuchte
Für ca. 4 s kann die Punktzeit am Drehgeber
„Schweißparametereinstellung" eingestellt werden. (Einstellbereich
Punktzeit 0,01 s bis 20,0 s)
Punktzeit "tP" einstellen
Das Verfahren WIG-spotArc wird ab Werk mit der Puls-Variante "WIG-
Pulsautomatik" eingeschaltet. Der Anwender kann auch andere Puls-
Varianten anwählen:
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen
mit Frequenz und Balance, leuchtet rot
WIG-AC-Spezial
Anwählbare Kombinationen siehe auch "Tabelle spotArc / Puls-Varianten"
Aufbau und Funktion
blinkt

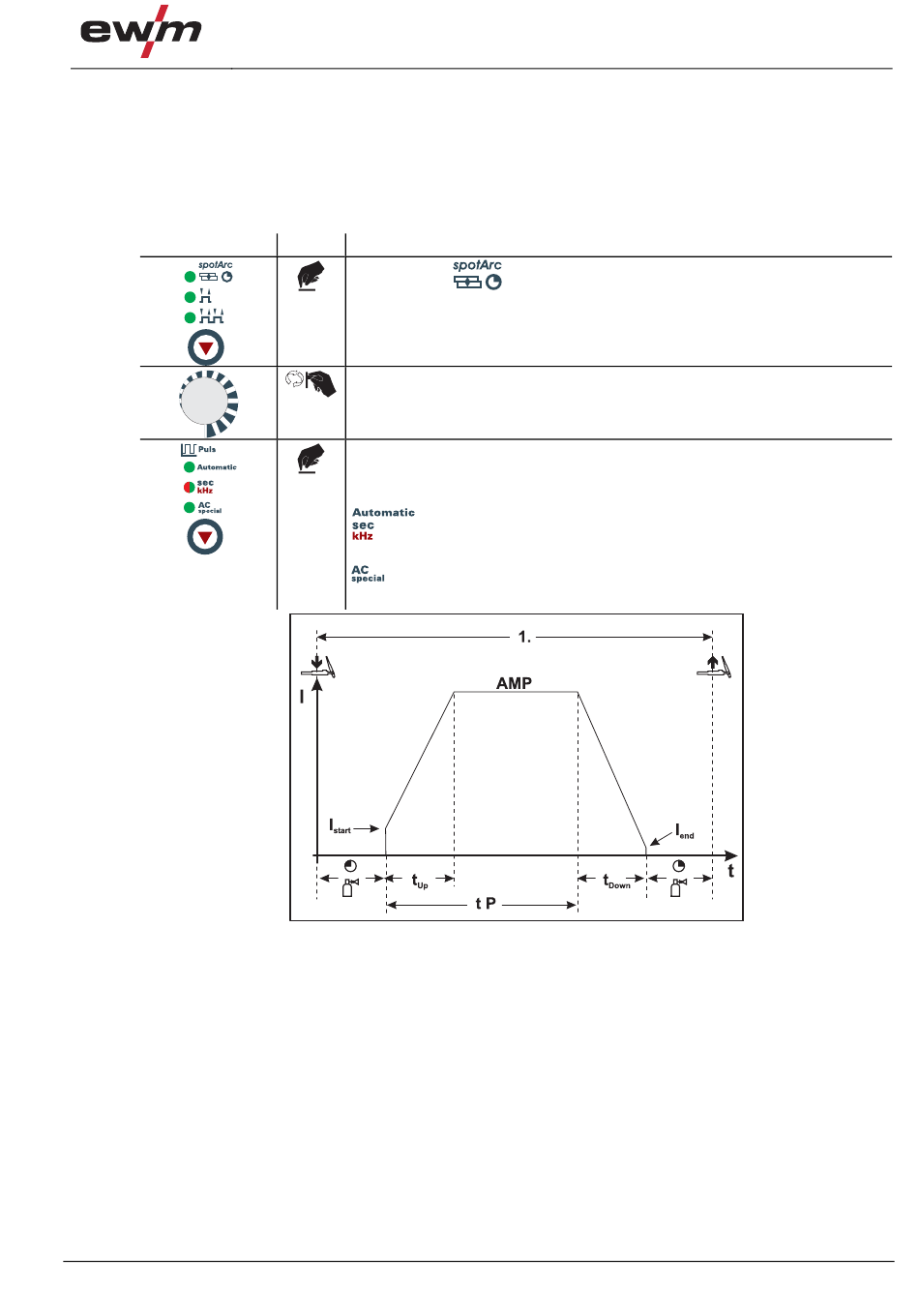

Abbildung 5-11
WIG-Schweißen
.
start
39
