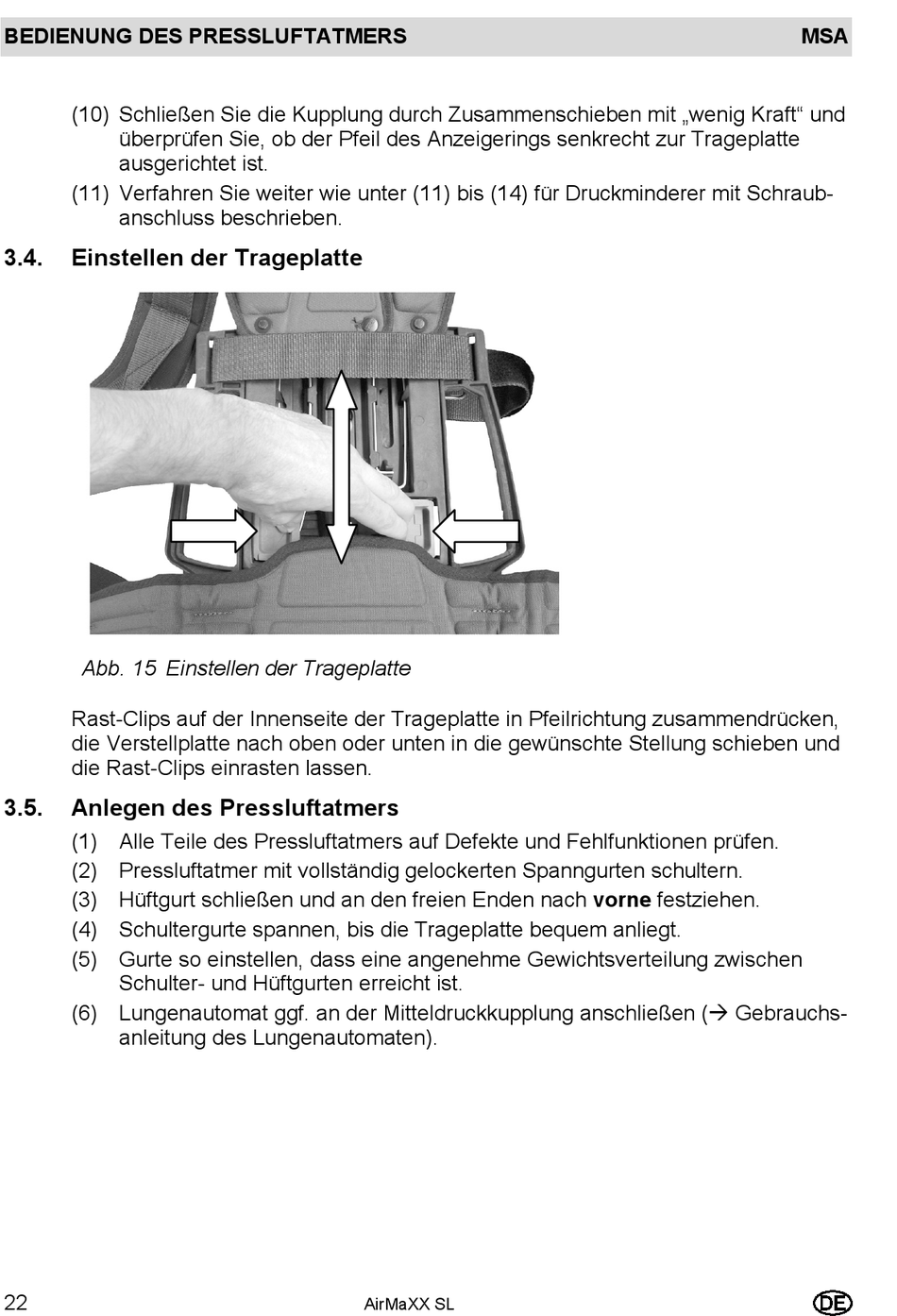

BEDIENUNG DES PRESSLUFTATMERS
(10) Schließen Sie die Kupplung durch Zusammenschieben mit „wenig Kraft" und
überprüfen Sie, ob der Pfeil des Anzeigerings senkrecht zur Trageplatte
ausgerichtet ist.
(11) Verfahren Sie weiter wie unter (11) bis (14) für Druckminderer mit Schraub-
anschluss beschrieben.
3.4.
Einstellen der Trageplatte
Abb. 15 Einstellen der Trageplatte
Rast-Clips auf der Innenseite der Trageplatte in Pfeilrichtung zusammendrücken,
die Verstellplatte nach oben oder unten in die gewünschte Stellung schieben und
die Rast-Clips einrasten lassen.
3.5.
Anlegen des Pressluftatmers
(1) Alle Teile des Pressluftatmers auf Defekte und Fehlfunktionen prüfen.
(2) Pressluftatmer mit vollständig gelockerten Spanngurten schultern.
(3) Hüftgurt schließen und an den freien Enden nach vorne festziehen.
(4) Schultergurte spannen, bis die Trageplatte bequem anliegt.
(5) Gurte so einstellen, dass eine angenehme Gewichtsverteilung zwischen
Schulter- und Hüftgurten erreicht ist.
(6) Lungenautomat ggf. an der Mitteldruckkupplung anschließen ( Gebrauchs-
anleitung des Lungenautomaten).
22
AirMaXX SL
MSA
