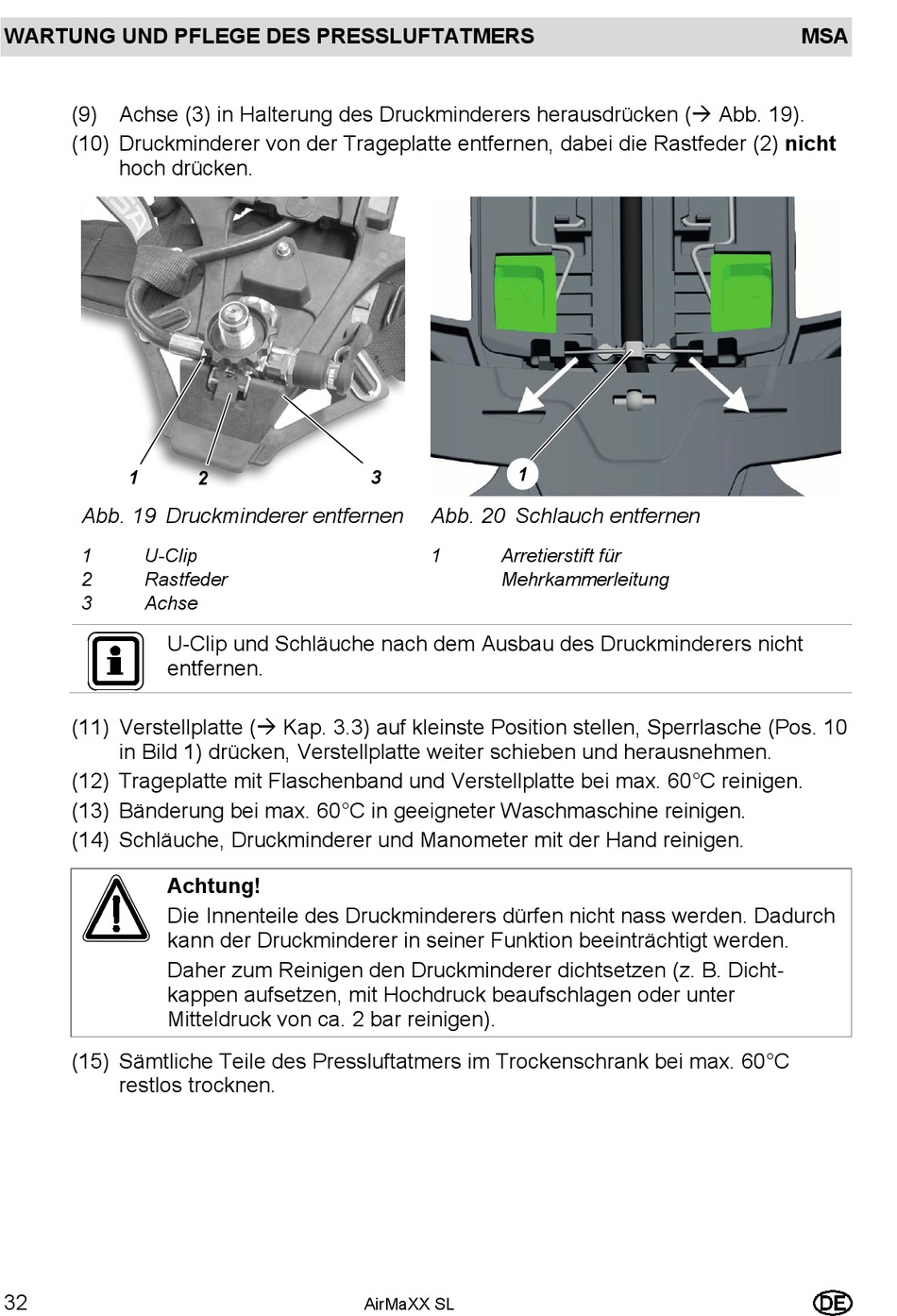

WARTUNG UND PFLEGE DES PRESSLUFTATMERS
(9) Achse (3) in Halterung des Druckminderers herausdrücken ( Abb. 19).
(10) Druckminderer von der Trageplatte entfernen, dabei die Rastfeder (2) nicht
hoch drücken.
1
Abb. 19 Druckminderer entfernen
1
U-Clip
2
Rastfeder
3
Achse
U-Clip und Schläuche nach dem Ausbau des Druckminderers nicht
entfernen.
(11) Verstellplatte ( Kap. 3.3) auf kleinste Position stellen, Sperrlasche (Pos. 10
in Bild 1) drücken, Verstellplatte weiter schieben und herausnehmen.
(12) Trageplatte mit Flaschenband und Verstellplatte bei max. 60°C reinigen.
(13) Bänderung bei max. 60°C in geeigneter Waschmaschine reinigen.
(14) Schläuche, Druckminderer und Manometer mit der Hand reinigen.
Achtung!
Die Innenteile des Druckminderers dürfen nicht nass werden. Dadurch
kann der Druckminderer in seiner Funktion beeinträchtigt werden.
Daher zum Reinigen den Druckminderer dichtsetzen (z. B. Dicht-
kappen aufsetzen, mit Hochdruck beaufschlagen oder unter
Mitteldruck von ca. 2 bar reinigen).
(15) Sämtliche Teile des Pressluftatmers im Trockenschrank bei max. 60°C
restlos trocknen.
32
2
AirMaXX SL
1
3
Abb. 20 Schlauch entfernen
1
Arretierstift für
Mehrkammerleitung
MSA
