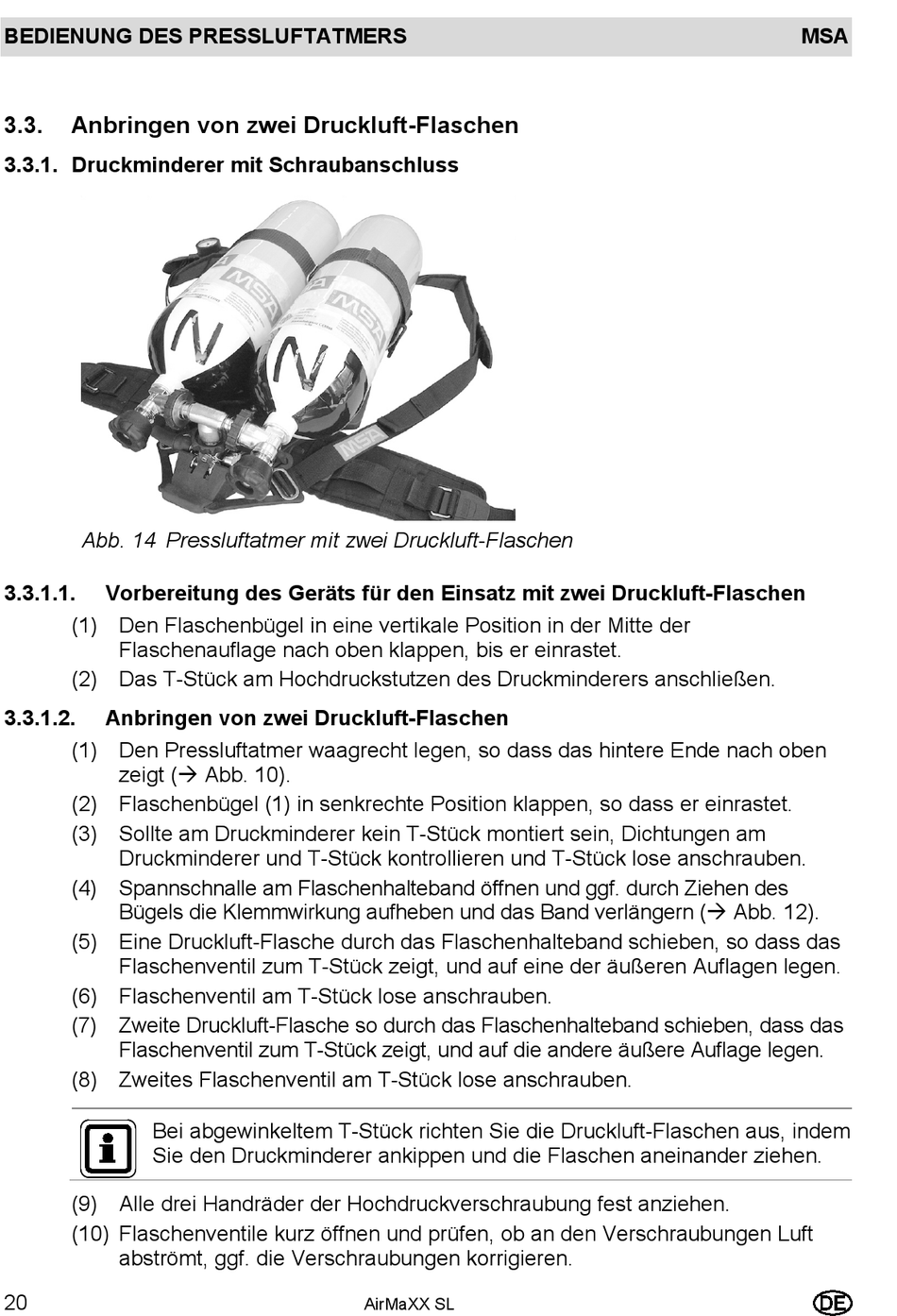

BEDIENUNG DES PRESSLUFTATMERS
3.3.
Anbringen von zwei Druckluft-Flaschen
3.3.1. Druckminderer mit Schraubanschluss
Abb. 14 Pressluftatmer mit zwei Druckluft-Flaschen
3.3.1.1.
Vorbereitung des Geräts für den Einsatz mit zwei Druckluft-Flaschen
(1) Den Flaschenbügel in eine vertikale Position in der Mitte der
Flaschenauflage nach oben klappen, bis er einrastet.
(2) Das T-Stück am Hochdruckstutzen des Druckminderers anschließen.
3.3.1.2.
Anbringen von zwei Druckluft-Flaschen
(1) Den Pressluftatmer waagrecht legen, so dass das hintere Ende nach oben
zeigt ( Abb. 10).
(2) Flaschenbügel (1) in senkrechte Position klappen, so dass er einrastet.
(3) Sollte am Druckminderer kein T-Stück montiert sein, Dichtungen am
Druckminderer und T-Stück kontrollieren und T-Stück lose anschrauben.
(4) Spannschnalle am Flaschenhalteband öffnen und ggf. durch Ziehen des
Bügels die Klemmwirkung aufheben und das Band verlängern ( Abb. 12).
(5) Eine Druckluft-Flasche durch das Flaschenhalteband schieben, so dass das
Flaschenventil zum T-Stück zeigt, und auf eine der äußeren Auflagen legen.
(6) Flaschenventil am T-Stück lose anschrauben.
(7) Zweite Druckluft-Flasche so durch das Flaschenhalteband schieben, dass das
Flaschenventil zum T-Stück zeigt, und auf die andere äußere Auflage legen.
(8) Zweites Flaschenventil am T-Stück lose anschrauben.
Bei abgewinkeltem T-Stück richten Sie die Druckluft-Flaschen aus, indem
Sie den Druckminderer ankippen und die Flaschen aneinander ziehen.
(9) Alle drei Handräder der Hochdruckverschraubung fest anziehen.
(10) Flaschenventile kurz öffnen und prüfen, ob an den Verschraubungen Luft
abströmt, ggf. die Verschraubungen korrigieren.
20
AirMaXX SL
MSA
