BEDIENUNG DES PRESSLUFTATMERS

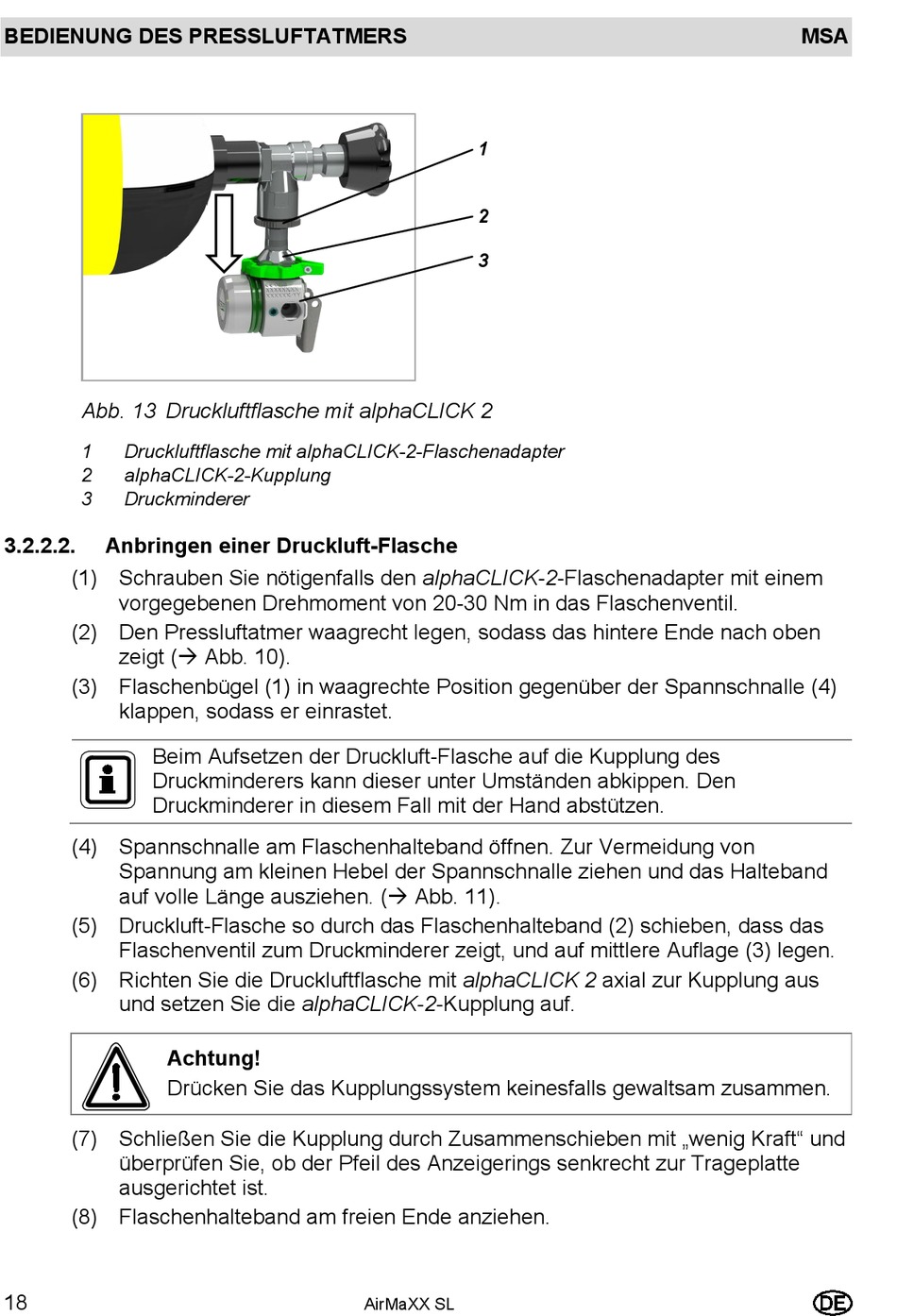

Abb. 13 Druckluftflasche mit alphaCLICK 2
1
Druckluftflasche mit alphaCLICK-2-Flaschenadapter
2
alphaCLICK-2-Kupplung
3
Druckminderer
3.2.2.2.
Anbringen einer Druckluft-Flasche
(1) Schrauben Sie nötigenfalls den alphaCLICK-2-Flaschenadapter mit einem
vorgegebenen Drehmoment von 20-30 Nm in das Flaschenventil.
(2) Den Pressluftatmer waagrecht legen, sodass das hintere Ende nach oben
zeigt ( Abb. 10).
(3) Flaschenbügel (1) in waagrechte Position gegenüber der Spannschnalle (4)
klappen, sodass er einrastet.
Beim Aufsetzen der Druckluft-Flasche auf die Kupplung des
Druckminderers kann dieser unter Umständen abkippen. Den
Druckminderer in diesem Fall mit der Hand abstützen.
(4) Spannschnalle am Flaschenhalteband öffnen. Zur Vermeidung von
Spannung am kleinen Hebel der Spannschnalle ziehen und das Halteband
auf volle Länge ausziehen. ( Abb. 11).
(5) Druckluft-Flasche so durch das Flaschenhalteband (2) schieben, dass das
Flaschenventil zum Druckminderer zeigt, und auf mittlere Auflage (3) legen.
(6) Richten Sie die Druckluftflasche mit alphaCLICK 2 axial zur Kupplung aus
und setzen Sie die alphaCLICK-2-Kupplung auf.
Achtung!
Drücken Sie das Kupplungssystem keinesfalls gewaltsam zusammen.
(7) Schließen Sie die Kupplung durch Zusammenschieben mit „wenig Kraft" und
überprüfen Sie, ob der Pfeil des Anzeigerings senkrecht zur Trageplatte
ausgerichtet ist.
(8) Flaschenhalteband am freien Ende anziehen.
18
1
2
3
AirMaXX SL
MSA
