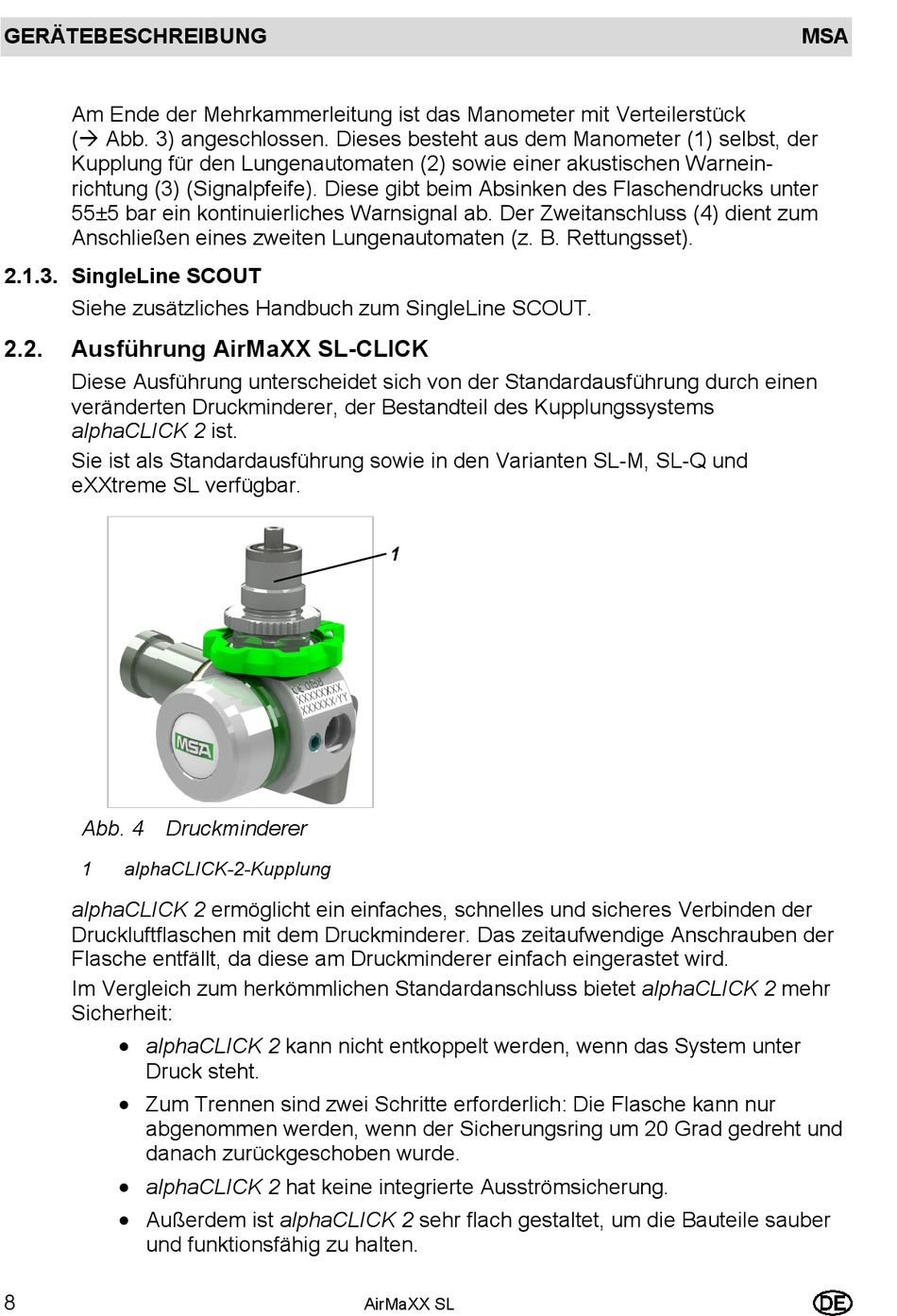

GERÄTEBESCHREIBUNG
Am Ende der Mehrkammerleitung ist das Manometer mit Verteilerstück
( Abb. 3) angeschlossen. Dieses besteht aus dem Manometer (1) selbst, der
Kupplung für den Lungenautomaten (2) sowie einer akustischen Warnein-
richtung (3) (Signalpfeife). Diese gibt beim Absinken des Flaschendrucks unter
55±5 bar ein kontinuierliches Warnsignal ab. Der Zweitanschluss (4) dient zum
Anschließen eines zweiten Lungenautomaten (z. B. Rettungsset).
2.1.3. SingleLine SCOUT
Siehe zusätzliches Handbuch zum SingleLine SCOUT.
2.2.
Ausführung AirMaXX SL-CLICK
Diese Ausführung unterscheidet sich von der Standardausführung durch einen
veränderten Druckminderer, der Bestandteil des Kupplungssystems
alphaCLICK 2 ist.
Sie ist als Standardausführung sowie in den Varianten SL-M, SL-Q und
eXXtreme SL verfügbar.
Abb. 4 Druckminderer
1
alphaCLICK-2-Kupplung
alphaCLICK 2 ermöglicht ein einfaches, schnelles und sicheres Verbinden der
Druckluftflaschen mit dem Druckminderer. Das zeitaufwendige Anschrauben der
Flasche entfällt, da diese am Druckminderer einfach eingerastet wird.
Im Vergleich zum herkömmlichen Standardanschluss bietet alphaCLICK 2 mehr
Sicherheit:
•
alphaCLICK 2 kann nicht entkoppelt werden, wenn das System unter
Druck steht.
•
Zum Trennen sind zwei Schritte erforderlich: Die Flasche kann nur
abgenommen werden, wenn der Sicherungsring um 20 Grad gedreht und
danach zurückgeschoben wurde.
•
alphaCLICK 2 hat keine integrierte Ausströmsicherung.
•
Außerdem ist alphaCLICK 2 sehr flach gestaltet, um die Bauteile sauber
und funktionsfähig zu halten.
8
1
AirMaXX SL
