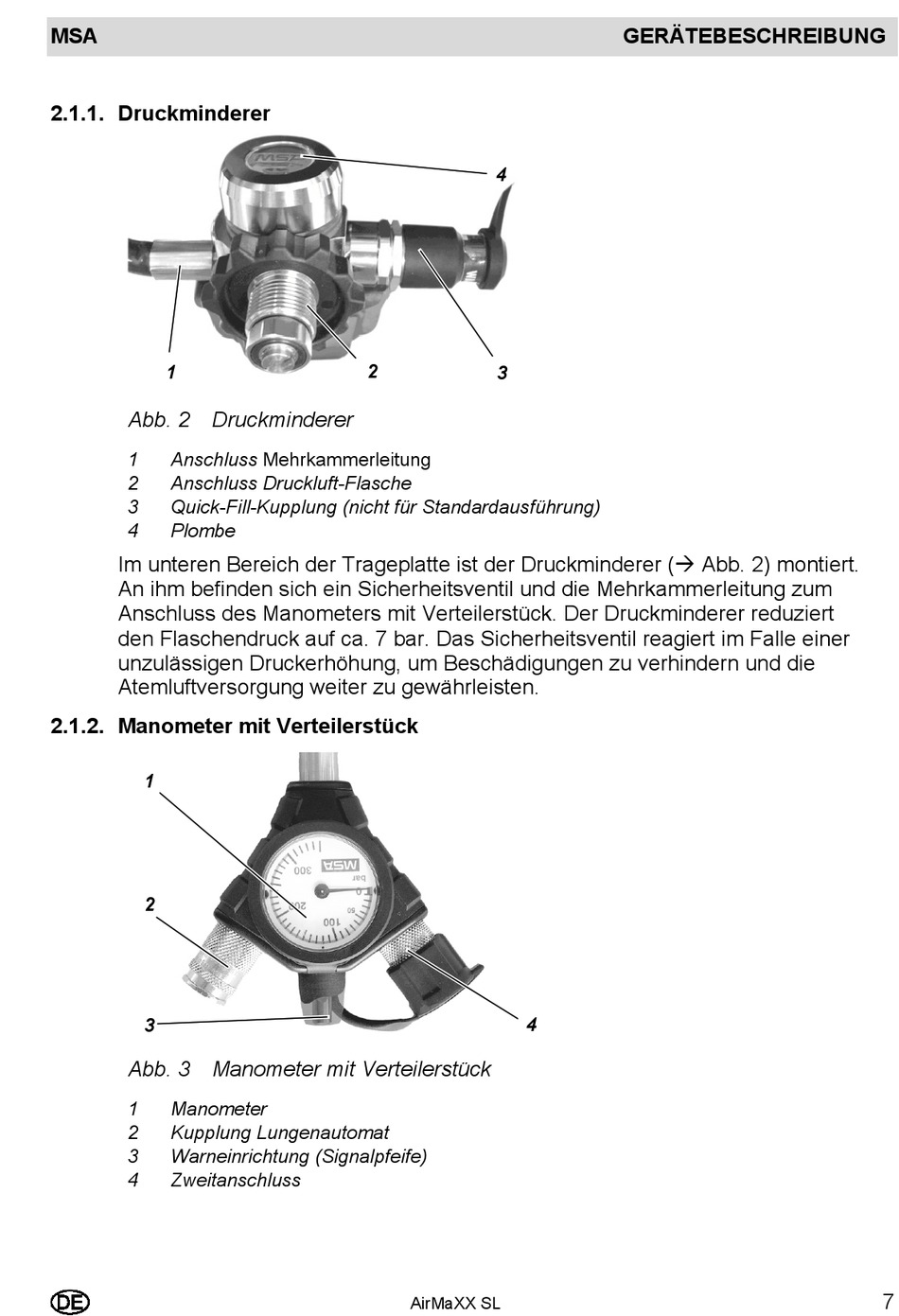

2.1.1. Druckminderer

1
Abb. 2 Druckminderer
Anschluss Mehrkammerleitung
1
2 Anschluss Druckluft-Flasche
3 Quick-Fill-Kupplung (nicht für Standardausführung)
4 Plombe
Im unteren Bereich der Trageplatte ist der Druckminderer ( Abb. 2) montiert.
An ihm befinden sich ein Sicherheitsventil und die Mehrkammerleitung zum
Anschluss des Manometers mit Verteilerstück. Der Druckminderer reduziert
den Flaschendruck auf ca. 7 bar. Das Sicherheitsventil reagiert im Falle einer
unzulässigen Druckerhöhung, um Beschädigungen zu verhindern und die
Atemluftversorgung weiter zu gewährleisten.
2.1.2. Manometer mit Verteilerstück
1
2
3
Abb. 3 Manometer mit Verteilerstück
1 Manometer
2 Kupplung Lungenautomat
3 Warneinrichtung (Signalpfeife)
4 Zweitanschluss
4
2
3
4
