MSA

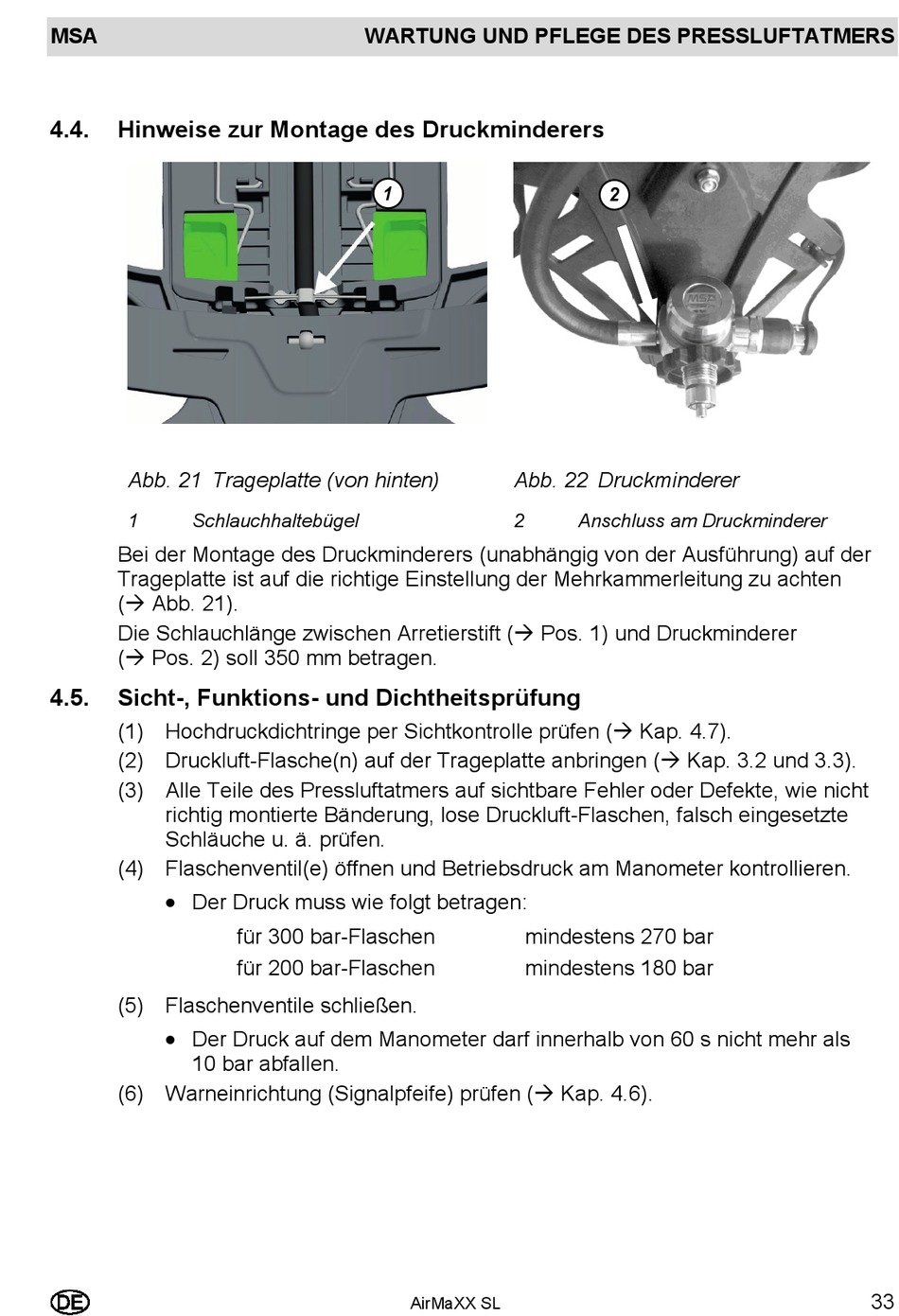

4.4.
Hinweise zur Montage des Druckminderers
Abb. 21 Trageplatte (von hinten)
1
Schlauchhaltebügel
Bei der Montage des Druckminderers (unabhängig von der Ausführung) auf der
Trageplatte ist auf die richtige Einstellung der Mehrkammerleitung zu achten
( Abb. 21).
Die Schlauchlänge zwischen Arretierstift ( Pos. 1) und Druckminderer
( Pos. 2) soll 350 mm betragen.
4.5.
Sicht-, Funktions- und Dichtheitsprüfung
(1) Hochdruckdichtringe per Sichtkontrolle prüfen ( Kap. 4.7).
(2) Druckluft-Flasche(n) auf der Trageplatte anbringen ( Kap. 3.2 und 3.3).
(3) Alle Teile des Pressluftatmers auf sichtbare Fehler oder Defekte, wie nicht
richtig montierte Bänderung, lose Druckluft-Flaschen, falsch eingesetzte
Schläuche u. ä. prüfen.
(4) Flaschenventil(e) öffnen und Betriebsdruck am Manometer kontrollieren.
•
Der Druck muss wie folgt betragen:
(5) Flaschenventile schließen.
•
Der Druck auf dem Manometer darf innerhalb von 60 s nicht mehr als
10 bar abfallen.
(6) Warneinrichtung (Signalpfeife) prüfen ( Kap. 4.6).
WARTUNG UND PFLEGE DES PRESSLUFTATMERS
1
für 300 bar-Flaschen
für 200 bar-Flaschen
Abb. 22 Druckminderer
2
Anschluss am Druckminderer
mindestens 270 bar
mindestens 180 bar
AirMaXX SL
2
33
