MSA
3.2.1. Druckminderer mit Schraubanschluss
3.2.1.1.
Vorbereitung des Geräts für den Einsatz mit einer Druckluft-Flasche
(1) Den Flaschenbügel in der Mitte der Flaschenauflage in eine horizontale
Position nach unten klappen, bis er einrastet.
(2) Das T-Stück wenn nötig vom Hochdruckstutzen des Druckminderers
trennen.

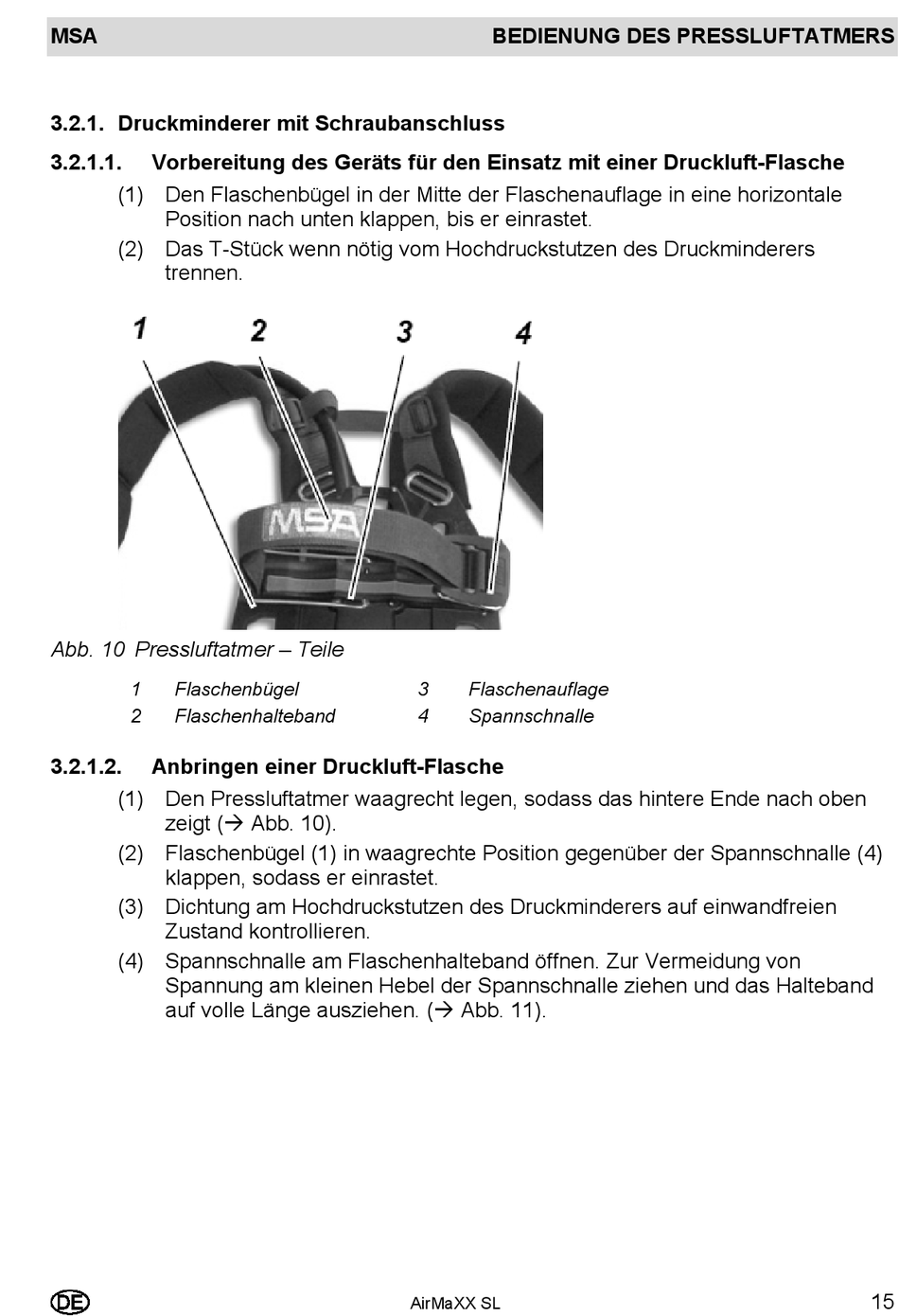

Abb. 10 Pressluftatmer – Teile
1
Flaschenbügel
2
Flaschenhalteband
3.2.1.2.
Anbringen einer Druckluft-Flasche
(1) Den Pressluftatmer waagrecht legen, sodass das hintere Ende nach oben
zeigt ( Abb. 10).
(2) Flaschenbügel (1) in waagrechte Position gegenüber der Spannschnalle (4)
klappen, sodass er einrastet.
(3) Dichtung am Hochdruckstutzen des Druckminderers auf einwandfreien
Zustand kontrollieren.
(4) Spannschnalle am Flaschenhalteband öffnen. Zur Vermeidung von
Spannung am kleinen Hebel der Spannschnalle ziehen und das Halteband
auf volle Länge ausziehen. ( Abb. 11).
BEDIENUNG DES PRESSLUFTATMERS
3
Flaschenauflage
4
Spannschnalle
AirMaXX SL
15
