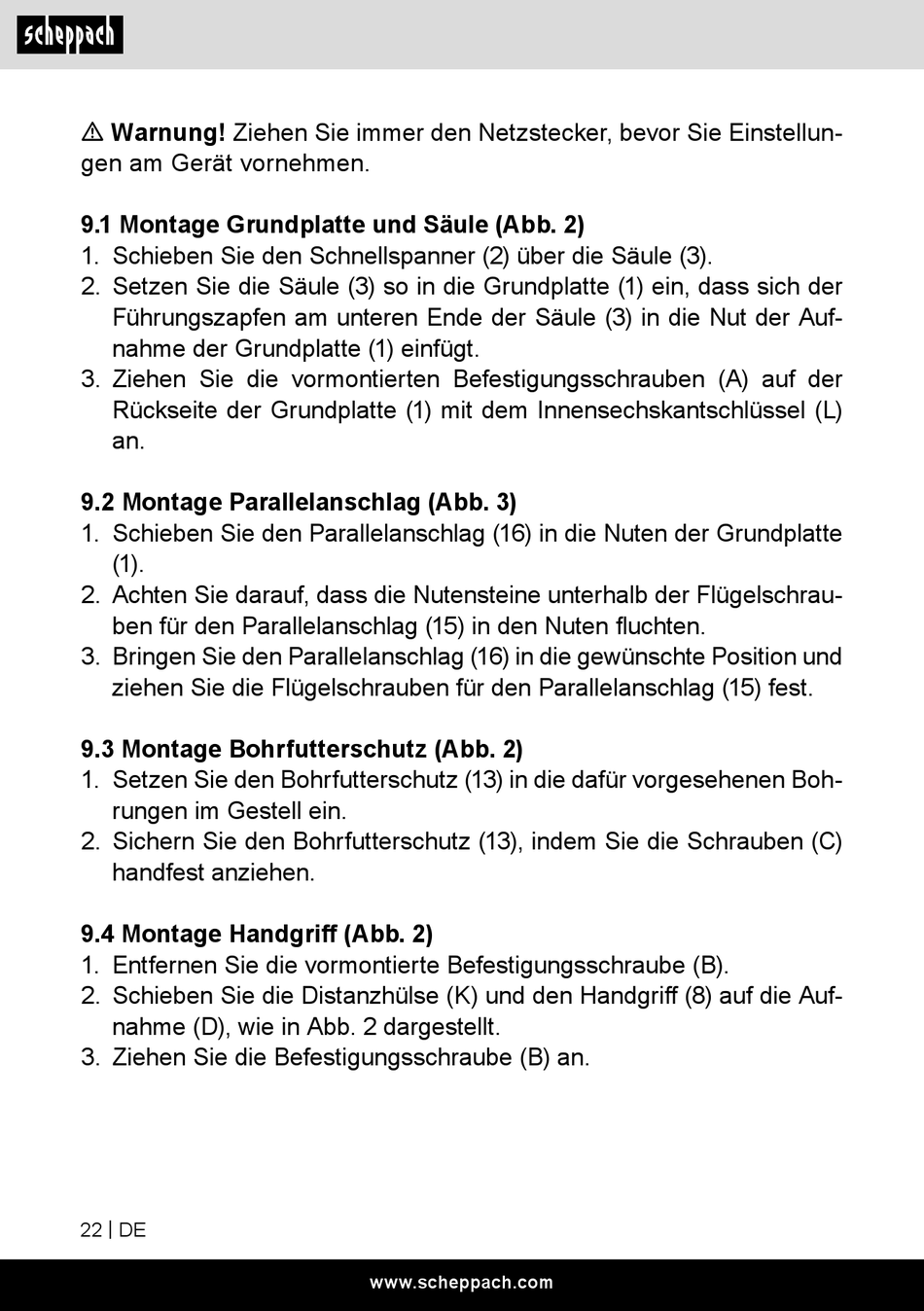

Scheppach TBD55 Originalbetriebsanleitung Seite 22

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

m Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellun-
gen am Gerät vornehmen.
9.1 Montage Grundplatte und Säule (Abb. 2)
1. Schieben Sie den Schnellspanner (2) über die Säule (3).
2. Setzen Sie die Säule (3) so in die Grundplatte (1) ein, dass sich der
Führungszapfen am unteren Ende der Säule (3) in die Nut der Auf-
nahme der Grundplatte (1) einfügt.
3. Ziehen Sie die vormontierten Befestigungsschrauben (A) auf der
Rückseite der Grundplatte (1) mit dem Innensechskantschlüssel (L)
an.
9.2 Montage Parallelanschlag (Abb. 3)
1. Schieben Sie den Parallelanschlag (16) in die Nuten der Grundplatte
(1).
2. Achten Sie darauf, dass die Nutensteine unterhalb der Flügelschrau-
ben für den Parallelanschlag (15) in den Nuten fluchten.
3. Bringen Sie den Parallelanschlag (16) in die gewünschte Position und
ziehen Sie die Flügelschrauben für den Parallelanschlag (15) fest.
9.3 Montage Bohrfutterschutz (Abb. 2)
1. Setzen Sie den Bohrfutterschutz (13) in die dafür vorgesehenen Boh-
rungen im Gestell ein.
2. Sichern Sie den Bohrfutterschutz (13), indem Sie die Schrauben (C)
handfest anziehen.
9.4 Montage Handgriff (Abb. 2)
1. Entfernen Sie die vormontierte Befestigungsschraube (B).
2. Schieben Sie die Distanzhülse (K) und den Handgriff (8) auf die Auf-
nahme (D), wie in Abb. 2 dargestellt.
3. Ziehen Sie die Befestigungsschraube (B) an.
22 | DE
