Scheppach BC-MFH400-X Originalbetriebsanleitung

Scheppach BC-MFH400-X Originalbetriebsanleitung

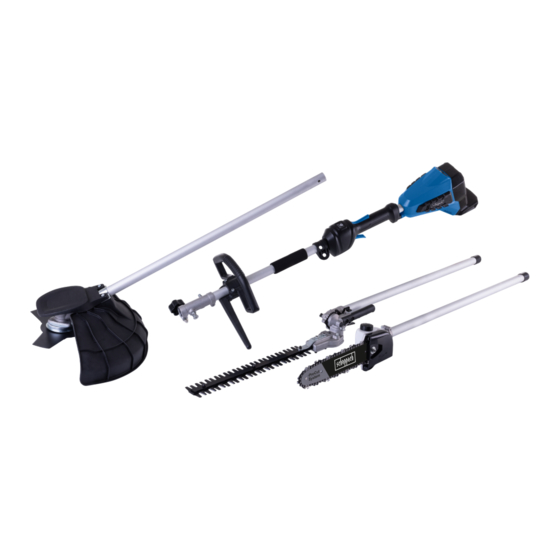

Akku-multifunktionsgerät

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
Art.Nr.
5904820900
AusgabeNr.
5904820900_0601
Rev.Nr.
22/12/2023
BC-MFH400-X
DE Akku-Multifunktionsgerät |
Originalbetriebsanleitung............................... 8
GB Cordless multi-function device | Translation of
the original operating instructions................ 32
FR Outil de jardinage multifonction sans fil |
Traduction du mode d'emploi original ......... 54
IT
Apparecchio multifunzione a batteria |
Traduzione delle istruzioni per l'uso originali
.................................................................... 78
NL Multifunctioneel accu apparaat | Vertaling van
de originele gebruiksaanwijzing ................ 102
ES Dispositivo multifunción de batería |
Traducción del manual de instrucciones
original....................................................... 125
PT Aparelho multifunções sem fios | Tradução do
manual de operação original ..................... 150
CZ Akumulátorový multifunkční přístroj | Překlad
originálního provozního návodu ................ 174
SK Akumulátorové multifunkčné zariadenie |
Preklad originálneho návodu na obsluhu .. 196
HU Akkumulátoros multifunkciós készülék | Az
eredeti üzemeltetési útmutató fordítása .... 218
PL Akumulatorowe urządzenie wielofunkcyjne |
Tłumaczenie oryginalnej instrukcji eksploatacji
.................................................................. 241
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
HR Akumulatorski višenamjenski uređaj | Prijevod
originalnog priručnika za uporabu ............. 265
SI
Akumulatorska večnamenska naprava |
Prevod originalnih navodil za uporabo ...... 287
EE Aku-multifunktsioonseade |
Originaalkasutusjuhendi tõlge ................... 309
LT Akumuliatorinis daugiafunkcis prietaisas |
Originalios naudojimo instrukcijos vertimas
.................................................................. 330
LV Ar akumulatoru darbināma daudzfunkciju
ierīce | Oriģinālās lietošanas instrukcijas
tulkojums ................................................... 352
SE Batteridrivet multifunktionsredskap |
Översättning av originalbruksanvisningen 374
FI
Akkukäyttöinen monitoimilaite | Alkuperäisen
käyttöohjeen käännös ............................... 395
DK Genopladeligt multifunktionsapparat |
Oversættelse af den originale driftsvejledning
.................................................................. 417
NO Batteridrevet multifunksjonsenhet |
Oversettelse av den originale
bruksanvisningen ...................................... 439
BG Акумулаторен мултифункционален уред |
Превод на оригиналното ръководство за
експлоатация ........................................... 460
