Art.Nr.
5906822901
AusgabeNr.
5906822850
Rev.Nr.
06/08/2020
DP55

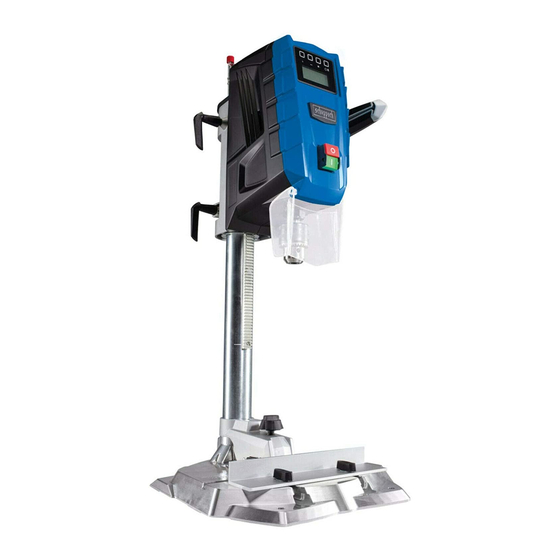

Tischbohrmaschine
DE
Originalbedienungsanleitung
Bench pillar drill
GB
Translation of original instruction manual
Perceuse à Colonne
FR
Traduction des instructions d'origine
Stolní vrtačka
CZ
Překlad originálního provozního návodu
Stolová vŕtačka
SK
Preklad originálneho návodu na obsluhu
Trapano a braccio radiale
IT
Traduzione delle istruzioni d'uso originali
Wiertarka stołowa
PL
Tłumaczenie oryginalnej instrukcji obsługi
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Stalinės gręžimo staklės
LT
6
Originalios naudojimo instrukcijos vertimas
Galda urbjmašīna
LV
18
Oriģinālās instrukcijas tulkojums
Lauapuurmasin
EE
29
Originaalikasutusjuhendi tõlge
Asztali fúrógép
HU
40
Az eredeti használati útmutató fordítása
Bordboremaskine
DK
50
Oversættelse af den originale betjeningsvejledning
Bordsborrmaskinen
SE
61
Översättning av originalbruksanvisningen
72
84
95
106
117
128
138
