7.3
Propellermontage (nur bei SB-KA)
Die Propeller der SB-KA werden separat geliefert und sind bauseits gem. der nachstehenden Anweisung zu
montieren.
ACHTUNG
Die korrekte Einbaulage der Sicherungsscheiben (Bild 18 Einbaulage der
Sicherungsscheiben) und das vorgeschriebene Anzugsmoment sind zu beachten!
1.
Propellernabe und Wellenstumpf leicht einfetten.
2.
Propeller aufschieben (6).
3.
O-Ring (5) einsetzen.
4.
Propellerscheibe (2) einsetzen.
5.
O-Ring (4) einsetzen.
6.
Sicherungsscheiben (3) einlegen und Einbaulage beachten - siehe auch Bild 18 Einbaulage der
Sicherungsscheiben.
7.
Zylinderschraube (1) mit einem Anzugsmoment von 56 Nm anziehen.
6
1
3
4 2

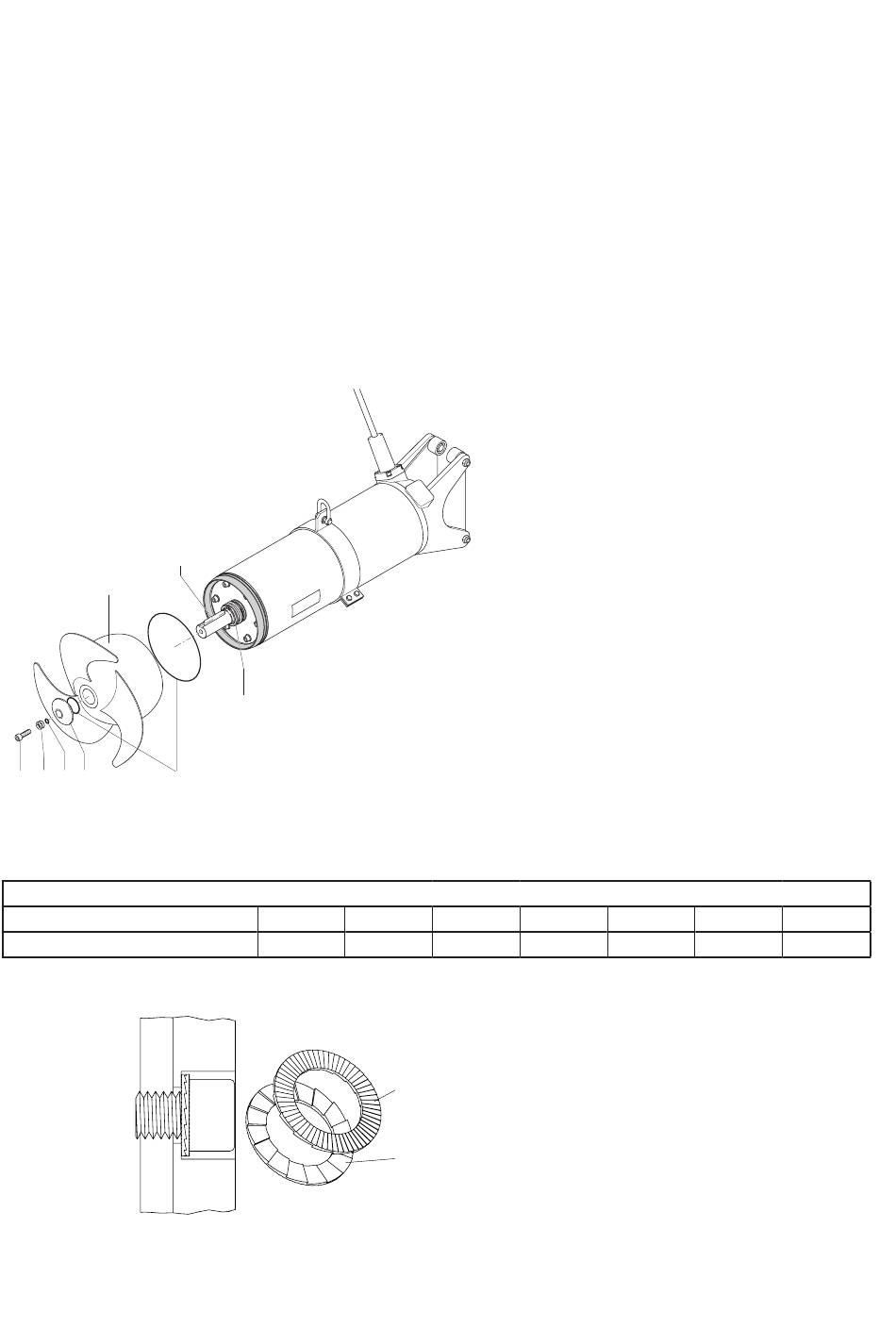

Bild 16 Propellermontage
7.4
Anzugsmomente
Anzugsmomente für Sulzer Edelstahlschrauben A4-70:
Gewinde
Anzugsmomente
7.4.1
Einbaulage der Nord-Lock
22
7
8
5
M6
6,9 Nm
Sicherungssscheiben
®
Bild 17 Einbaulage der Nord-Lock
Legende
1
2
3
4
5
6
7
8
M8
M10
17 Nm
33 Nm
Außenseite der 2 Sicherungsscheiben
Innenseite der 2 Sicherungsscheiben
Sicherungsscheiben
®
Zylinderschraube
Propellerscheibe
Sicherungsscheiben
O-ring
O-ring
Propeller
Passfeder (bereits werkseitig montiert)
Dichtung (bereits werkseitig montiert)
M12
M16
56 Nm
136 Nm
M20
M24
267 Nm
460 Nm
6006183-03
