Motoranschlusskabelverlegung RCP

Sicherheitshinweise der vorhergehenden Absätze beachten!
HINWEIS Die hier beschriebenen Kabelhalter gehören nicht zum serienmässigen Lieferumfang
der RCP.
1
4
• Kabelhalter (2) mit Gummimanschette (3) kurz oberhalb der RCP um das Anschlusskabel legen und mit
Sechskantschraube (1) zuschrauben.
• Karabinerhaken (4) in Kabelhalter (2) und Stahlseil oder Kette einhängen.
Die Anschlusskabel sind in jedem Fall so zu verlegen, dass sie nicht in den Propeller gelangen
können und nicht auf Zug belastet werden.
• Alle weiteren Kabelhalter in gleicher Weise montieren. Dabei können die Abstände mit zunehmender
Entfernung von der RCP grösser werden.
• Anschlusskabel mittels Zugentlastung (7) am Kabelhaken einhängen.
Der Elektroanschluss ist gemäss Absatz 5.8 Elektrischer Anschluss durchzuführen.
32
3
2 1

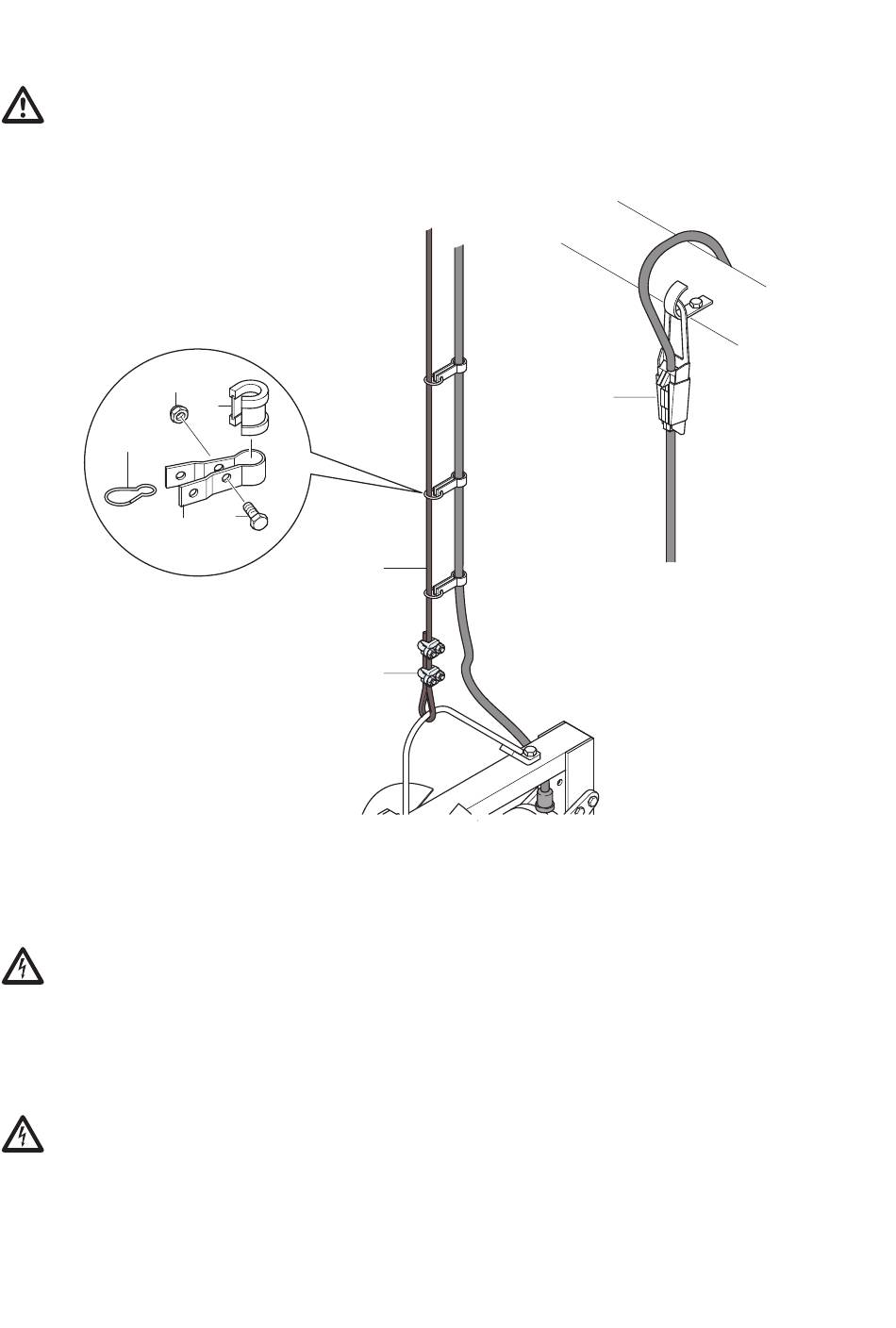

Bild 30 Motoranschlusskabelverlegung
5
6
7
