Installationsbeispiele RW/SB-KA

7.5.1 Installationsbeispiel mit vorhandenen Zubehörkomponenten
Für diese Installation wird empfohlen, die geschlossene Halterung zu verwenden (siehe Bild 25 geschlossene
Halterung).
8
Legende
1
Hebegalgen mit Winde und Seil
2
Oberer Haltebock
3
Halterung geschlossen
4
Bodenlager
6006183-03
7
6
5
4

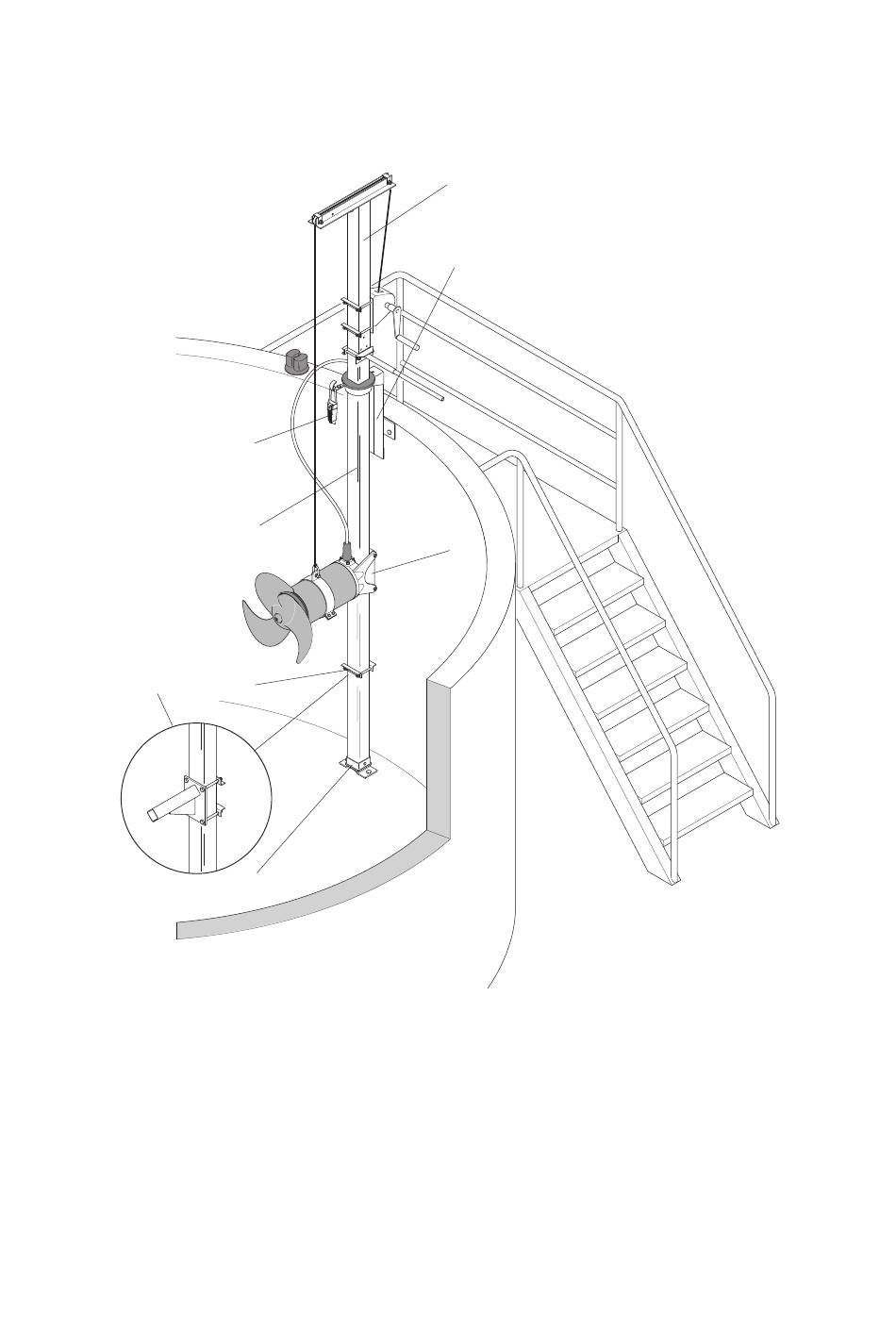

Bild 18 Beispiel mit vorhandenem Zubehör
5
Sicherheitsklemmanschlag
6
Drehbares Vierkantleitrohr
7
Abspannklemme mit Kabelhaken
8
Anschlag für Vibrationsdämpfer (Option)
1
2
3
