X
Die Werkseinstellung für alle SB-KA mit neigungsverstellbarer Halterung beträgt α = 30°. Bei anderen
Einstellungen (15° oder 22°), ändert sich der Schwerpunkt und der Einhängepunkt muss vor Ort geändert
werden.
ACHTUNG
Schäden an der Halterung aufgrund fehlerhafter Ausrichtung sind nicht im Rahmen
der Garantie abgedeckt.
7.7
Führungsrohrlängen (Vierkantleitrohr) RW/SB-KA
Die nachstehende Tabelle zeigt die maximale Länge der Führungsrohre, basierend auf der maximal zulässigen
Durchbiegung von 1/300 der Länge des Führungsrohres. Diese Werte sind mit der maximalen Schubkraft der
stärksten RW's/SB's jeder Baureihe in Reinwasser einer Dichte von 1000 kg/m

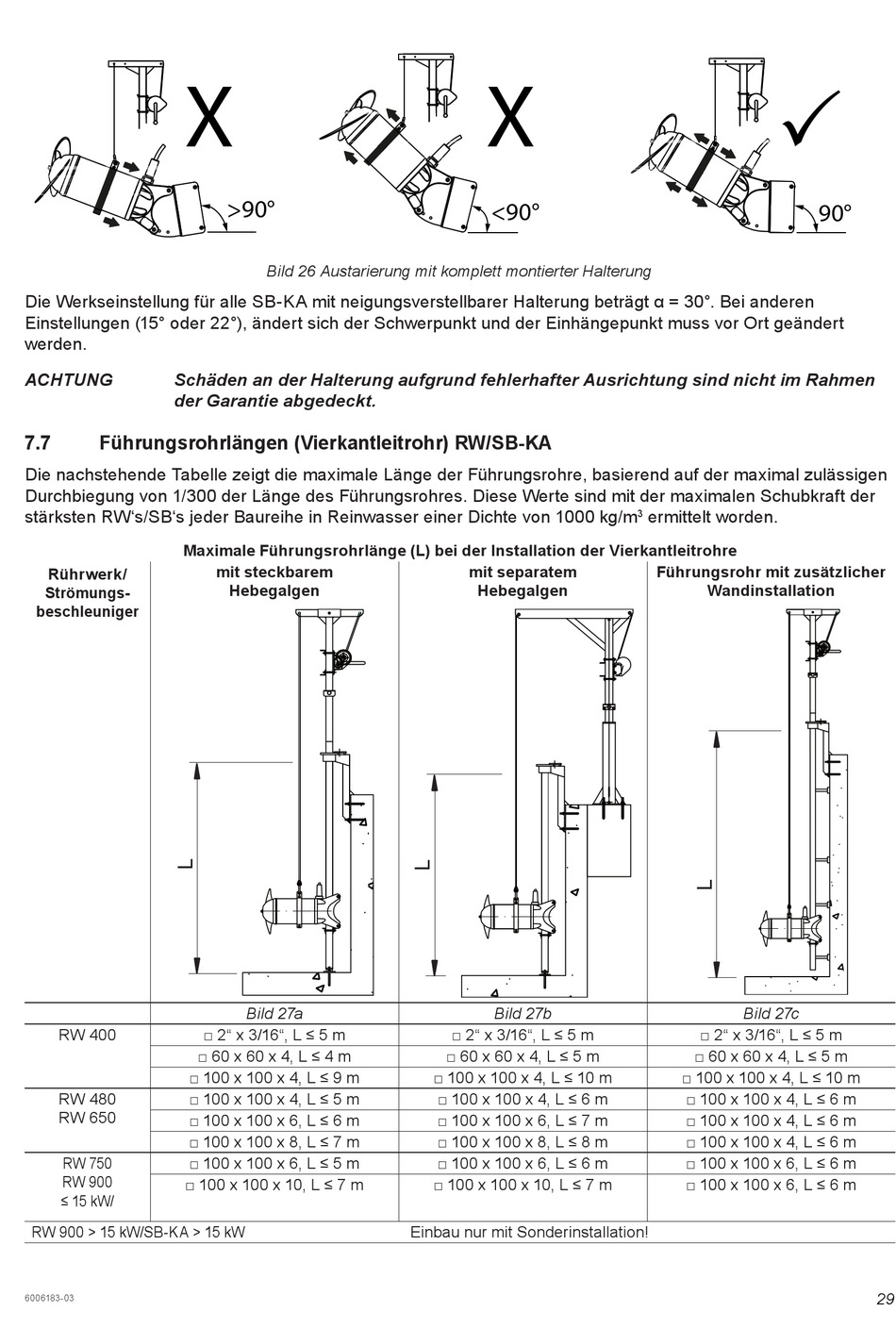

Maximale Führungsrohrlänge (L) bei der Installation der Vierkantleitrohre
Rührwerk/
Strömungs-
beschleuniger
RW 400
□ 100 x 100 x 4, L ≤ 9 m
RW 480
□ 100 x 100 x 4, L ≤ 5 m
RW 650
□ 100 x 100 x 6, L ≤ 6 m
□ 100 x 100 x 8, L ≤ 7 m
RW 750
□ 100 x 100 x 6, L ≤ 5 m
RW 900
□ 100 x 100 x 10, L ≤ 7 m
≤ 15 kW/
RW 900 > 15 kW/SB-KA > 15 kW
6006183-03
Bild 26 Austarierung mit komplett montierter Halterung
mit steckbarem
Hebegalgen
Bild 27a
□ 2" x 3/16", L ≤ 5 m
□ 60 x 60 x 4, L ≤ 4 m
X
mit separatem
Hebegalgen
Bild 27b
□ 2" x 3/16", L ≤ 5 m
□ 60 x 60 x 4, L ≤ 5 m
□ 100 x 100 x 4, L ≤ 10 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 6, L ≤ 7 m
□ 100 x 100 x 8, L ≤ 8 m
□ 100 x 100 x 6, L ≤ 6 m
□ 100 x 100 x 10, L ≤ 7 m
Einbau nur mit Sonderinstallation!
ermittelt worden.
3
Führungsrohr mit zusätzlicher
Wandinstallation
Bild 27c
□ 2" x 3/16", L ≤ 5 m
□ 60 x 60 x 4, L ≤ 5 m
□ 100 x 100 x 4, L ≤ 10 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 6, L ≤ 6 m
□ 100 x 100 x 6, L ≤ 6 m
29
