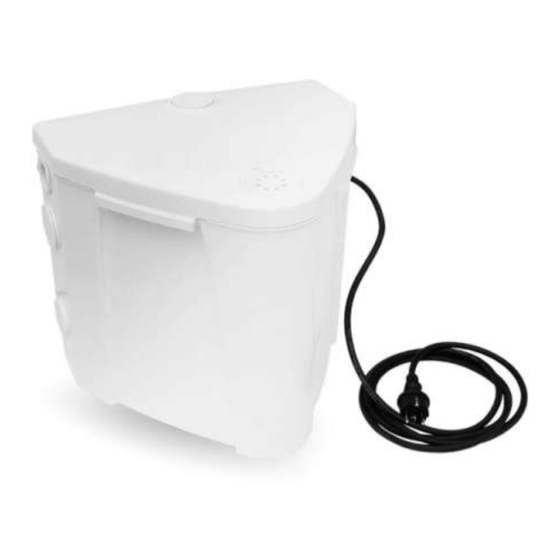

- Seite 1 Fertigschacht Typ ABS Sanimax Einbau- und Betriebsanleitung www.sulzer.com...
-
Seite 2: Inhaltsverzeichnis
Waschmaschinenanschluss ........................8 Waschbeckenanschluss .......................... 8 Duschwannenanschluss ( Nur mit Sanimax R202 & R202/C möglich) ..............8 Wartung und Service ..........................9 Allgemeine Wartungshinweise ........................ 9 Reinigung der Hebeanlage ........................9 Sulzer behält sich das Recht vor, Änderungen aufgrund der technischen Entwicklung durchzuführen... -
Seite 3: Allgemeines
Mediumtemperatur überschritten werden, wenn das entsprechende Gerät nicht über eine Laugenabkühlung verfügt oder diese, z.B. aus Energiespargründen usw. nicht eingeschaltet ist. Dies kann zu Schäden der Tauchpumpe bzw. Hebeanlage führen, für die Sulzer weder eine Garantie noch eine Gewährleistung übernehmen können. -
Seite 4: Typenschild
Sicherheit Die allgemeinen und die speziellen Sicherheitshinweise werden im Einzelnen im Heft "Sicherheitsanweisungen für Sulzer-Produkte vom Typ ABS" erläutert. Falls irgendetwas nicht klar ist oder Sie Fragen haben sollten, setzen Sie sich bitte mit dem Hersteller (Sulzer) in Verbindung. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen... -
Seite 5: Transport
Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax Transport ACHTUNG! Die Hebeanlage beim Transport nicht werfen oder fallen lassen. Die Hebeanlage Sanimax darf nicht durch das Kabel angehoben werden! Alle geltenden Sicherheitsvorschriften sowie die allgemein anerkannten Regeln der Technik sind zu beachten. -
Seite 6: Aufstellung
Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax Aufstellung HINWEIS: EN, DIN und VDE-Vorschriften müssen eingehalten werden. Kabeldurchführung - Kabelbinder entfernen und Behälteröffnung wählen. Innen Außen - Extern Blindstopfen (5) (nicht Behälterdichtung) von der Behälteröffnung entfernen. - Kabel (3) mit Blindstopfen (1) und Dichtung (4) nach außen führen. -
Seite 7: Installationsbeispiel Sanimax R202 Und R202/C
Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax 5.2.1 Installationsbeispiel Sanimax R202 und R202/C Synthetik-Behälter Schmutzwasserpumpe Robusta 202 mit TS- Niveausteuerungssystem Krümmer Deckel mit integriertem Geruchsverschluss Variable Zulaufmöglichkeiten Rohr Ø 40/50 mm Druckleitungsanschluss mit Dichtung und Rückschlagklappe Geerdete Steckdose Druckleitung 40 mm Stecker-Kabeldurchführung dichtend verspannt... -
Seite 8: Waschmaschinenanschluss
Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax Waschmaschinenanschluss Waschmaschinenanschlussstutzen von innen mit Dichtung einsetzen und Waschmaschinenschlauch an der Tülle befestigen. ACHTUNG! Waschmaschinenschlauch mit einer Schlauchschelle befestigen. Abb. 6: Waschmaschinenanschluss Waschbeckenanschluss Zum Anschluss eines Handwaschbeckens den Blindstopfen im Deckel entfernen und den Siphon nach unten in die Anlage drücken. -
Seite 9: Wartung Und Service
Sollte dennoch eine Störung auftreten, sollte keinesfalls auf eigene Faust die Instandsetzung versucht, sondern der Sulzer-Kundendienst verständigt werden. Für eine lange Lebensdauer sind regelmäßige Kontrolle und Pflegearbeiten zu empfehlen. Die Sulzer-Service-Organisation berät Sie gern bei speziellen Einsatzfällen und hilft, ihre Förderprobleme zu lösen. Reinigung der Hebeanlage Die Hebeanlage ist mindestens einmal jährlich zu reinigen. - Seite 10 Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax...
- Seite 11 Einbau- und Betriebsanleitung (Übersetzung der Originalanweisungen) Fertigschacht Typ ABS Sanimax...
- Seite 12 Sulzer Pump Solutions Ireland Ltd. Clonard Road, Wexford, Ireland Tel. +353 53 91 63 200 Fax +353 53 91 42335. www.sulzer.com...
