7.8.2 Führungsrohrinstallation
Sicherheitshinweise der vorhergehenden Absätze beachten!
ACHTUNG Die Druckleitung sowie der erforderliche Flansch DIN EN 1092-1 PN6 sind bauseits,
vor der Installation des Führungsrohres, zu installieren. Der DIN-Flansch ist achsfrei
zu installieren. Das bedeutet, dass die Flanschbohrungen symetrisch neben der
senkrechten Mittelachse des Flansches liegen. Eine ausreichende Befestigung des
DIN-Flansches im Beton ist sicherzustellen.
• Halterung (6) an den DIN-Flansch (9) ansetzen und mit Sechskantschrauben (7) einschliesslich der
Federringe (8) und den Spezialmuttern (10) festschrauben.
ACHTUNG Die abgeflachte Bundkante der Spezialmutter (10) muss zur Flanschmitte zeigen.
• Position des Rohrspanners (1) senkrecht über die Halterung (6) festlegen und mit Sicherheitsdübeln (4)
montieren. Schrauben noch nicht festziehen!
• Führungsrohr (5) neben dem Aufnahmekonus der Halterung (6) aufsetzen und endgültige Führungsrohrlänge
festlegen. Dazu bis Konusoberkante des Rohrspanners (1) messen.
• Führungsrohr (5) auf die entsprechende Länge kürzen und auf den Konus der Halterung (6) aufsetzen.
• Rohrspanner (1) in das Führungsrohr (5) pressen, so dass kein Spiel in senkrechter Richtung bleibt und
Sechskantschrauben (3) einschliesslich der Federringe (2) festschrauben.
6006183-03
3
2
1
4
5
6
8
7

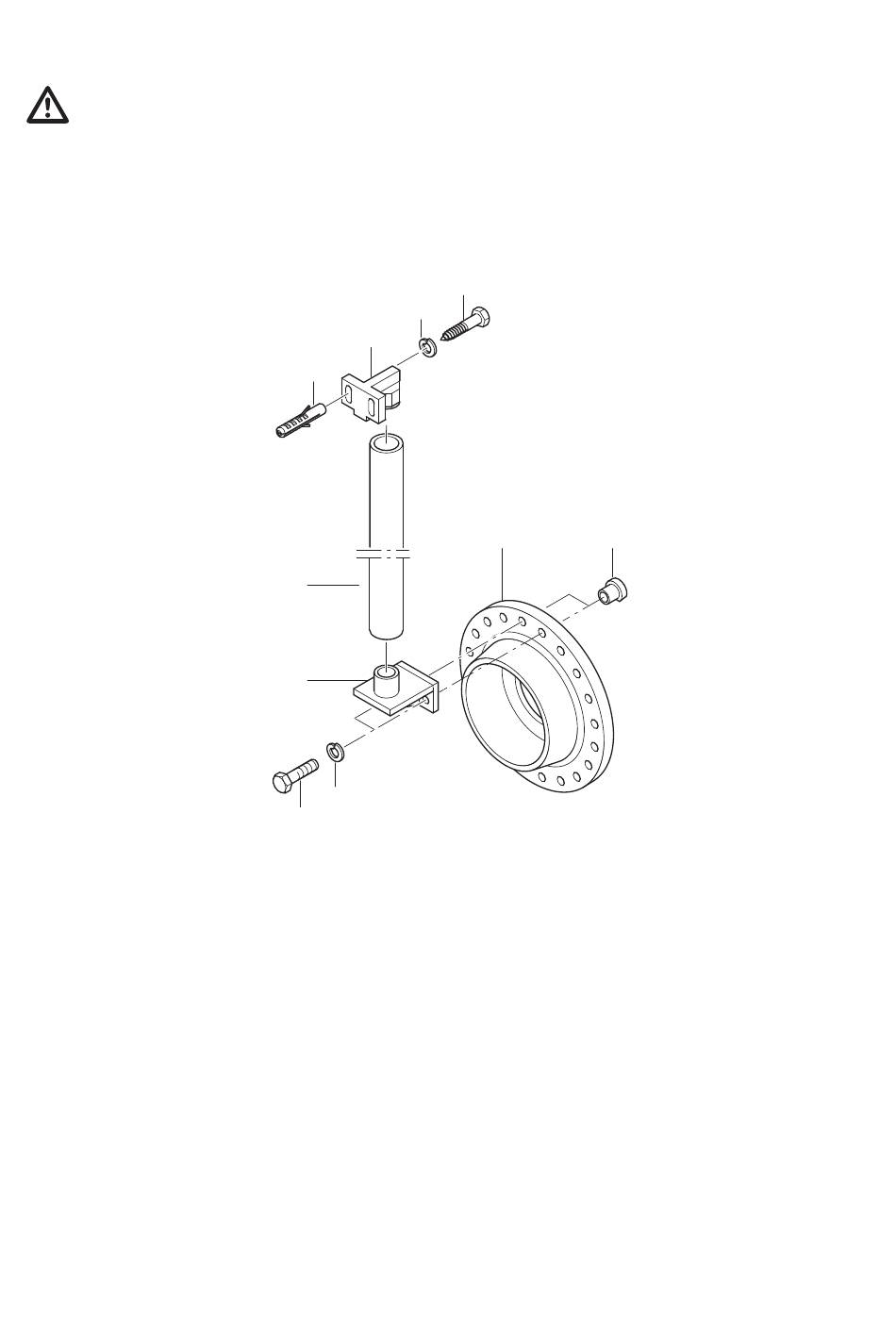

Bild 29 Führungsrohrinstallation
9 10
