Waschmaschinenanschluss

Waschmaschinenanschlussstutzen von innen mit Dichtung einsetzen und
Waschmaschinenschlauch an der Tülle befestigen.
ACHTUNG! Waschmaschinenschlauch mit einer
Schlauchschelle befestigen.
5.5

Waschbeckenanschluss

Zum Anschluss eines Handwaschbeckens den Blindstopfen im Deckel
entfernen und den Siphon nach unten in die Anlage drücken. Siphon an das
Handwaschbecken anschließen. Plastikmuttern jedoch nicht vollständig
anziehen. Rohrlänge bestimmen (ca. 20 mm des Rohrs dürfen nur in den
Behälterdeckel ragen), entsprechend ablängen und alles endgültig montieren.
5.6 Duschwannenanschluss (
Bei Anschluss einer Duschwanne sollte einer der unteren Behälter verwendet
werden.
Der Höhenunterschied zwischen Duschboden und Behälterboden der
Hebeanlage nach EN/DIN muss der Abbildung entsprechen. Bei größerem
Abstand zwischen der Sanimax R202 &/C und der Duschwanne addiert sich
noch die für Abflussleitungen vorgeschriebene Gefällehöhe. Die Duschwanne
muss dann höher gesetzt werden.
Vor Schließen des Deckels einen Probelauf durchführen. Dazu Wasser einlaufen lassen und beobachten, bis
Pumpe einschaltet, Schalthöhen.
Sanimax R202 & R202/C: EIN = 85 mm; AUS = ca. 55 mm
Sanimax MF: EIN = 225 mm; AUS = ca. 50 mm
Behälterdeckel mit Rohrdurchführung von hinten auflegen und an allen Ecken fest aufdrücken, damit
Abdichtung gewährleistet ist.

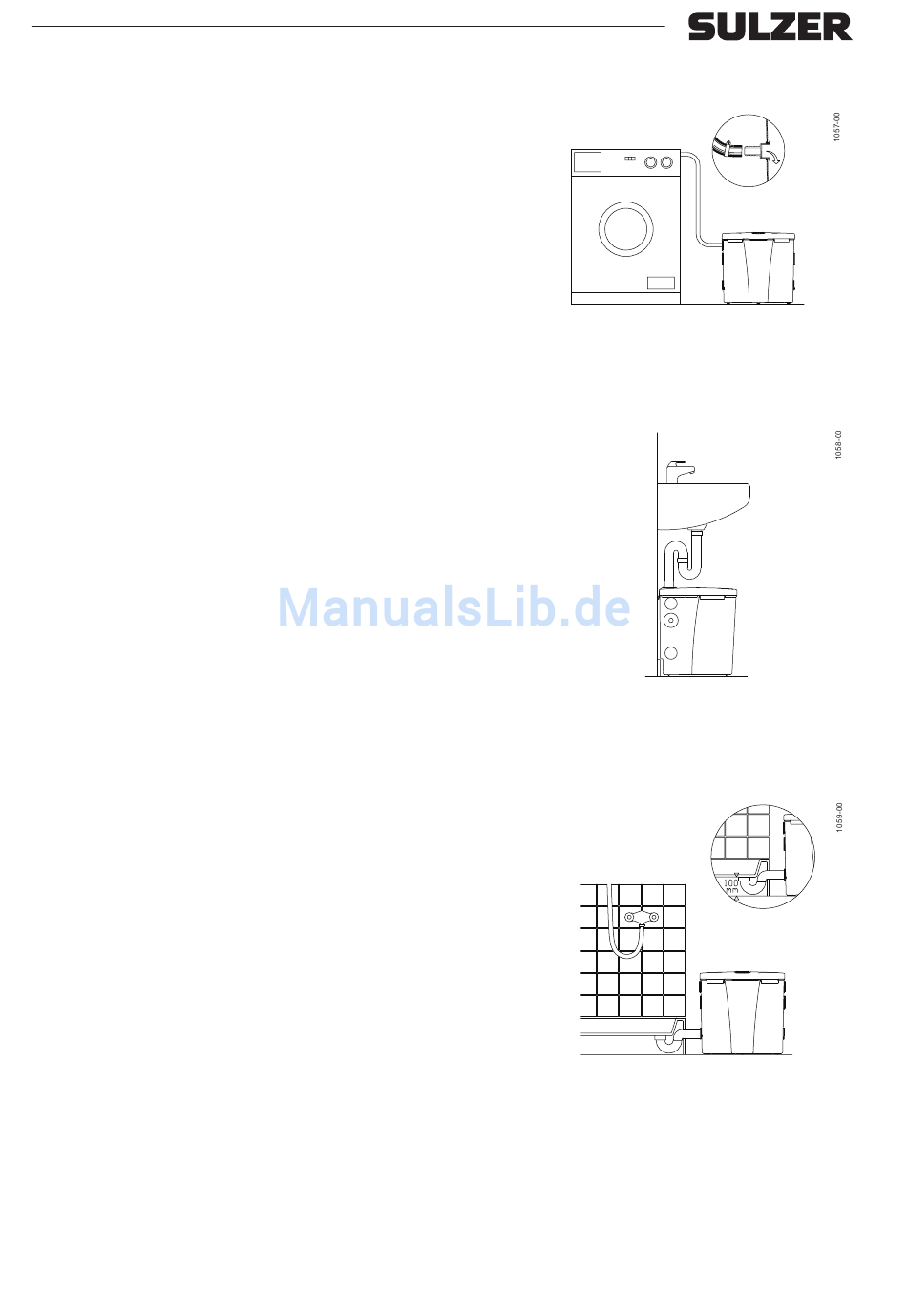

Abb. 6: Waschmaschinenanschluss
Abb. 7: Waschbeckenanschluss
Nur mit Sanimax R202 & R202/C möglich)
Abb. 8: Duschwannenanschluss
