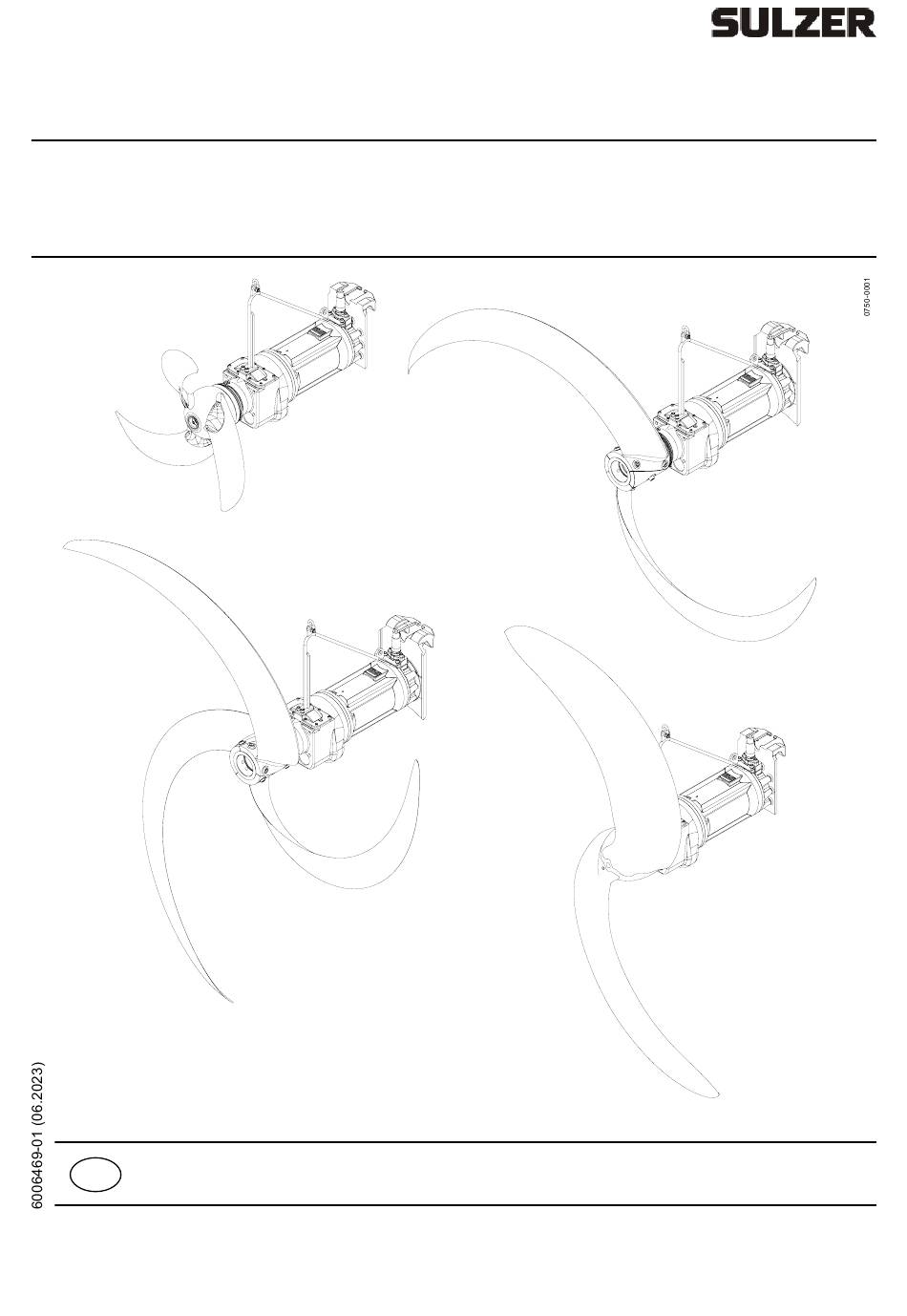

- Seite 1 Strömungsbeschleuniger Typ ABS XSB 900 - 2750 Einbau- und Betriebsanleitung www.sulzer.com...
- Seite 2 Einbau- und Betriebsanleitung (Original Anleitung) XSB 900 M XSB 931 M XSB 932 M XSB 933 M XSB 934 M XSB 2500 M XSB 1621 M XSB 1821 M XSB 2021 M XSB 2221 M XSB 2521 M XSB 1622 M XSB 1822 M XSB 2022 M XSB 2222 M...
- Seite 3 Inhaltsverzeichnis Allgemeines ............................4 Einführung ............................... 4 Bestimmungsgemäße Verwendung ......................4 Einsatzgrenzen der Strömungsbeschleuniger ..................4 Einsatzbereiche der Strömungsbeschleuniger ..................5 Typenschlüssel XSB ..........................5 Technische Daten ............................ 6 1.6.1 Technische Daten 50 Hz ......................... 6 1.6.2 Technische Daten 60 Hz ......................... 7 Baumaße ..............................
- Seite 4 In Zweifelsfällen muss vor der Verwendung die geplante Betriebsweise von Sulzer Pump Solutions Ireland ( im folgenden Sulzer genannt ), genehmigt werden. Bei Störungen sind die Sulzer Aggregate umgehend ausser Betrieb zu setzen und zu sichern. Die Störung ist umgehend zu beseitigen. Ggf. ist der Sulzer Kundendienst zu informieren. Einsatzgrenzen der Strömungsbeschleuniger Die XSB sind sowohl in Standardausführung als auch in Ex-Ausführung (ATEX II 2G Ex h db IIB T4 Gb) bei...
- Seite 5 Bereichen eingesetzt werden! Das Ex-FM Typen- schild (siehe Bild 4b, 4c) muss entfernt werden. Einsatzbereiche der Strömungsbeschleuniger Strömungsbeschleuniger der Baureihe ABS XSB 900 - XSB 2750 eignen sich zum Mischen, Rühren und Umwälzen in kommunalen Kläranlagen und der Industrie. Typenschlüssel XSB...
- Seite 6 Technische Daten Der max. Schalldruckpegel aller Aggregate der XSB Baureihe beträgt ≤ 70 dB(A). Je nach Installationsaufbau kann der Schalldruckpegel-Maximalwert von 70 dB(A), bzw. der gemessene Schalldruckpegel überschritten werden. ACHTUNG Maximale Fluidtemperatur bei Dauerbetrieb = 40 °C/104 °F bei getauchtem Aggregat. 1.6.1 Technische Daten 50 Hz Propeller...
- Seite 7 Propeller Motor 50 Hz Gewicht [mm] [1/min] [kW] [kW] [kg] XSB 2525 M 2500 11,4 XSB 2531 LX 2500 12,5 XSB 2532 LX 2500 14,9 XSB 2533 LX 2500 14,9 XSB 2731 LX 2750 12,6 XSB 2732 LX 2750 14,9 XSB 2733 LX 2750 14,9...
- Seite 8 Baumaße Version "A" Version "B" Maße für Betonsockel 400/780/1200 mm Ø A 1486 1624 1600 1480 1800 1000 1480 2000 1100 1480 1400 1200 1719 1164 2200 1200 1200 1719 1164 2500 1200 1350 1719 1164 2750 1200 1500 1719 1164 Maße für Betonsockel 1030/2050 mm Ø...
- Seite 9 Es wird empfohlen, die Daten des gelieferten Aggregates anhand des Original-Typenschildes in Bild 4a einzu- tragen, so dass Sie jederzeit einen Nachweis der Daten führen können. Type max. Ø max. °C Nema Code Hmin. Hmax. Weight IP68 Motor E . Cl Sulzer Pump Solutions Ireland Ltd. Clonard Road, Wexford. Ireland. Bild 4a Typenschild 6006469-01...
- Seite 10 Die allgemeinen und spezifischen Sicherheits- und Gesundheitshinweise sind in der separaten Broschüre Sicherheitsanweisungen für Sulzer-Produkte vom Typ ABS detailliert beschrieben. Bei Unklarheiten oder sicherheitsrelevanten Fragen ist in jedem Fall vorab die Herstellerfirma Sulzer zu kontak- tieren. Heben, Transport und Lagerung...
- Seite 11 Diese stellen wir Ihnen gerne auf Anfrage zur Verfügung. HINWEIS Die Sulzer Aggregate benötigen im Regelfall keinerlei Wartung während der Lage- rung. Durch mehrfache Drehung der Welle von Hand wird neues Gleitöl auf die Dicht- flächen gebracht und dadurch eine einwandfreie Funktion der Gleitringdichtungen gewährleistet.
- Seite 12 Hierzu ist die Temperaturüberwachung entsprechend in der Schaltanlage anzuschließen. Dichtungsüberwachung • Die Leckage-Sensor (DI) (im Anschlussraum) im Getriebe und in der Ölkammer übernehmen die Dichtungs- überwachung und melden über eine spezielle Elektronik (Option: Sulzer DI-Baustein) das Eindringen von Feuchtigkeit in den Motor. Betrieb an Frequenzumformern •...
- Seite 13 • Nicht-Ex-Maschinen dürfen nur bis einschließlich der auf dem Typenschild angegebenen Netzfrequenz und darüber hinaus nur nach Absprache und Bestätigung des Sulzer Herstellerwerks betrieben werden. • Für den Betrieb von Ex-Maschinen an Frequenzumrichtern gelten besondere Bestimmungen in Bezug auf die Auslösezeiten der Thermoüberwachungselemente.
- Seite 14 Bei Wartungs- und Instandsetzungsarbeiten sind die Sicherheitregeln für Arbeiten in umschlossenen Räumen von abwassertechnischen Anlagen sowie die allgemein anerkannten Regeln der Technik zu beachten. Installationsvarianten Der Sulzer Strömungsbeschleuniger ist in 2 Installationsvarianten sowohl mit Beton- als auch mit Stahlsockel verfügbar. Variante „A“ (Festinstallation) Bei dieser Installationsvariante wird das Leitrohr mit dem Leitrohrhalter fest mit dem Bauwerk verbunden.
- Seite 15 Montage des Fangbügels • Fangbügel (7/1) mit Schrauben (7/2) und Nord-Lock Sicherungscheiben (7/3) am Gehäuse verschrauben. ® Anzugsmoment: 56 Nm. Bild 7 Fangbügelmontage ACHTUNG Einbaulage der Nord-Lock Sicherungscheiben beachten. ® Überprüfung des Kupplungssystems Sicherheitshinweise der vorhergehenden Absätze beachten! Zur Überprüfung des Kupplungssystems muss der XSB ohne Propeller gemäß Bild 8 mit geeignetem Hebe- zeug in das leere Becken abgelassen werden.
- Seite 16 Bild 8 Überprüfung des Kupplungssystems im leeren Becken ACHTUNG Wenn ein mechanisch betriebenes Hebezeug (z.B. Autokran) oder ein Hebezeug hö- herer Nennlast verwendet wird, ist mit äußerster Vorsicht zu arbeiten. Es ist sicherzu- stellen, dass bei einem Verklemmen des XSB am Leitrohr nicht höhere Hebekräfte als 3000 N entstehen! 6006469-01...
- Seite 17 Variante „A“: • Strömungsbeschleuniger absenken und einkuppeln lassen. Schraube am Rohrhalter rechtsdrehen (Leitrohr senkt sich) bis der Leitrohrkeil am unteren Ende des Leitrohres mit der Halterung des Gerätes verriegelt ist. Schraube soweit anziehen, bis sich der Anzeigestift der Federspannungsanzeige im grünen Bereich befindet (siehe Bild 10).
- Seite 18 • Maschine gemäß Kapitel 5.7 Elektrischer Anschluss elektrisch anschliessen, Motoranschlusskabel gem. Ab- schnitt 5.6 abspannen und Motoranschlusskabel in Kabelhaken einhängen. Drehrichtung gemäß Kapitel 5.8 prüfen. Aus Sicherheitsgründen muss die Drehrichtungskontrolle gemäß Kapitel 5.8 - ohne Propellerblätter - also vor der Propellerblattmontage erfolgen! Propellermontage 5.5.1 Propellermontage XSB 900 M;...
- Seite 19 5.5.2 Propellerblattmontage XSB 2750 LX Bild 15 Propellerblattmontage XSB 2750 LX Legende 1 Zylinderschraube inkl. Fadensicherung 2 Propellerblatt HINWEIS Die Propellernabe ist bereits werksseitig vormontiert. Den Kantenschutz auf der Pro- pellerblattspitze erst kurz vor dem Einsatz des Gerätes entfernen. ACHTUNG Einbaulage der Propellerblätter beachten.
- Seite 20 Bild 16 Montage der Kabelabspannung Legende Seilklemme Nord-Lock Sicherungscheiben ® Edelstahlseil Kunststoffbuchse Schraube, Scheiben, Mutter Fanghaken (Option) Sechskantschraube Seilhaken (Option) Motoranschlusskabel Seilspanner Spezial-Klebeband Sulzer Hubgerät 5 kN (Option) 6006469-01...
- Seite 21 Bereich in Verbindung mit einer vorschriftsmäßig installierten CEE-Schutzkontaktsteckdose zu installieren. ACHTUNG Die Sulzer Strömungsbeschleuniger dürfen nur in der Startart angeschlossen wer- den, die in den Tabellen in Kapitel 1.6 Technische Daten bzw. auf dem Typenschild angegeben ist. Abweichungen erfordern Rücksprache mit dem Hersteller.
- Seite 22 5.7.2 Adernbelegung Direktanlauf Stern-Schaltung (Bild 16) 1 U1 Verbindung U2 & V2 & W2 W2 V2 Direktanlauf Dreieck-Schaltung (Bild 17) U1; W2 V1; U2 W1; V2 Der „Wächterkreis“ (F1) muss mit den Motorschützen elektrisch verriegelt werden, die Quittierung muss manuell erfolgen. ACHTUNG Die Temperaturwächter dürfen lt.
- Seite 23 Bild 20 Test und Einstellung des Sanftanlassers Test und Einstellung des Sanftanlassers: ACHTUNG Für den ersten Test die Potentiometer in Position C einstellen. Weitere Informationen entnehmen Sie bitte der Installations- und Bedienungsanleitung des Sanftanlasser-Her- stellers, die der Verpackung beigefügt ist. Test: •...
- Seite 24 Bild 21 Drehrichtungskontrolle XSB 2750 Bild 22 Drehrichtungskontrolle XSB 2500 Bild 23 Drehrichtungskontrolle XSB 900 • Nach erfolgter Prüfung der Drehrichtung Propellerblätter gemäß Kapitel 5.5 Propellerblattmontage montieren. HINWEIS Sind mehrere Aggregate an einer Steueranlage angeschlossen, ist jedes Aggregat einzeln zu prüfen. 5.8.1 Drehrichtungsänderung Die Drehrichtungsänderung darf nur von einer Elektrofachkraft durchgeführt werden.
- Seite 25 Anschluss der Dichtungsüberwachung in der Steueranlage Zum Integrieren der Dichtungsüberwachung in die Steueranlage der Strömungsbeschleuniger ist ein Sulzer DI- Baustein erforderlich und gemäß den nachstehenden Schaltplänen anzuklemmen. ACHTUNG Bei Anzeige der leckage-sensor (DI) muss das Aggregat unverzüglich ausser Betrieb genommen werden. Bitte kontaktieren Sie in diesem Fall den Sulzer Kundendienst! HINWEIS: Wenn man die Pumpe laufen lässt, während die Wärme- und/oder leckage-sensoren...
- Seite 26 Stahlsockel XSB 900-2750 bzw. Bild 9 dieser Einbau- und Betriebsanleitung). HINWEIS Bei Unklarheiten, besonders bei einer Veränderung der Anzeige der Federvorspan- nung während des Betriebes, wenden Sie sich bitte an Ihre Sulzer Service Vertre- tung! Strömungsbeschleuniger mit montiertem Propeller in gefülltes Becken ablassen. Dabei Halterung beim Ablas- sen nach unten drücken (siehe Pfeil) damit die Rohrführung über das Führungsrohr gleitet.
- Seite 27 Im Besonderen sind die unter Absatz 3.2 erwähnten Hinweisen bezüglich Wartung im separaten Heft Sicher- heitsanweisungen für Sulzer-Produkte vom Typ ABS zu beachten. HINWEIS Bei Reperaturarbeiten darf nicht die „Tabelle 1“ aus IEC60079-1 angewandt werden. Bitte kontaktieren Sie in diesem Fall den Sulzer Kundendienst! 6006469-01...
- Seite 28 Sulzer Pump Solutions Ireland Ltd., Clonard Road, Wexford, Ireland Tel. +353 53 91 63 200, www.sulzer.com...
