Bei der Drehrichtungskontrolle sowie beim Einschalten der Sulzer- Aggregate ist der Anlaufruck zu
beachten. Dieser kann mit erheblicher Kraft erfolgen!
HINWEIS Sind mehrere Aggregate an einer Steueranlage angeschlossen, ist jedes Aggregat
einzeln zu prüfen.
ACHTUNG Die Netzzuleitung der Steueranlage muss mit Rechtsdrehfeld aufgelegt werden.
Bei Anschluss der Aggregates gemäss Schaltplan und Adernbezeichnung ist die
Drehrichtung richtig.
7.9.5 Drehrichtungsänderung
Sicherheitshinweise der vorhergehenden Absätze beachten!
Die Drehrichtungsänderung darf nur von einer Elektrofachkraft durchgeführt werden
Bei falscher Drehrichtung ist eine Drehrichtungsänderung durch Vertauschen zweier Phasen des
Zuleitungskabels in der Steueranlage vorzunehmen. Drehrichtungskontrolle wiederholen.
HINWEIS Mit dem Drehrichtungsmessgerät wird das Drehfeld der Netzzuleitung bzw. eines
Notstromaggregates überwacht.
7.9.6 Anschluss der Dichtungsüberwachung in der Steueranlage
Die Standardausführungen der Aggregate sind serienmässig mit lecksensor zur Dichtungsüberwachung
ausgerüstet. Um die Dichtigkeitsüberwachungsfunktion in die Steuerkonsole der Pumpe zu integrieren,
muss eine Sulzer Leckage-Kontrollvorrichtung eingebaut und gemäß den untenstehenden schaltplänen
angeschlossen werden.
ACHTUNG Bei Anzeige der lecksensor muss das Aggregat unverzüglich ausser Betrieb
genommen werden. Bitte kontaktieren Sie in diesem Fall den Sulzer Kundendienst.
ACHTUNG Das DI-Modul von Sulzer darf nicht in gefährlicher Umgebung installiert werden.
HINWEIS Wenn man die einheit laufen lässt, während die Wärme- und/oder lecksensor
vom Netz getrennt sind, führt dies dazu, dass entsprechende Garantieansprüche
unwirksam werden
ACHTUNG Die lecksensor in der Dichtungskammer (60 Hz, explosionsgefährdeter Bereich, nur
Nordamerika) muss an einen eigensicheren Stromkreis gemäß FM (Factory Mutual)
3610 angeschlossen werden.
Elektronische Verstärker für 50/60 Hz
110 - 230V AC (CSA)
18 - 36V DC (CSA)
38
Klemme 3 an Masse
oder Gehäuse des RW/RCP
anschließen

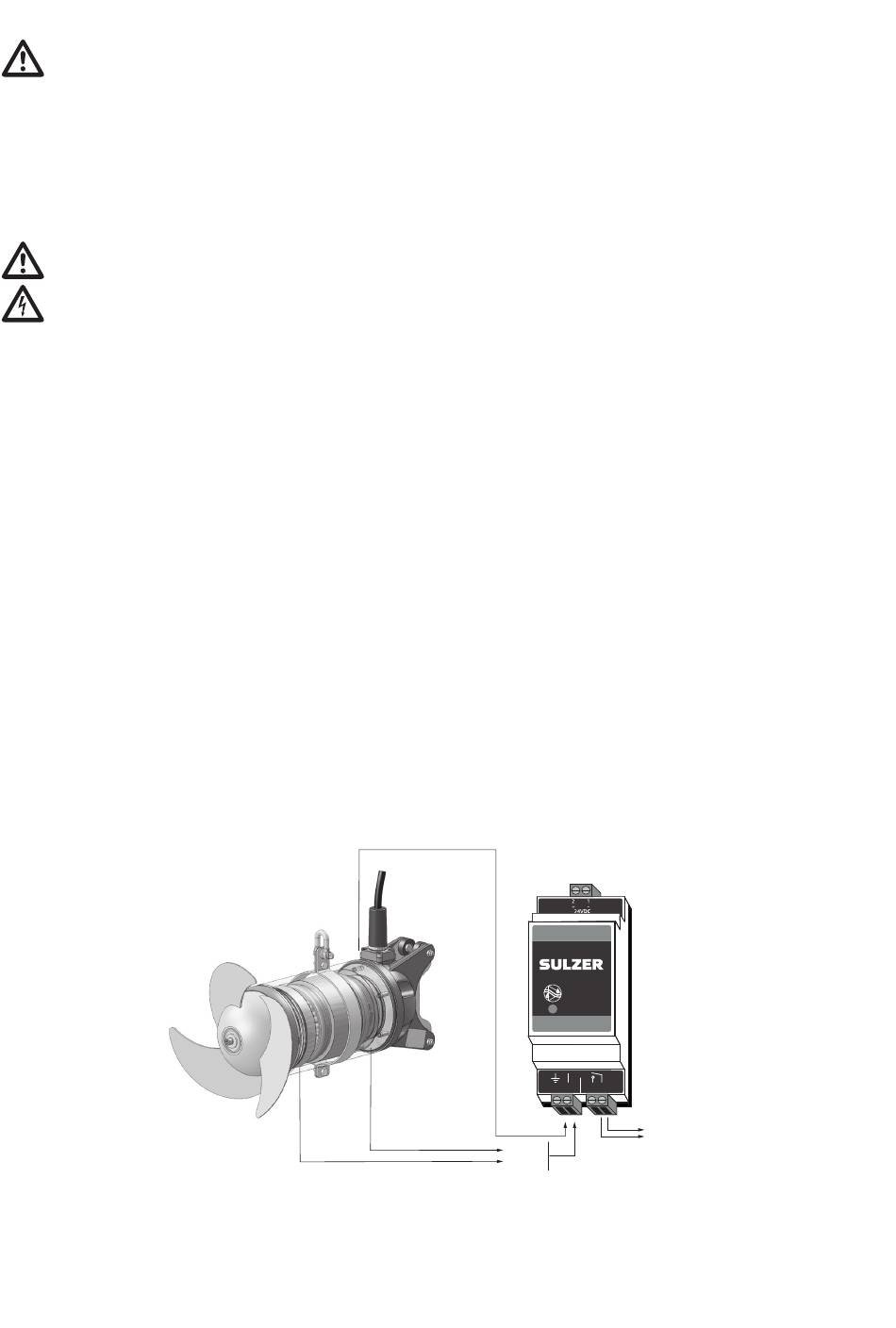

Bild 39 Verstärker mit Relais für Sammelmeldung
(Art.Nr./Part No.: 1 690 7010)
(Art.Nr./Part No.: 1 690 7011)
Stromversorgung
CA 461
3 4 5 6
Ausgang
Eingang
Leckage
