7.6.2
Montage der geschlossenen neigungsverstellbaren Halterung (Option)
4 (2x)
Legende
1
Halterung
2
Auskleidung
3
Rolle
4
Bolzen (kurz)
5
Klappstecker
6
Lasche
Das Rührwerk muss freihängend, mit komplett montierter Halterung so austariert werden, dass die Halterung
senkrecht nach unten zeigt (siehe Bild 26). Dazu ist die Schelle des Rührwerkes entsprechend zu verschieben,
damit sich die gewünschte Schrägstellung des Gerätes (siehe Bild 26) einstellen kann. Somit ist gewährleistet,
dass das Rührwerk nach dem Einhängen in das Führungsrohr einwandfrei auf- und abgleiten kann.
28
7 Senkschraube
8 Rohr
9 Scheibe
10 Sechskantmutter
11 Zylinderschraube
12 Gelenkbolzen
2 (2x)
5 (2x)
1
9
(2x)
2
11 (2x)
4 (2x)
9 (2x)
8 (2x)
6 (2x)
3
10 (2x)
1
11 (2x)
8 (2x)
9 (2x)

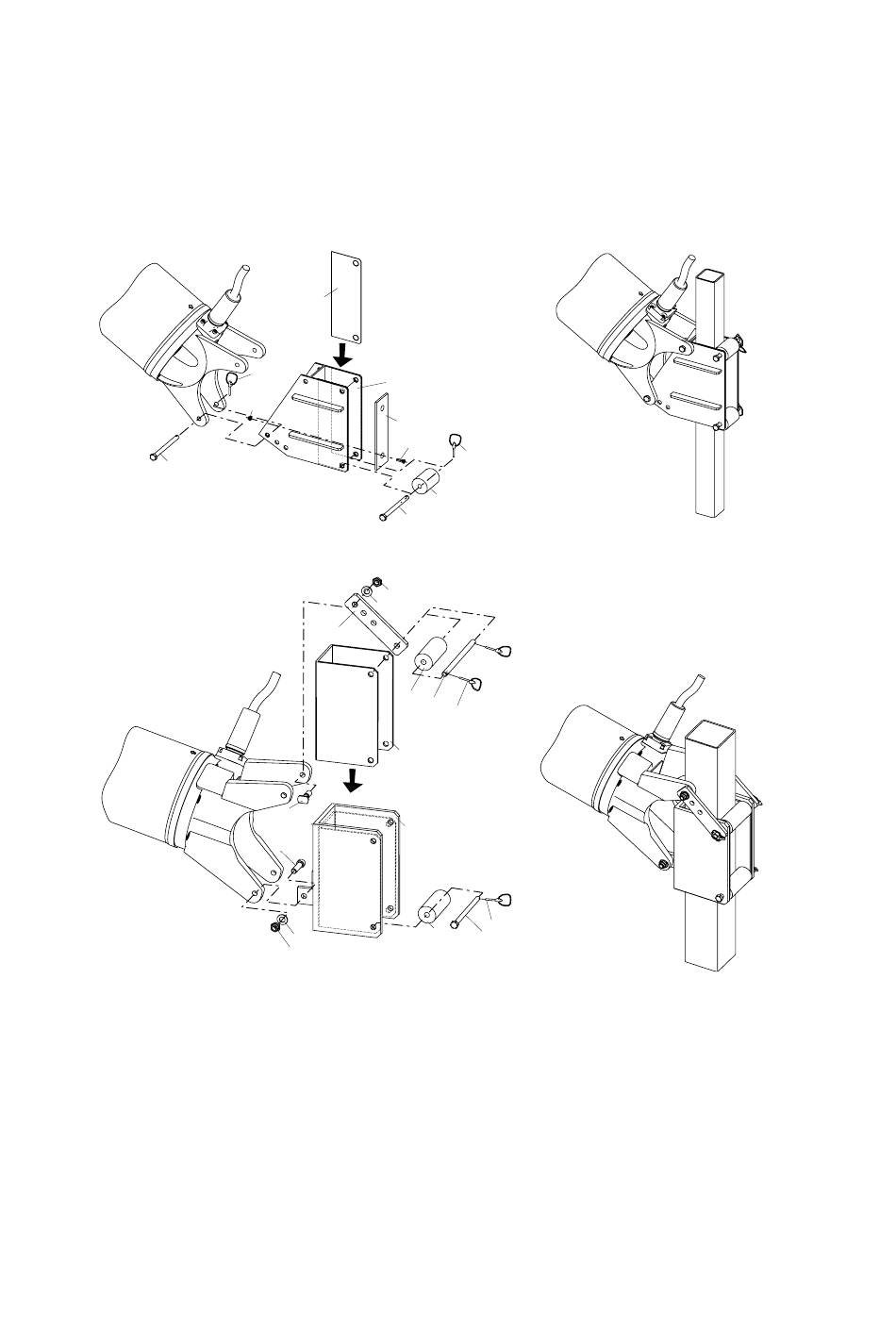

Bild 25 Neigungsverstellbare Halterung geschlossen
VKT 60
5 (2x)
3 (2x)
7
5 (2x)
VKT 100
5
3
4
7
Bolzen (lang)
8
Scheibe
9
Sechskantmutter
10
Gewindeeinsatz
11
Zylinderschraube
13 Klappstecker
