7.5.3 Installationsbeispiel mit fester Installation als Strömungsbeschleuniger
Für diese Installation wird empfohlen, die offene Halterung zu verwenden (siehe Bild 24 offene Halterung).
1
3
2
5
Legende
1 Seilpoller
2 Rohrspanner
3 Abspannklemme mit Kabelhaken
4 Sulzer Hubgerät 5 kN
5 Vierkantleitrohr
6006183-03

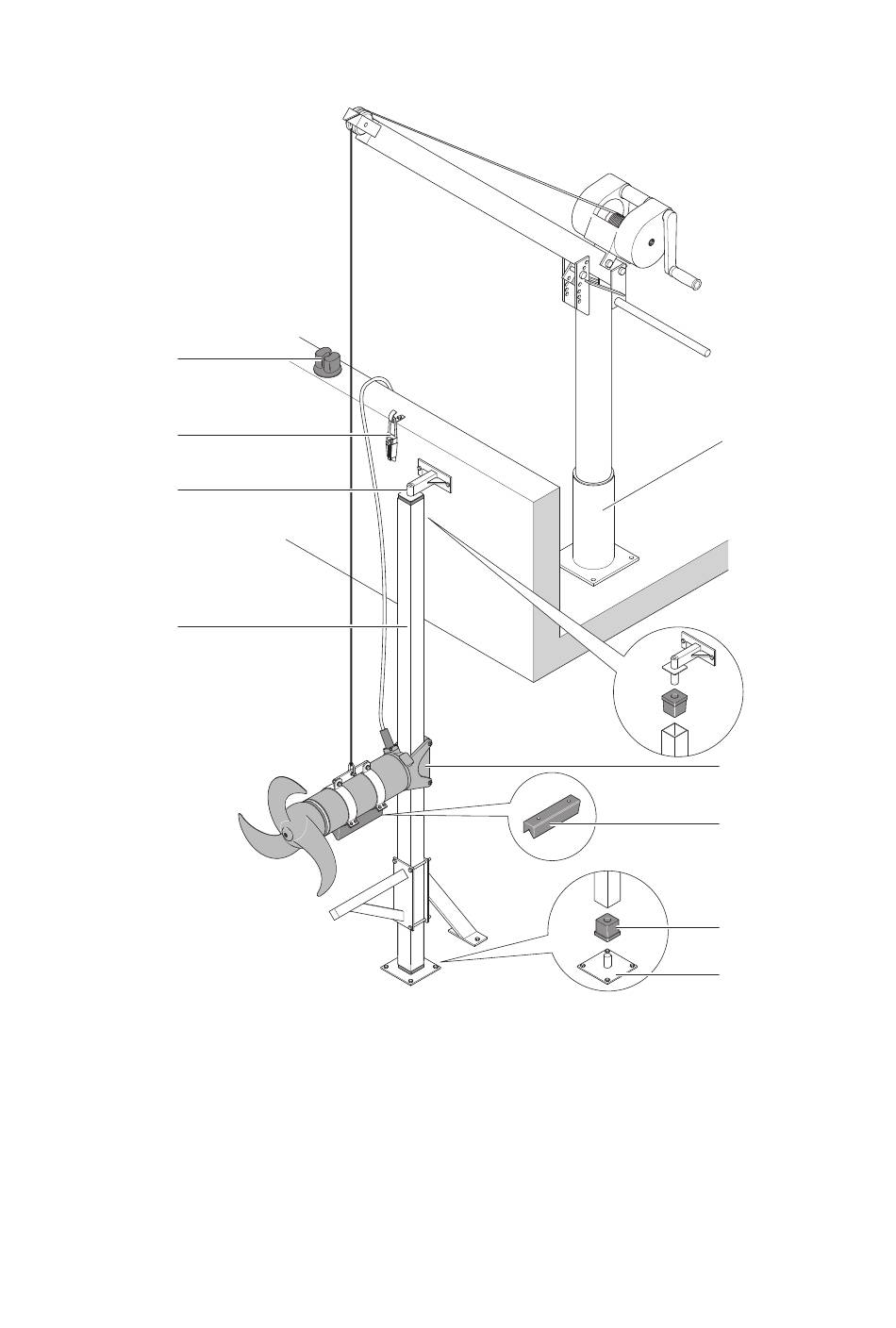

Bild 20 Beispiel mit fester Installation als Stömungsbeschleuniger
6 Halterung offen
7 Vibrationsdämpfer
8 Rohrverbinder
9 Bodenlager
4
6
7
8
9
