5 Installation
5.2

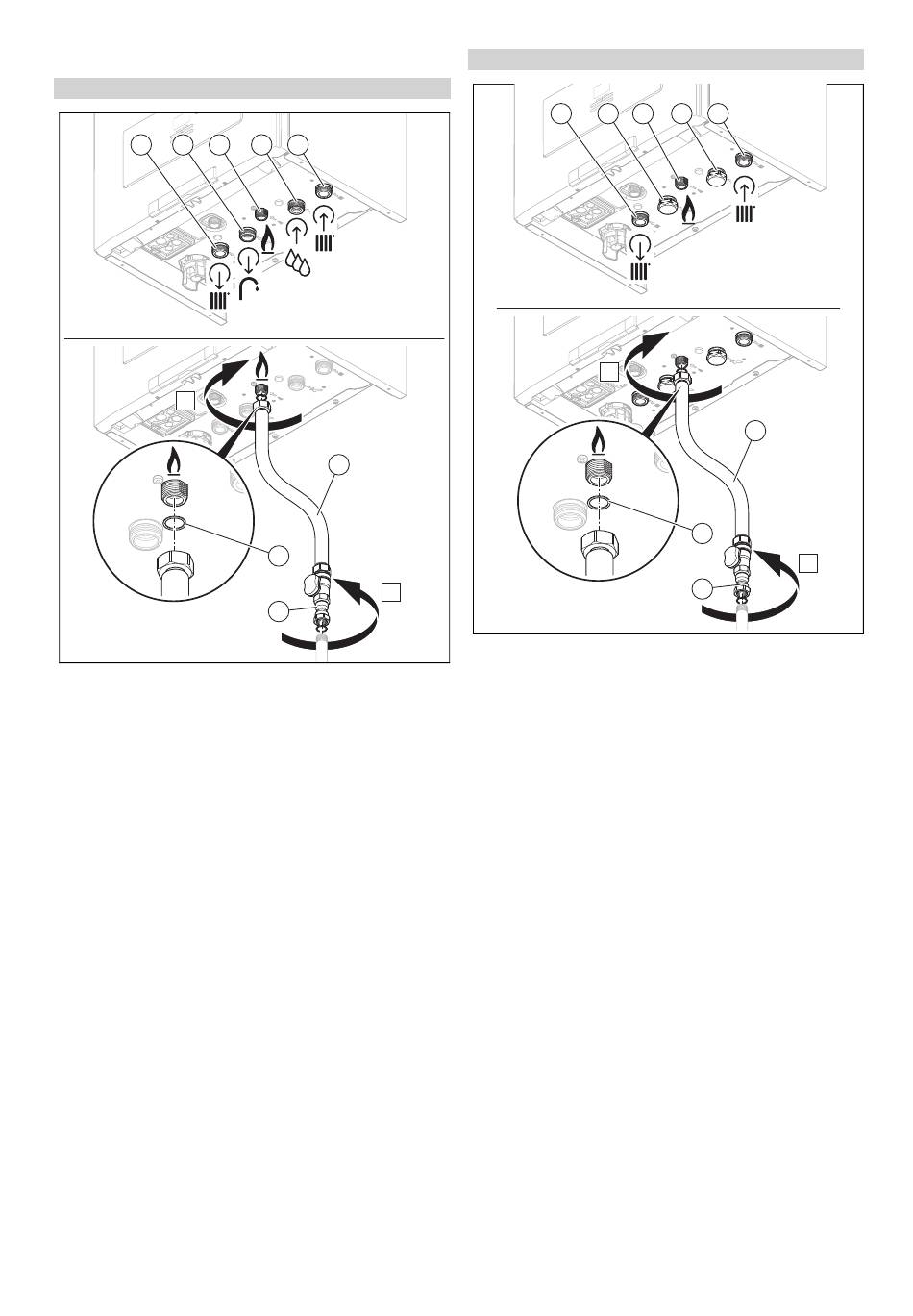

Gas- und Wasseranschlüsse
Bedingung: Produkt mit integrierter Warmwasserbereitung
1
2
3
A
1
Heizungsvorlaufan-
schluss, G3/4
2
Warmwasseranschluss,
G3/4
3
Gasanschluss, G1/2
4
Anschluss für Kaltwas-
serzuleitung, G3/4
▶
Führen Sie die Wasser- und Gasanschlüsse nach den
geltenden Normen aus.
▶
Schließen Sie dabei das Gasrohr (6) zuerst am Heiz-
gerät an. Verwenden Sie eine Flachdichtung (7).
▶
Schließen Sie dann den Gasabsperhahn (8) des Gas-
rohrs am Gasanschluss an.
12
4
5
6
7
B
8
5
Heizungsrücklaufan-
schluss, G3/4
6
Gasrohr (nicht im Liefe-
rumfang)
7
Flachdichtung (nicht im
Lieferumfang)
8
Gasabsperrhahn des
Gasrohrs
Bedingung: Produkt nur mit Heizbetrieb
1
2
3
A
1
Heizungsvorlaufan-
schluss, G3/4
2
Nicht verwendeter
Anschluss, G3/4
3
Gasanschluss, G1/2
4
Nicht verwendeter
Anschluss, G3/4
▶
Führen Sie die Wasser- und Gasanschlüsse nach den
geltenden Normen aus.
▶
Schließen Sie dabei das Gasrohr (6) zuerst am Heiz-
gerät an. Verwenden Sie eine Flachdichtung (7).
▶
Schließen Sie dann den Gasabsperhahn (8) des Gas-
rohrs am Gasanschluss an.
Installations- und Wartungsanleitung ecoTEC pure 0020290885_02
4
5
6
7
B
8
5
Heizungsrücklaufan-
schluss, G3/4
6
Gasrohr (nicht im Liefe-
rumfang)
7
Flachdichtung (nicht im
Lieferumfang)
8
Gasabsperrhahn des
Gasrohrs
