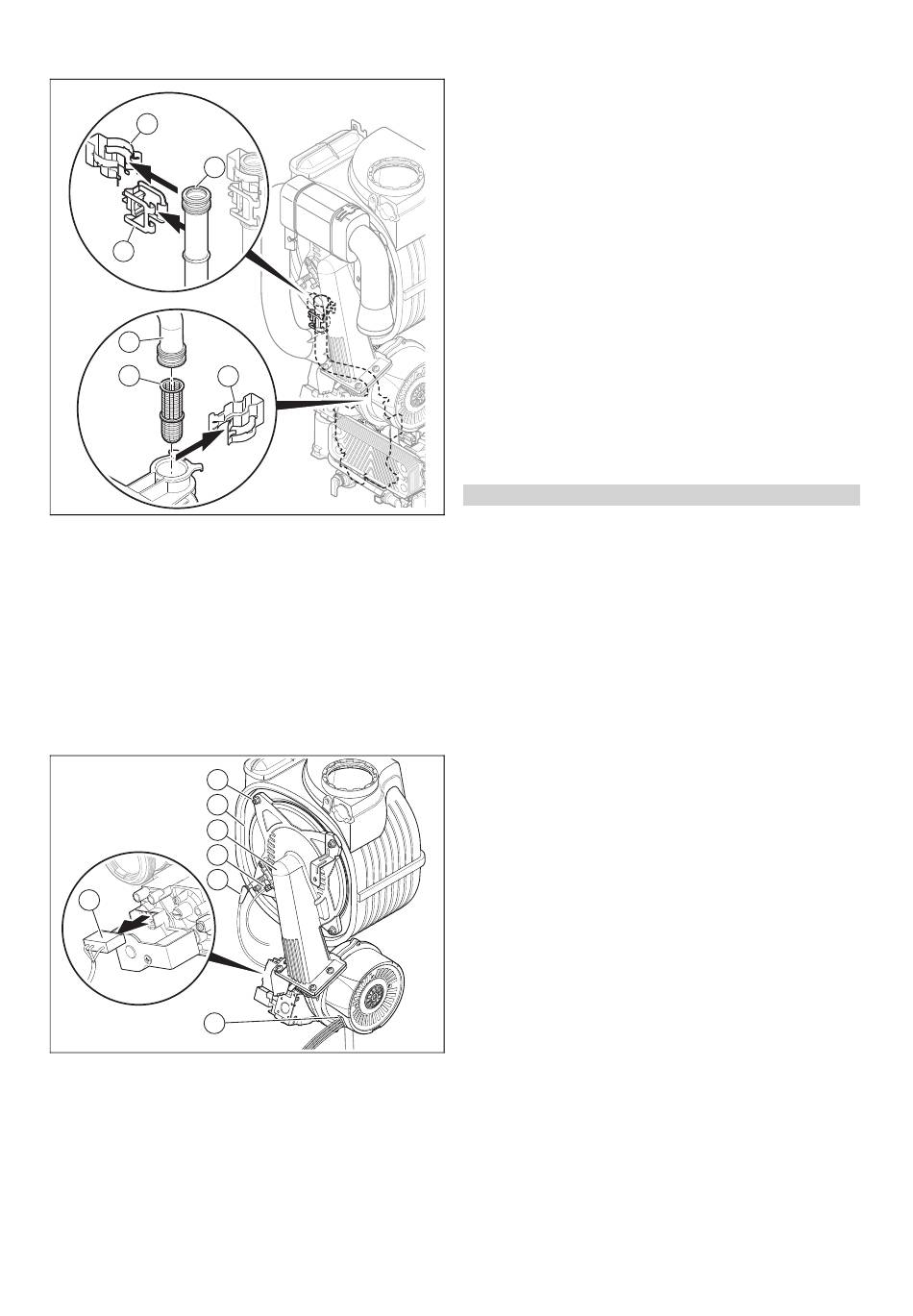

11.13 Heizungsfilter reinigen

1
2
3
2
5
1. Entleeren Sie das Produkt. (→ Seite 30)
2. Entfernen Sie den Temperatursensor (3).
3. Entfernen Sie den oberen Clip (1).
4. Entfernen Sie den unteren Clip (4).
5. Entfernen Sie das Vorlaufrohr (2).
6. Entfernen Sie den Heizungsfilter (5) und reinigen Sie
diesen.
7. Gehen Sie beim Wiedereinbau der Komponenten in
umgekehrter Reihenfolge vor.

11.14 Thermo-Kompaktmodul einbauen

7
6
5
4
3
2
1
1. Stecken Sie das Thermo-Kompaktmodul (5) auf den
Wärmetauscher (6).
2. Ziehen Sie die vier neuen Muttern (7) über Kreuz fest,
bis der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung
4
Außerbetriebnahme 12
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker (1) bis (4) wieder auf.
4. Schließen Sie die Gasleitung mit einer neuen Dichtung
an. Sichern Sie dabei das Gasrohr gegen Verdrehen.
5. Öffnen Sie den Gasabsperrhahn.
6. Stellen Sie sicher, dass keine Undichtigkeiten vorliegen.
7. Prüfen Sie, ob der Dichtring im Luftansaugrohr richtig
im Dichtungssitz liegt.
8. Stecken Sie das Luftansaugrohr wieder auf den An-
saugstutzen.
9. Befestigen Sie das Luftansaugrohr mit der Halte-
schraube.
10. Prüfen Sie den Gasfließdruck.
11.15 Produkt auf Dichtheit prüfen
▶
Prüfen Sie das Produkt auf Dichtheit. (→ Seite 22)
11.16 Vordruck des Ausdehnungsgefäßes prüfen
1. Entleeren Sie das Produkt. (→ Seite 30)
2. Messen Sie den Vordruck des Ausdehnungsgefäßes
am Ventil des Gefäßes.
Bedingung: Vordruck < 0,075 MPa (0,75 bar)
▶
Befüllen Sie das Ausdehnungsgefäß entsprechend der
statischen Höhe der Heizungsanlage idealerweise mit
Stickstoff, ansonsten mit Luft.
▶
Stellen Sie sicher, dass das Entleerungsventil während
des Füllvorgangs geöffnet ist.
3. Wenn am Ventil des Ausdehnungsgefäßes Wasser
austritt, dann tauschen Sie das Ausdehnungsgefäß aus
(→ Seite 27).
4. Befüllen und entlüften Sie die Heizungsanlage.
(→ Seite 20)
11.17 Inspektions- und Wartungsarbeiten
abschließen
Nachdem Sie alle Wartungsarbeiten abgeschlossen haben:
▶
Überprüfen Sie den Gasanschlussdruck (Gasfließdruck).
(→ Seite 21)
▶
Kontrollieren Sie den CO₂-Gehalt. (→ Seite 29)
▶
Stellen Sie ggf. das Wartungsintervall neu ein.
(→ Seite 23)
12 Außerbetriebnahme
12.1 Produkt endgültig außer Betrieb nehmen
▶
Drücken Sie die Ein-/Austaste.
◁
Das Display erlischt.
▶
Trennen Sie das Produkt vom Stromnetz.
▶
Schließen Sie den Gasabsperrhahn.
▶
Schließen Sie das Kaltwasser-Absperrventil.
▶
Entleeren Sie das Produkt. (→ Seite 30)

13 Recycling und Entsorgung

Verpackung entsorgen
▶
Entsorgen Sie die Verpackung ordnungsgemäß.
