5 Installation
5.1.2 Richtige Gasart verwenden
Eine falsche Gasart kann Störabschaltungen des Produkts
verursachen. Im Produkt können Zünd- und Verbrennungs-
geräusche entstehen.
▶
Verwenden Sie ausschließlich die auf dem Typenschild
festgelegte Gasart.
5.2 Gaszähler prüfen
▶
Stellen Sie sicher, dass der vorhandene Gaszähler für
den erforderlichen Gasdurchsatz geeignet ist.
5.3 Gas- und Wasseranschlüsse
Vorsicht!
Risiko von Sachschäden durch Gasdicht-
heitsprüfung!
Gasdichtheitsprüfungen können bei einem
Prüfdruck >11 kPa (110 mbar) zu Schäden
an der Gasarmatur führen.
▶
Wenn Sie bei Gasdichtheitsprüfun-
gen auch die Gasleitungen und die
Gasarmatur im Produkt unter Druck
setzen, dann verwenden Sie einen max.
Prüfdruck von 11 kPa (110 mbar).
▶
Wenn Sie den Prüfdruck nicht auf 11 kPa
(110 mbar) begrenzen können, dann
schließen Sie vor der Gasdichtheitsprü-
fung einen vor dem Produkt installierten
Gasabsperrhahn.
▶
Wenn Sie bei Gasdichtheitsprüfungen
einen vor dem Produkt installierten Gas-
absperrhahn geschlossen haben, dann
entspannen Sie den Gasleitungsdruck,
bevor Sie diesen Gasabsperrhahn öffnen.
Vorsicht!
Risiko eines Sachschadens durch Korro-
sion
Durch nicht diffusionsdichte Kunststoffrohre
in der Heizungsanlage dringt Luft ins Heiz-
wasser. Luft im Heizwasser verursacht Korro-
sion im Wärmeerzeugerkreis und im Produkt.
▶
Wenn Sie in der Heizungsanlage Kunst-
stoffrohre verwenden, die nicht diffusions-
dicht sind, dann stellen Sie sicher, dass
keine Luft in den Wärmeerzeugerkreis ge-
langt.
Hinweis
Um Wärmeverluste so gering wie möglich zu hal-
ten, empfehlen wir Ihnen, die Wasserrohrstutzen
am Auslass des Heizkessels und an der Anlage
mit einer Wärmedämmung zu versehen.
14
1. Kontrollieren Sie, ob das Fassungsvermögen des Aus-
dehnungsgefäßes für das Anlagenvolumen ausreicht.
◁
Wenn das Volumen des Ausdehnungsgefäßes für
die Anlage nicht ausreicht, dann installieren Sie ein
zusätzliches Ausdehnungsgefäß im Heizungsrück-
lauf so nah wie möglich am Produkt.
2. Installieren Sie ein Sicherheitsventil und einen Absperr-
hahn am Heizungsrücklauf.
3. Installieren Sie eine Warmwasser-Sicherheitsgruppe
und einen Absperrhahn an der Kaltwasserleitung.
4. Installieren Sie eine Fülleinrichtung zwischen der Kalt-
wasserleitung und dem Heizungsvorlauf.
5. Installieren Sie einen Absperrhahn am Heizungsvorlauf.
6. Installieren Sie einen Absperrhahn an der Gasleitung.
7. Blasen bzw. spülen Sie die Versorgungsleitungen vor
der Installation gründlich aus.

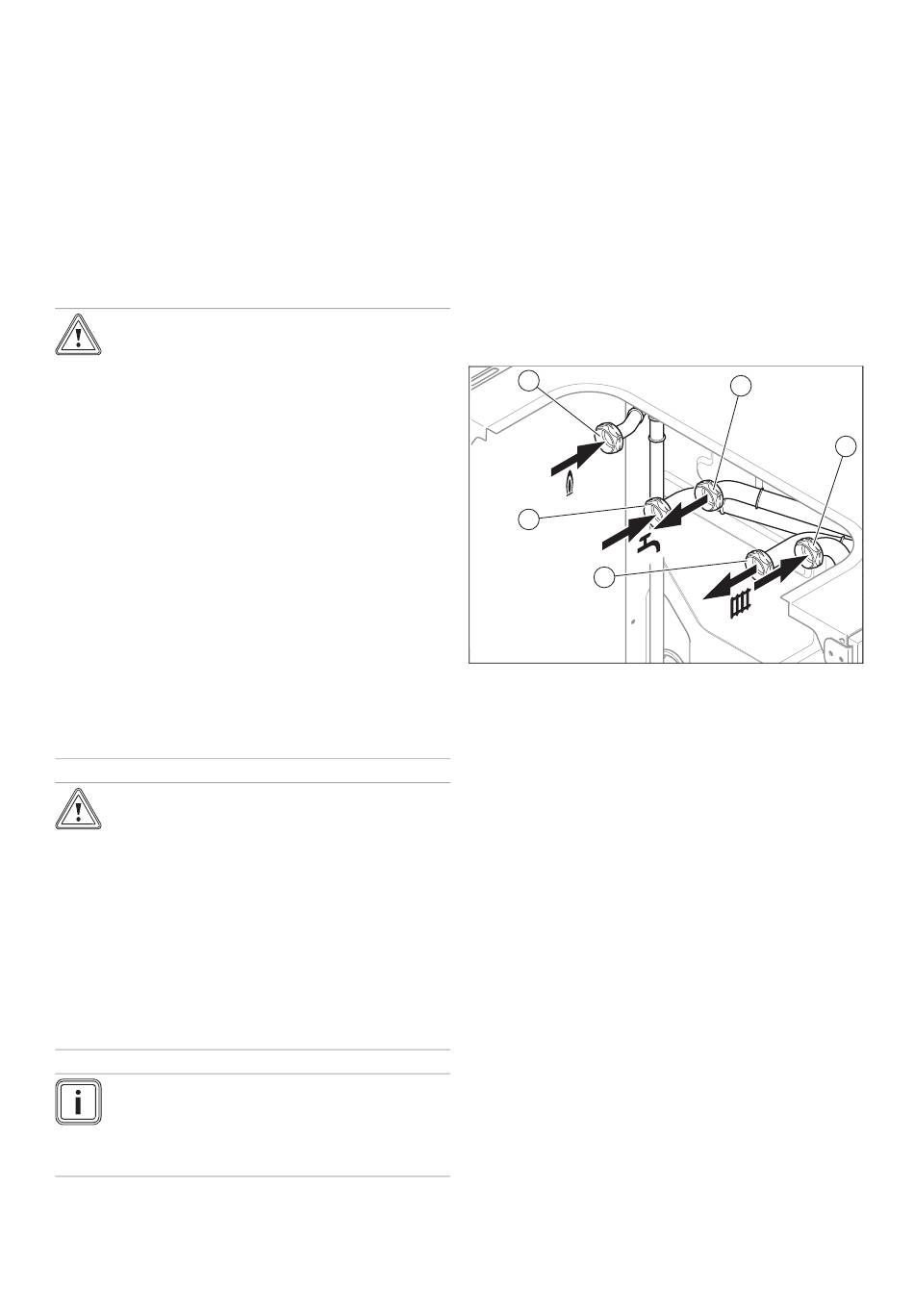

1
5
4
1 Gasanschluss, G3/4
2 Warmwasseranschluss,
G3/4
3 Heizungsrücklaufan-
schluss, G3/4
8. Führen Sie die Wasser- und Gasanschlüsse nach den
geltenden Normen aus.
–
Lastverlust zwischen dem Gaszähler und dem Pro-
dukt: ≤ 1 mbar
9. Entlüften Sie die Gasleitung vor der Inbetriebnahme.
10. Prüfen Sie, ob die Anschlüsse (→ Seite 26) dicht sind.
11. Es kann Wasser aus dem Sicherheitsventil auslaufen.
Stellen Sie deshalb sicher, dass der Ablaufschlauch
gegenüber der Außenluft geöffnet gehalten bleibt.
12. Betätigen Sie die Entleerungsvorrichtung des Sicher-
heitsventils regelmäßig, um Kalkausfall zu entfernen
und stellen Sie sicher, dass die Vorrichtung nicht blo-
ckiert ist.
5.3.1 Gasleitung auf Dichtheit prüfen
▶
Prüfen Sie die gesamte Gasleitung fachgerecht auf
Dichtheit.
Installations- und Wartungsanleitung ecoCOMPACT 0020181577_05
2
3
4 Heizungsvorlaufan-
schluss, G3/4
5 Anschluss für Kaltwas-
serzuleitung, G3/4
