5 Installation
–

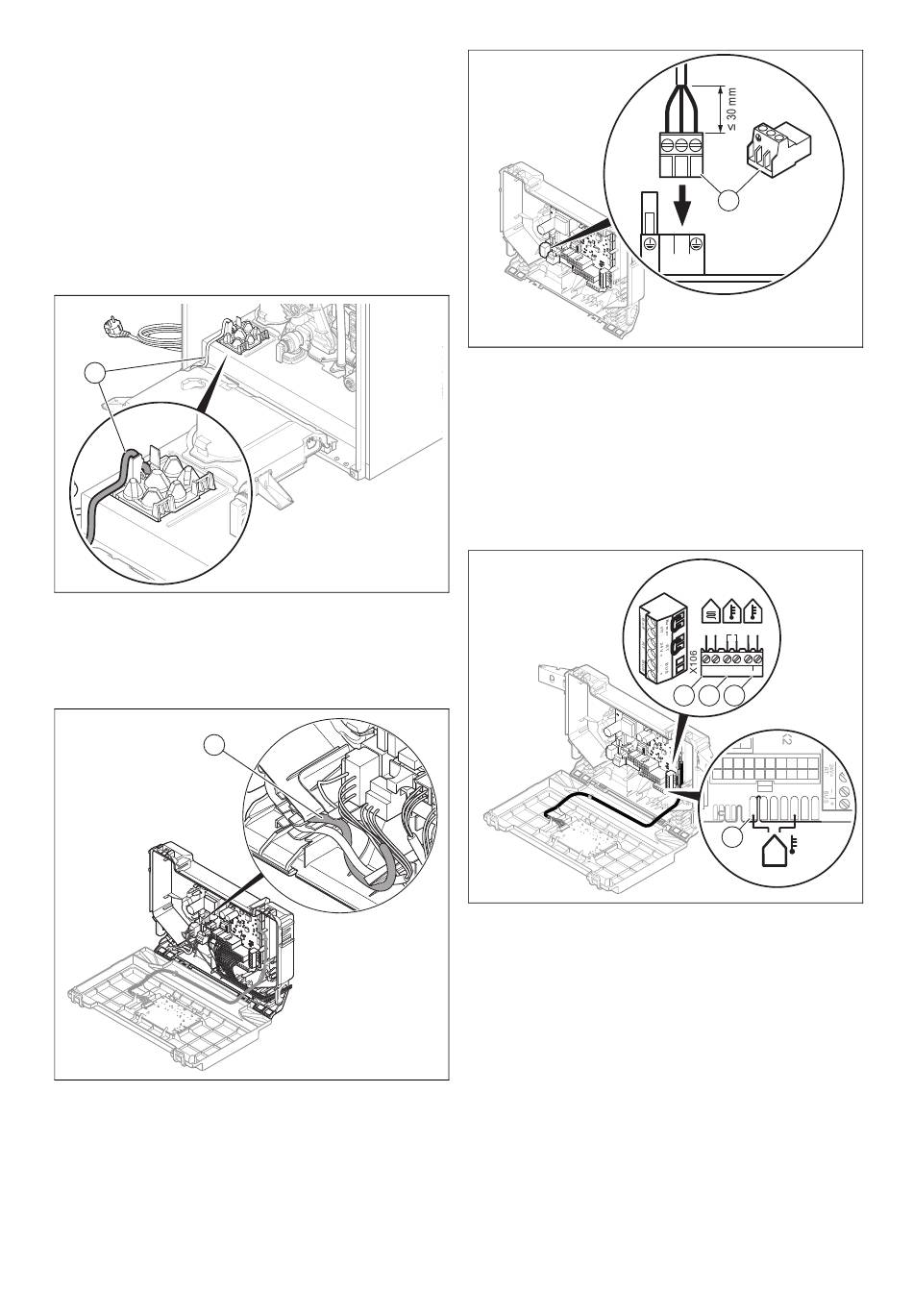

Beachten Sie dabei den Verbindungsschaltplan im
Anhang.
5.6.4

Stromversorgung herstellen

1. Beachten Sie alle geltenden Vorschriften.
–
Gemäß geltenden Vorschriften muss der Anschluss
über eine elektrische Trennvorrichtung mit einer
Kontaktöffnung von mindestens 3 mm an jedem Pol
hergestellt werden.
–
Netzanschlussleitung: flexible Leitung
2. Vergewissern Sie sich, dass die Nennspannung des
Netzes 230 V beträgt.
1
3. Verlegen Sie ein normgerechtes dreiadriges Netzan-
schlusskabel durch die Kabeltülle in das Produkt.
4. Beachten Sie den Verlauf des Netzanschlusskabels (1)
in der Kabeltülle, um die Zugentlastung zu gewährleis-
ten.
1
5. Beachten Sie den Verlauf des Netzanschlusskabels (1)
im Schaltkasten, um die Zugentlastung zu gewährleis-
ten.
16
6. Schließen Sie die Kabel an. (→ Seite 15)
7. Bringen Sie einen Netzstecker am Netzanschlusskabel
an.
8. Stecken Sie den Netzstecker in die Steckdose.
9. Stellen Sie sicher, dass der Zugang zum Netzanschluss
jederzeit gewährleistet ist und nicht verdeckt oder zuge-
stellt wird.
5.6.5 Regler an die Elektronik anschließen
1 Maximalthermostat für
Fußbodenheizung
2 24-V-Regler
1. Stellen Sie sicher, dass das Produkt spannungsfrei ist.
2. Schließen Sie die Kabel an. (→ Seite 15)
3. Schließen Sie die einzelnen Komponenten je nach In-
stallationsart an.
Installations- und Wartungsanleitung ecoTEC pure 0020290885_02
N L
1
L N
X1
230V~
24 V BUS
–
Burner 24V= +
off
RT BUS
1 2 3
X106
X41
X22
4
3 eBUS-Regler oder
Funkempfängereinheit
4 Außentemperatursen-
sor, verkabelt
