INSTALLATION
Montage Gasabsperrhahn
und Wasseranschlüsse
(Unterputzinstallation)
Gerätemontage
42
65
1
57
2
25
86,5
Abb. 8.1
22
4
3
7
6
Abb. 8.2
•

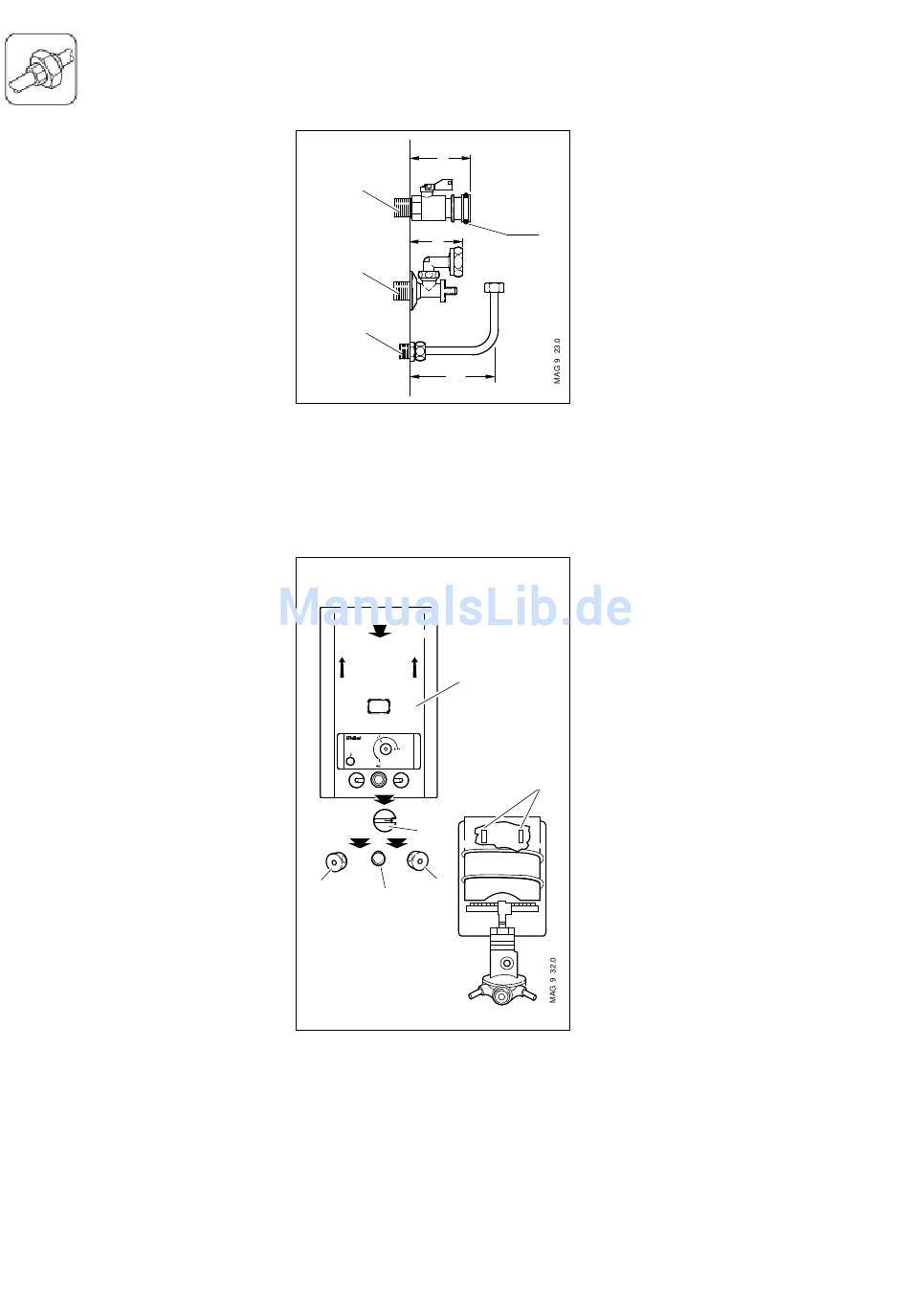

Schrauben Sie den Gasabsperr-
hahn (1) mit O-Ring mit 65 mm
Wandabstand von der verputzten
oder gefliesten Wand dicht in die
Gasleitung ein.
O-Ring
•
Schrauben Sie das Kaltwasserab-
sperrventil (2) mit 57 mm Wandab-
stand dicht in die Kaltwasserleitung
ein.
•
Schrauben Sie bei Fernzapfung das
Warmwasser-Anschlussrohr (25) mit
86,5 mm Wandabstand dicht in
die Warmwasserleitung ein.
•
Ziehen Sie alle Drehknöpfe ab.
•
Den Gerätemantel (22) an der unte-
ren Kante etwas nach vorne ziehen
und dann nach oben wegschieben.
•
Hängen Sie das Gerät mit den Aus-
sparungen der Rückwand (21) an
die Haken.
21
