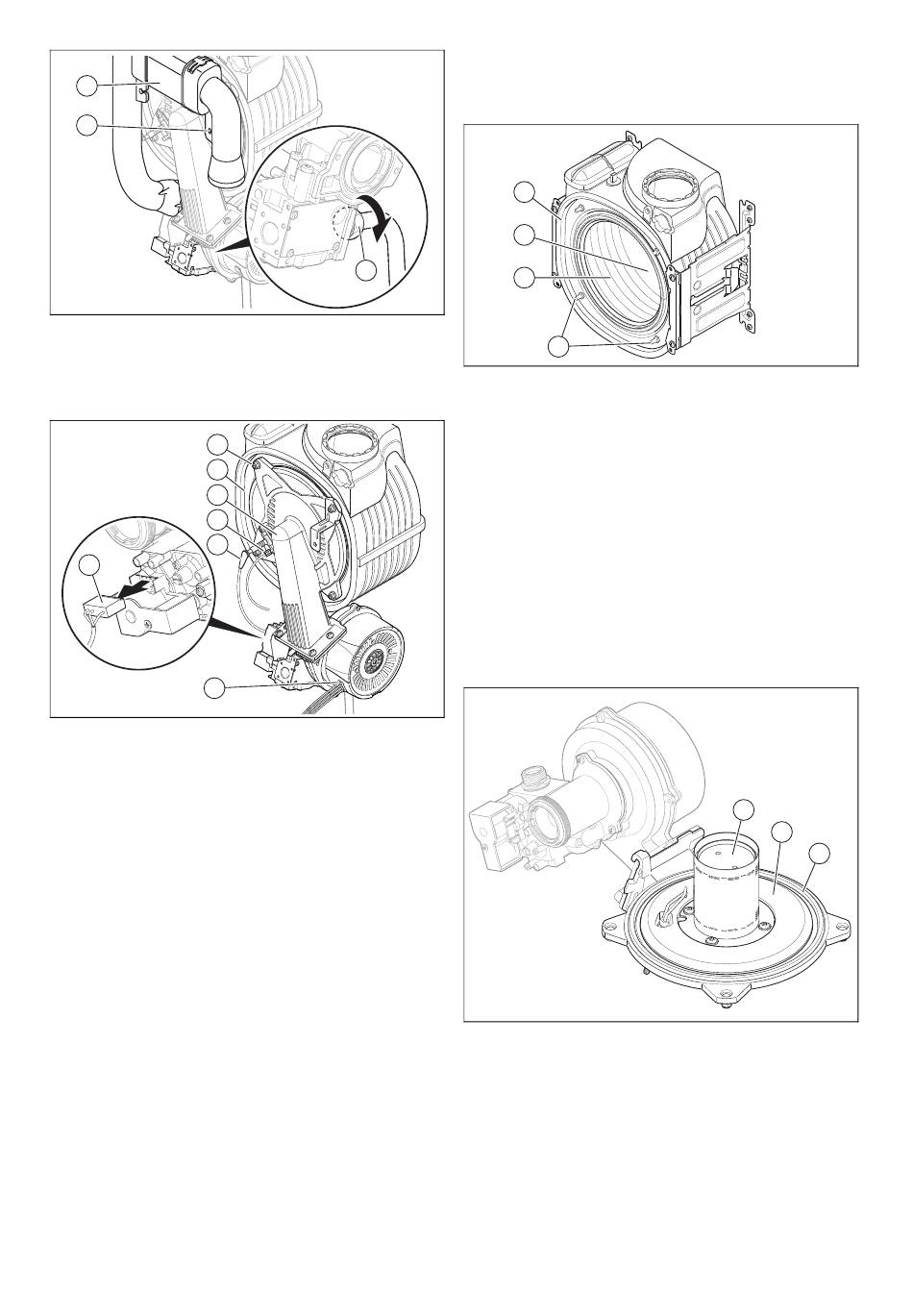

5. Drehen Sie die Halteschraube (1) heraus und nehmen
Sie das Luftansaugrohr (2) vom Ansaugstutzen ab.
6. Schrauben Sie die Überwurfmutter an der Gasarmatur
(3) ab.
7
6
5
4
3
2
1
7. Ziehen Sie den Stecker der Zündleitung (3) und der
Erdungsleitung (4) von der Zündelektrode ab.
8. Ziehen Sie den Stecker (1) am Gebläsemotor ab.
9. Ziehen Sie den Stecker (2) an der Gasarmatur ab.
10. Schrauben Sie die vier Muttern (7) ab.
11. Ziehen Sie das komplette Thermo-Kompaktmodul (5)
vom Wärmetauscher (6) ab.
12. Prüfen Sie den Brenner und den Wärmetauscher auf
Beschädigungen und Verschmutzungen.
13. Wenn erforderlich, dann reinigen oder ersetzen Sie die
Bauteile gemäß den folgenden Abschnitten.
14. Bauen Sie eine neue Brennerflanschdichtung ein.
15. Prüfen Sie die Dämmmatte am Brennerflansch und an
der Rückwand des Wärmetauschers. Wenn Sie Anzei-
chen von Beschädigungen feststellen, dann erneuern
Sie jeweils die relevante Dämmmatte.
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung
11.8 Wärmetauscher reinigen
1. Schützen Sie den heruntergeklappten Schaltkasten
gegen Spritzwasser.
4
3
3
2
2. Lösen Sie nicht die vier Muttern der Gewindestifte (1),
um die Dichtheit des Brenners bei der Montage zu ge-
währleisten.
3. Reinigen Sie die Heizspirale (3) des Wärmetauschers
(4) mit Wasser oder falls erforderlich mit Essig (bis max.
5 % Säuregehalt). Lassen Sie den Essig 20 Minuten
lang auf den Wärmetauscher einwirken.
4. Spülen Sie die gelösten Verschmutzungen mit einem
scharfen Wasserstrahl ab oder verwenden Sie eine
Kunststoffbürste. Richten Sie den Wasserstrahl nicht
direkt auf die Dämmmatte (2) an der Rückseite des
Wärmetauschers.
◁
Das Wasser läuft aus dem Wärmetauscher durch
den Kondensatsiphon ab.
11.9

Brenner kontrollieren

1. Prüfen Sie die Oberfläche des Brenners (1) auf eventu-
elle Beschädigungen. Wenn dies der Fall ist, tauschen
Sie den Brenner aus.
2. Bauen Sie eine neue Brennerflanschdichtung (3) ein.
3. Prüfen Sie die Dämmmatte (2) am Brennerflansch.
Wenn Sie Anzeichen von Beschädigungen entdecken,
tauschen Sie die Isoliermatte aus.
Inspektion und Wartung 11
1
1
2
3
