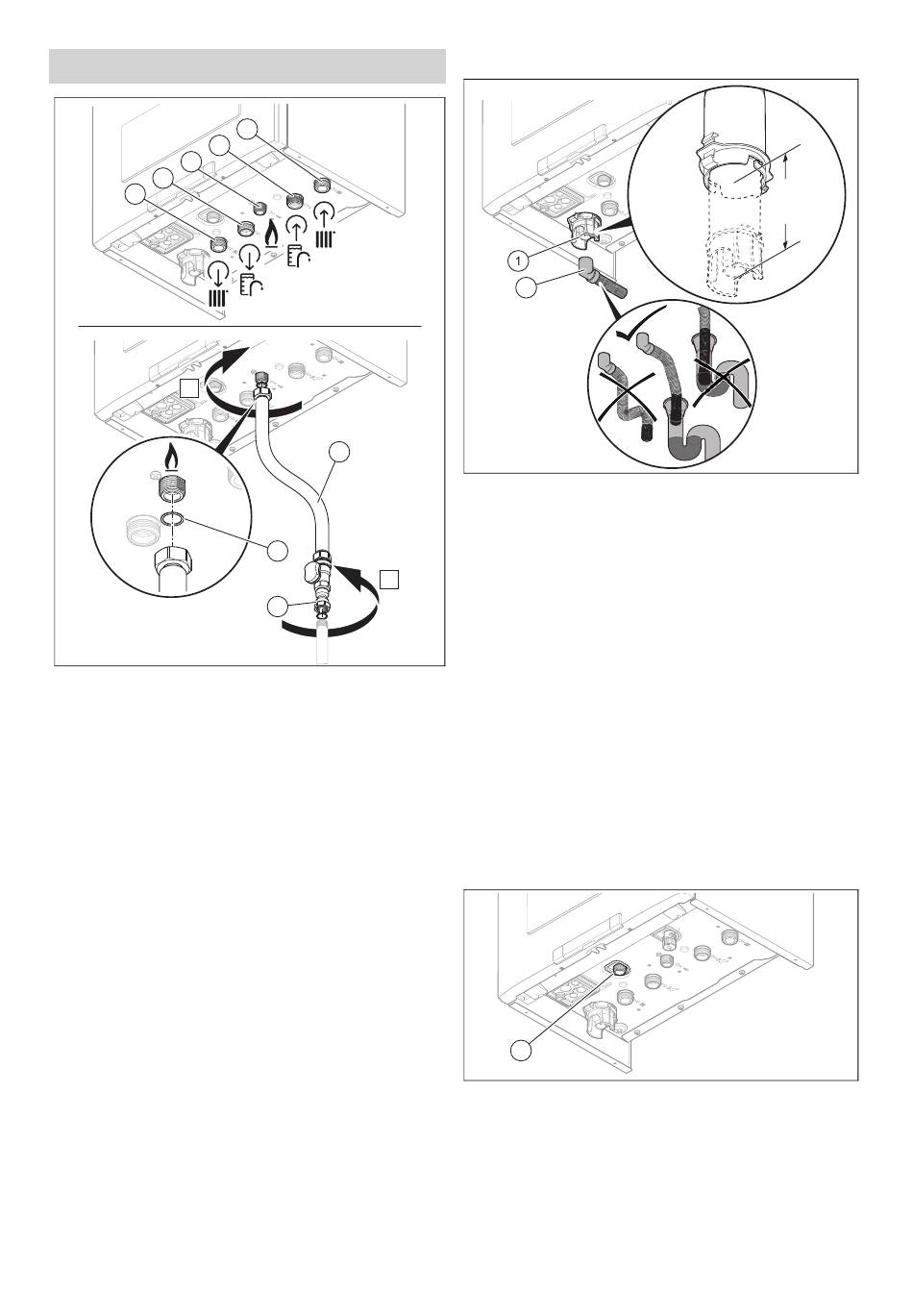

Bedingung: Produkt nur mit Heizbetrieb mit angeschlossenem Warmwas-
serspeicher
4
3
2
1
A
1 Heizungsvorlaufan-
schluss, G3/4
2 Anschluss des Vorlaufs
zum Warmwasserspei-
cher, G3/4
3 Gasanschluss, G1/2
4 Anschluss des Rück-
laufs vom Warmwas-
serspeicher, G3/4
▶
Führen Sie die Wasser- und Gasanschlüsse nach den
geltenden Normen aus.
▶
Schließen Sie dabei das Gasrohr (6) zuerst am Heiz-
gerät an. Verwenden Sie eine Flachdichtung (7).
▶
Schließen Sie dann den Gasabsperhahn (8) des Gas-
rohrs am Gasanschluss an.
1. Entlüften Sie die Gasleitung vor Inbetriebnahme.
2. Prüfen Sie, ob die Anschlüsse dicht sind.
3. Prüfen Sie die gesamte Gasleitung fachgerecht auf
Dichtheit.
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung
5
6
7
B
8
5 Heizungsrücklaufan-
schluss, G3/4
6 Gasrohr (nicht im Liefe-
rumfang)
7 Flachdichtung (nicht im
Lieferumfang)
8 Gasabsperrhahn des
Gasrohrs
5.3 Kondensatablaufleitung anschließen
2
▶
Beachten Sie die hier aufgeführten Anweisungen
sowie Richtlinien und örtlich geltende Vorschriften zum
Kondenswasser-Ablauf.
▶
Verwenden Sie PVC oder ein anderes Material, das zum
Ableiten des nicht neutralisierten Kondenswassers ge-
eignet ist.
▶
Wenn Sie nicht gewährleisten können, dass die Materia-
lien der Kondensatablaufleitung geeignet sind, dann in-
stallieren Sie ein System zur Neutralisierung des Kon-
densats.
▶
Vergewissern Sie sich, dass die Kondensatablaufleitung
nicht luftdicht mit dem Kondensatablaufschlauch verbun-
den ist.
▶
Schließen Sie den Kondensatsiphon (1) an. Verwenden
Sie hierfür den mitgelieferten Kondensatablaufschlauch
(2).
▶
Schließen Sie eine Kondensatablaufleitung (nicht im Lie-
ferumfang enthalten) an den Kondensatablaufschlauch
(2) an.
5.4

Ablaufrohr am Sicherheitsventil montieren

1
1. Vergewissern Sie sich, dass die Rohrleitung sichtbar
ist.
2. Schließen Sie das Sicherheitsventil (1) an.
◁
Die Vorrichtung muss so beschaffen sein, dass zu
sehen ist, wie das Wasser abfließt.
3. Stellen Sie sicher, dass bei Wasser- bzw. Dampfaustritt
oder einer Überschwemmung keine Personen verletzt
Installation 5
.
m i n
1 8 0
