9. Schwenken Sie die Halterung um und bringen Sie die
obere Schraube (1) an der Seite an.
10. Ziehen Sie den Wärmetauscher nach unten und nach
rechts und nehmen Sie ihn aus dem Produkt heraus.
11. Montieren Sie den neuen Wärmetauscher in umgekehr-
ter Reihenfolge.
12. Tauschen Sie die Dichtungen aus.
Hinweis
Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
13. Stecken Sie den Vor- und Rücklaufanschluss bis zum
Anschlag in den Wärmetauscher.
14. Achten Sie darauf, dass die Klammern am Vorlauf- und
am Rücklaufanschluss korrekt angebracht sind.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 33)
16. Befüllen und entlüften Sie das Gerät und gegebenen-
falls die Heizanlage. (→ Seite 20)

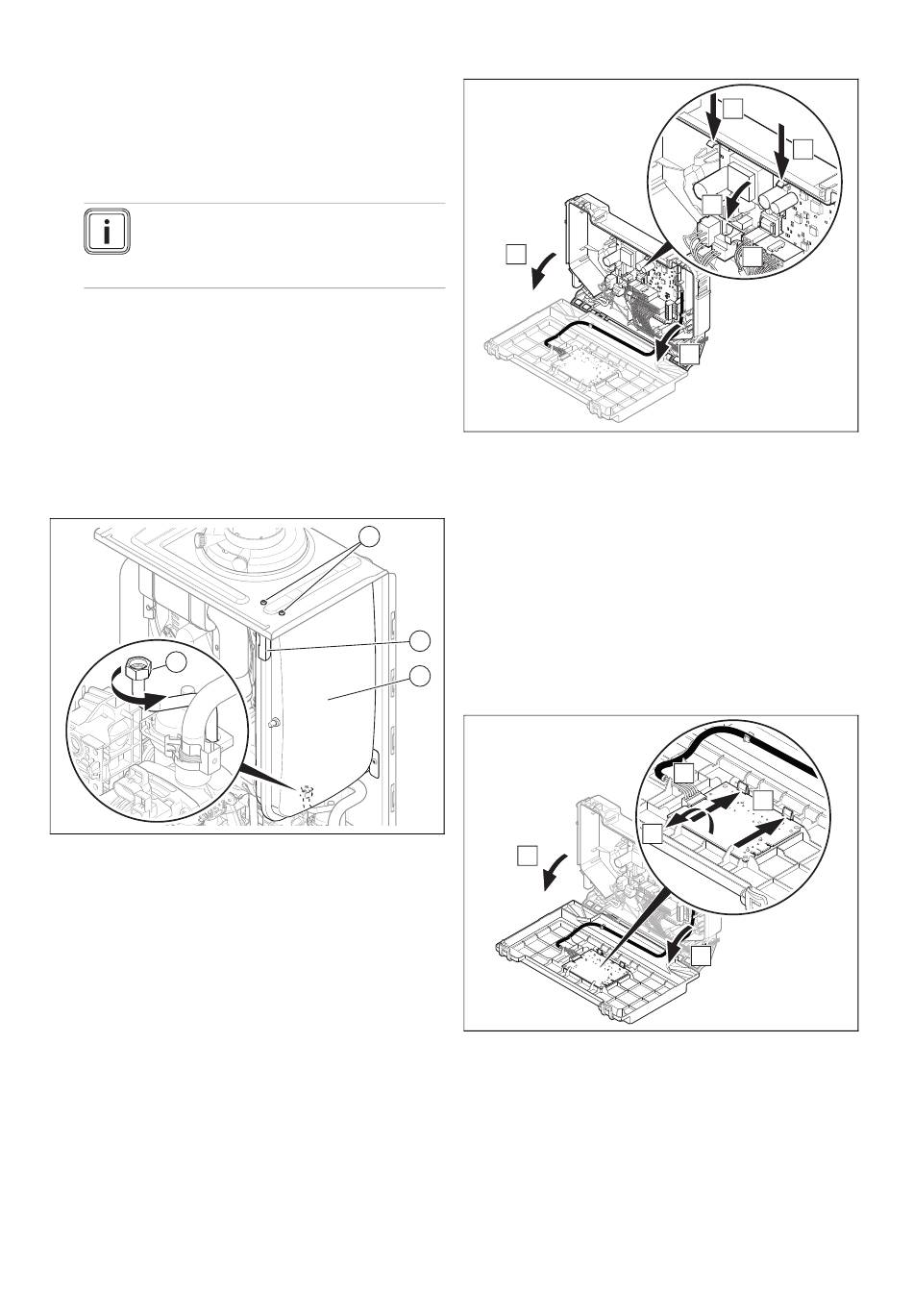

10.7.4 Ausdehnungsgefäß austauschen
4
1. Bereiten Sie die Reparatur vor. (→ Seite 25)
2. Lösen Sie die Verschraubung (4).
3. Entfernen Sie die beiden Schrauben (1) des Halte-
blechs (2).
4. Nehmen Sie das Halteblech (2) ab.
5. Ziehen Sie das Ausdehnungsgefäß (3) nach vorne
heraus.
6. Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
7. Verschrauben Sie das neue Ausdehnungsgefäß mit
dem Wasseranschluss. Verwenden Sie dabei eine neue
Dichtung.
8. Befestigen Sie das Halteblech mit den beiden Schrau-
ben (1).
9. Befüllen und entlüften Sie das Produkt und falls erfor-
derlich die Heizungsanlage (→ Seite 20).
10. Passen Sie den Druck gegebenenfalls an die statische
Höhe der Heizungsanlage an.
11. Schließen Sie die Reparatur ab. (→ Seite 28)
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung

10.7.5 Leiterplatte austauschen

A
1. Bereiten Sie die Reparatur vor. (→ Seite 25)
2. Öffnen Sie den Schaltkasten. (→ Seite 15)
3. Ziehen Sie sämtliche Stecker von der Leiterplatte ab.
4. Lösen Sie die Clips an der Leiterplatte.
5. Entfernen Sie die Leiterplatte.
1
6. Montieren Sie die neue Leiterplatte so, dass sie unten
in der Nut und oben in den Clips einrastet.
7. Stecken Sie die Stecker der Leiterplatte ein.
8. Schließen Sie den Schaltkasten.
9. Schließen Sie die Reparatur ab. (→ Seite 28)
2
10.7.6 Leiterplatte der Benutzerschnittstelle
3
austauschen
A
1. Bereiten Sie die Reparatur vor. (→ Seite 25)
2. Öffnen Sie den Schaltkasten. (→ Seite 15)
3. Ziehen Sie den Stecker von der Leiterplatte ab.
4. Lösen Sie die Clips an der Leiterplatte.
5. Entfernen Sie die Leiterplatte.
6. Montieren Sie die neue Leiterplatte so, dass sie unten
in der Nut und oben in den Clips einrastet.
7. Stecken Sie den Stecker der Leiterplatte ein.
8. Schließen Sie den Schaltkasten.
9. Schließen Sie die Reparatur ab. (→ Seite 28)
Störungsbehebung 10
C
D
B
A
B
C
D
A
C
