10 Störungsbehebung
10.7.2 Gebläse oder Gasarmatur austauschen
1
2
3
4
5
7

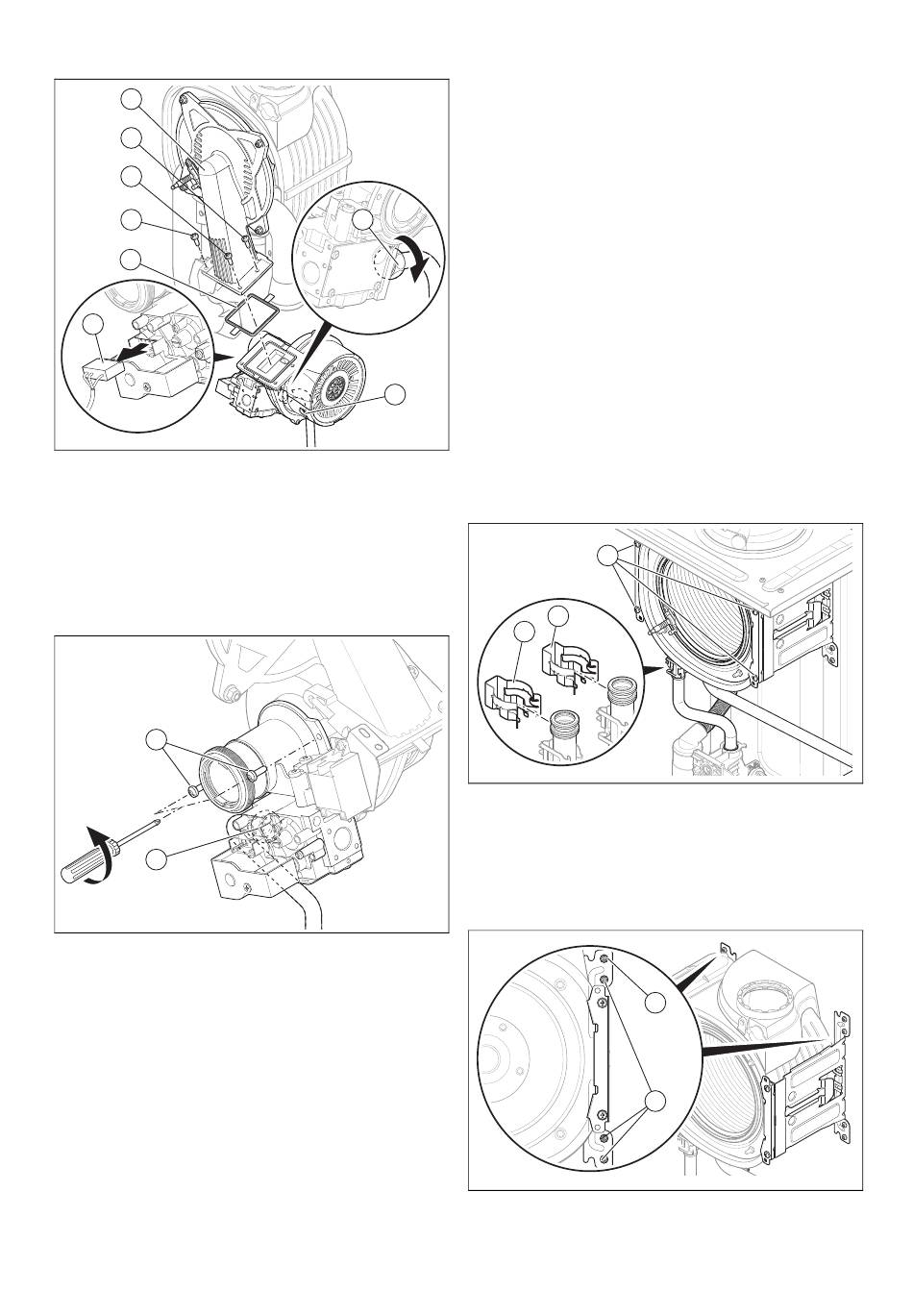

1. Nehmen Sie das Luftansaugrohr ab.
2. Ziehen Sie den Stecker von der Gasarmatur (7) ab.
3. Ziehen Sie den Stecker am Gebläsemotor (6) ab, indem
Sie die Rastnase eindrücken.
4. Schrauben Sie den Anschluss an der Gasarmatur (8)
ab.
5. Schrauben Sie drei Schrauben (2) - (4) zwischen Ge-
mischrohr (1) und Gebläseflansch heraus.
1
2
6. Nehmen Sie die gesamte Einheit Gebläse/Gasarmatur
aus dem Produkt.
7. Drehen Sie die beiden Befestigungsschrauben (1) an
der Gasarmatur heraus und nehmen Sie das Gebläse
von der Gasarmatur ab.
8. Tauschen Sie das defekte Gebläse oder die defekte
Gasarmatur aus.
9. Montieren Sie die Gasarmatur und das Gebläse in der
gleichen Position zueinander, wie sie vorher zusam-
mengesetzt waren. Verwenden Sie dazu neue Dichtun-
gen.
10. Verschrauben Sie das Gebläse mit der Gasarmatur.
11. Wenn Sie das Gasrohr demontiert hatten, dann schrau-
ben Sie nun die Überwurfmutter des Gasrohrs (2) zu-
nächst nur lose an die Gasarmatur. Ziehen Sie die
26
Überwurfmutter erst nach Abschluss der Einbauarbei-
ten an der Gasarmatur fest.
12. Bauen Sie die gesamte Einheit Gebläse/Gasarmatur in
umgekehrter Reihenfolge wieder ein. Verwenden Sie
dabei unbedingt eine neue Dichtung (5).
13. Beachten Sie die Anschraubreihenfolge der drei
Schrauben zwischen Gebläse und Gemischrohr
entsprechend der Nummerierung (3), (2) und (4).
14. Schrauben Sie die Überwurfmutter (2) an der Gas-
8
armatur und die Überwurfmutter (8) zwischen den Gas-
rohren fest. Sichern Sie dabei das Gasrohr gegen Ver-
drehen. Verwenden Sie dazu neue Dichtungen.
15. Führen Sie nach Beendigung der Arbeiten eine Dicht-
heitsprüfung (Funktionsprüfung) durch. (→ Seite 22)
16. Wenn Sie eine neue Gasarmatur eingebaut
haben, dann führen Sie eine Gaseinstellung durch.
(→ Seite 18)
10.7.3 Wärmetauscher austauschen
6
1. Entleeren Sie das Produkt. (→ Seite 30)
2. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 30)
3. Ziehen Sie den Kondensat-Ablaufschlauch vom
Wärmetauscher ab.
2
4. Entfernen Sie die Klammern (2) und (3) im Bereich des
Vorlauf- und des Rücklaufanschlusses.
5. Klemmen Sie den Vorlaufanschluss ab.
6. Klemmen Sie den Rücklaufanschluss ab.
7. Entfernen Sie die beiden Schrauben (1) an den beiden
Halterungen.
8. Entfernen Sie die unteren drei Schrauben (2) am hinte-
ren Teil des Halters.
