Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt – Artikelnummer
ecoTEC pure VC 146/7-2 (E-DE)
VCW 206/7-2 (E-DE)
3

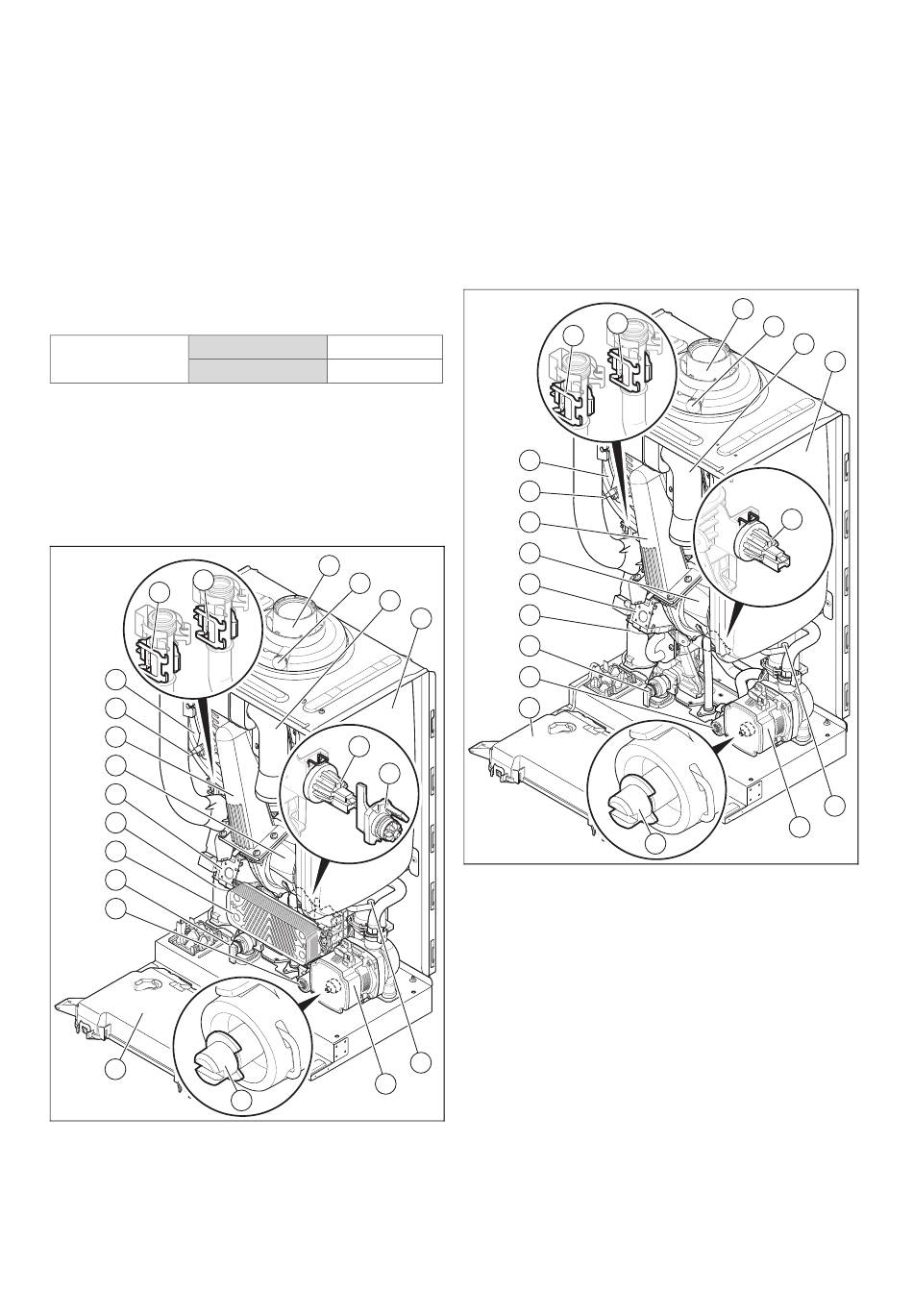

Produktbeschreibung

3.1

Produktaufbau

3.1.1

Funktionselemente Produkt mit integrierter

Warmwasserbereitung
12
11
10
9
8
7
6
5
4
3
2
1
1 Schaltkasten
2 Vorrangumschaltventil
3 Sicherheitsventil
4 Plattenwärmetauscher
5 Kondensatsiphon
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung
0010030693
0010030695
13
14
15
17
18
20
21
6 Gasarmatur
7 Gebläse
8 Thermo-Kompaktmodul
9 Ionisations- und Zünd-
elektrode
Hinweise zur Dokumentation 2
10 Primär-Wärmetauscher
11 Temperatursensor des
Heizungsvorlaufs
12 Temperatursensor des
Heizungsrücklaufs
13 Anschluss für Luft-
Abgas-Führung
14 Messtutzen Abgas
15 Luftansaugrohr
3.1.2 Funktionselemente Produkt nur für
Heizbetrieb
10
9
8
7
6
5
4
16
3
2
1
1 Schaltkasten
2 Vorrangumschaltventil
3 Sicherheitsventil
4 Kondensatsiphon
5 Gasarmatur
6 Gebläse
7 Thermo-Kompaktmodul
8 Ionisations- und Zünd-
elektrode
19
9 Primär-Wärmetauscher
10 Temperatursensor des
Heizungsvorlaufs
16 Ausdehnungsgefäß
17 Drucksensor
18 Flügelradsensor (Warm-
wasser)
19 Automatischer Entlüfter
20 Heizungspumpe
21 Bypass
12
11
13
19
11 Temperatursensor des
Heizungsrücklaufs
12 Anschluss für Luft-
Abgas-Führung
13 Messtutzen Abgas
14 Luftansaugrohr
15 Ausdehnungsgefäß
16 Drucksensor
17 Automatischer Entlüfter
18 Heizungspumpe
19 Bypass
14
15
16
17
18
7
