5.6

Elektroinstallation

Die Elektroinstallation darf nur von einer Elektrofachkraft
ausgeführt werden.
Gefahr!

Lebensgefahr durch Stromschlag!

An den Netzanschlussklemmen L und N liegt
auch bei ausgeschalteter Ein-/Aus-Taste
Dauerspannung an:
▶
Schalten Sie das Produkt spannungsfrei,
indem Sie alle Stromversorgungen allpolig
abschalten (elektrische Trennvorrichtung
mit mindestens 3 mm Kontaktöffnung,
z. B. Sicherung oder Leitungsschutzschal-
ter).
▶
Sichern Sie gegen Wiedereinschalten.
▶
Warten Sie mindestens 3 min, bis sich die
Kondensatoren entladen haben.
▶
Prüfen Sie auf Spannungsfreiheit.

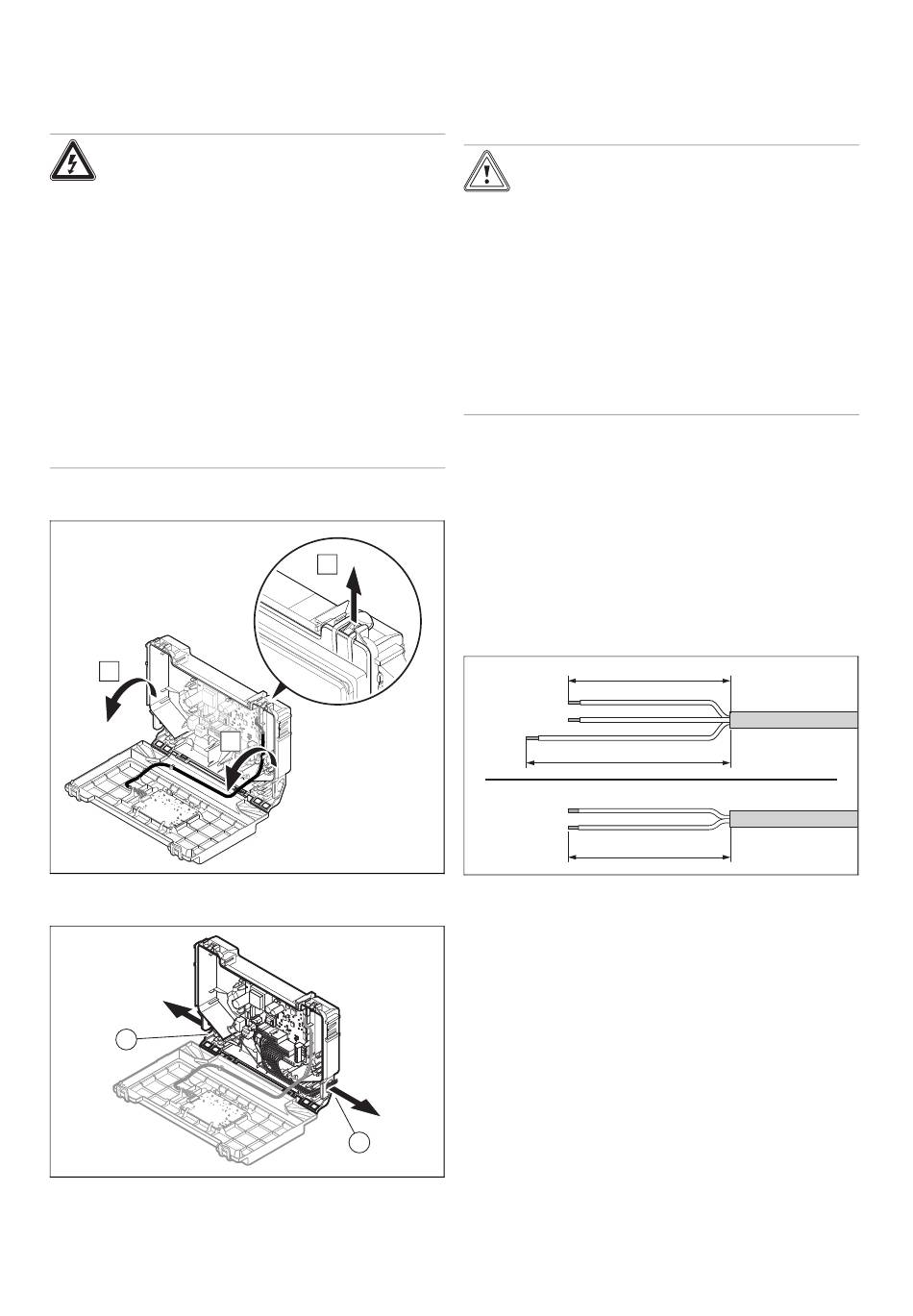

5.6.1 Schaltkasten öffnen
B
5.6.2

Verlauf der Kabel

230V
2
1 Verlauf der 24-V-/eBUS-
Kabel
0020290885_02 ecoTEC pure Installations- und Wartungsanleitung
A
B
1
24V / eBUS
2 Verlauf der 230-V-Kabel
5.6.3 Allgemeine Informationen zum Anschluss
von Kabeln
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Klemmen und
Steckerklemmen kann die Elektronik zerstö-
ren.
▶
Schließen Sie an den Klemmen eBUS
(+/−) und RT 24 V keine Netzspannung
an.
▶
Klemmen Sie das Anschlusskabel aus-
schließlich an den dafür gekennzeichne-
ten Klemmen an!
1. Führen Sie die Anschlusskabel der anzuschließenden
Komponenten durch die Kabeldurchführung links an der
Produktunterseite.
2. Achten Sie darauf, dass die Kabeldurchführung ord-
nungsgemäß aufgesteckt ist und die Kabel ordentlich
durchgeführt sind.
3. Achten Sie darauf, dass die Kabeldurchführungen die
Anschlusskabel eng und ohne sichtbaren Spalt um-
schließen.
4. Verwenden Sie die Zugentlastungen.
5. Kürzen Sie die Anschlusskabel bei Bedarf.
≤ 30 mm
L
N
PE
≤ 40 mm
+
-
≤ 30 mm
6. Entmanteln Sie die flexiblen Kabel, wie in der Abbildung
dargestellt. Achten Sie dabei darauf, die Isolierungen
der einzelnen Adern nicht zu beschädigen.
7. Isolieren Sie die inneren Adern nur soweit ab, dass
stabile Verbindungen hergestellt werden können.
8. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
9. Schrauben Sie den jeweiligen Stecker an die
Anschlusskabel.
10. Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des Steckers stecken. Bessern Sie
ggf. nach.
11. Stecken Sie den Stecker in den dazugehörigen Steck-
platz der Leiterplatte.
Installation 5
