Banner Engineering Corp. • Minneapolis, U.S.A.
www.bannerengineering.com • Tel: 763.544.3164
Installation und mechanische Ausrichtung
3. Installation und mechanische Ausrichtung
3.1 Montage von Sender und Empfänger
Die MINI-ARRAY-Sender und -Empfänger von Banner sind klein, leicht und bei der Montage
einfach handzuhaben. Die Montagewinkel (im Lieferumfang enthalten) erlauben eine Rotation
von ±30°.
Nehmen Sie von einem gemeinsamen Bezugspunkt aus Messungen vor, um Sender und
Empfänger in derselben Ebene mit ihren Mittelpunkten unmittelbar einander gegenü-
ber zu positionieren. Montieren Sie die Montagewinkel für Sender und Empfänger unter
Verwendung der Schwingungsabsorber und der M4-Muttern (alle Teile im Lieferumfang
enthalten). Siehe Abbildung 3-1. Bei Anwendungen, in denen Sender und Empfänger
weder Stößen noch Vibrationen ausgesetzt werden, können ersatzweise M4- oder 8-32-
Standardschrauben verwendet (und die Schwingungsabsorber weggelassen) werden.
Während die internen Stromkreise von Sender und Empfänger starken Kraftimpulsen
standhalten können, dämpfen die Schwingungsabsorber die Krafteinwirkung und verhindern
mögliche Schäden durch Resonanzschwingungen des Sender- oder Empfängergehäuses.
Montage-
fläche
M4-Mutter
(8)
Schwingungsabsorber (4)
Bolzen: M4 x 0,7
9,5 mm lang

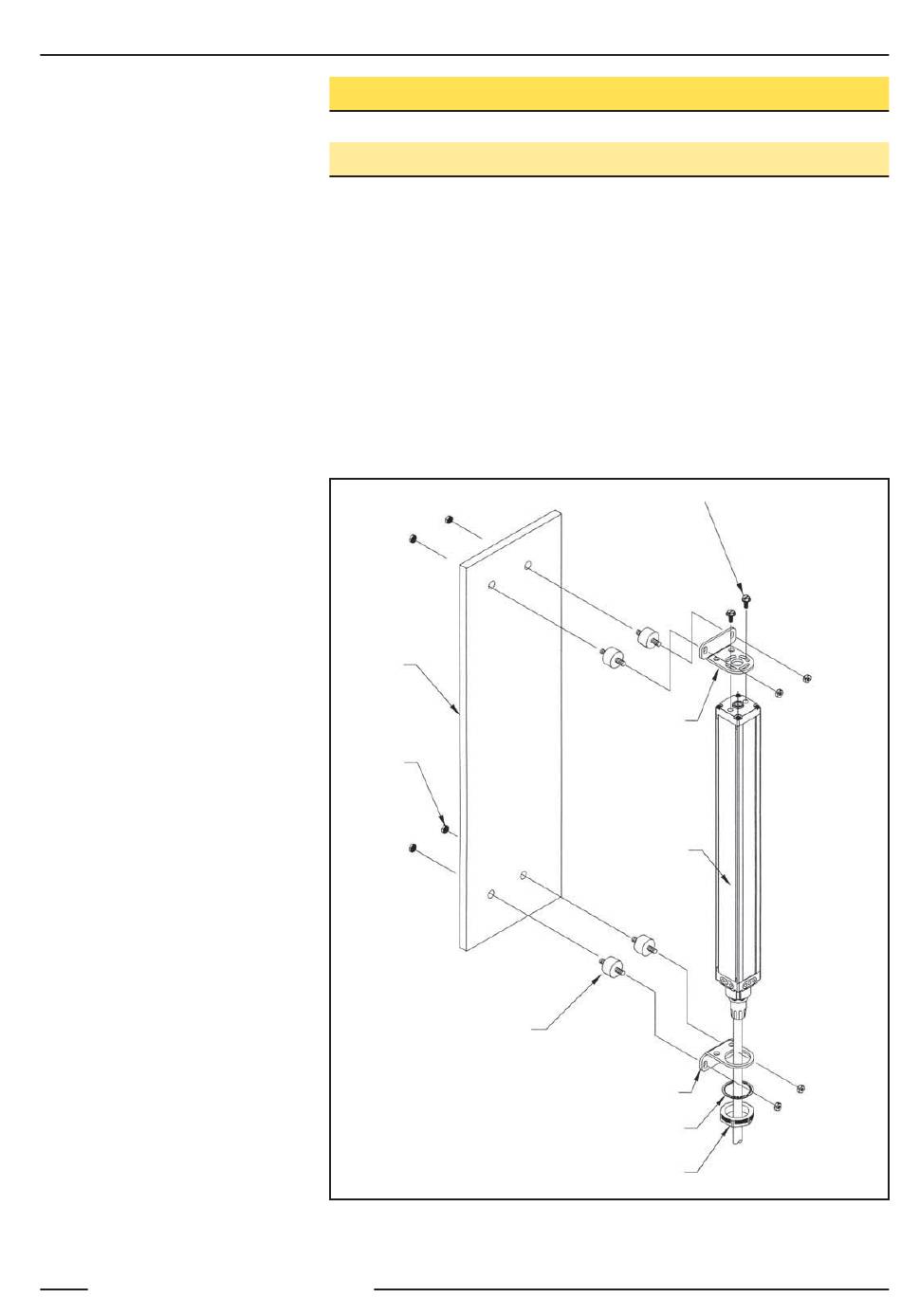

Abbildung 3-1. Montage-Hardware für hochauflösende A-GAGE-MINI-ARRAY-Sender und
-Empfänger
M4-x-10-mm-
Schlitzkopfschraube
mit Druckscheibe (2)
Montagewinkel
Sender oder
Empfänger
Montagewinkel
Unterlegscheibe
Mutter
11
121362 – 07/05 –
