Banner L-GAGE LM-Serie Kurzanleitung
Lasersensor
Inhaltsverzeichnis
Quicklinks
Lasersensor der Bauform L-GAGE
Kurzanleitung
Laser-Wegaufnehmer, der IO-Link-Kommunikation mit Analog- und Schaltausgängen unterstützt.
Diese Anleitung soll Ihnen beim Einrichten und Installieren des L-GAGE LM Lasersensor mit Analog-/Schaltausgang helfen. Vollständige Infor-
mationen zur Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter
www.bannerengineering.com. Suchen Sie nach der Ident-Nr. 205812, um das Handbuch anzuzeigen. Die Verwendung dieses Dokuments setzt
Kenntnisse der einschlägigen Industriestandards und Praktiken voraus.
WARNUNG:
•
Verwenden Sie dieses Gerät nicht zum Schutz des Personals
•
Die Verwendung dieses Geräts zum Schutz des Personals kann zu schweren Verletzungen oder zum Tod führen.
•
Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schaltungen, die für Personenschutz-An-
wendungen erforderlich sind. Ein Geräteausfall oder Defekt kann zu unvorhersehbarem Schaltverhalten des Aus-
gangs führen.

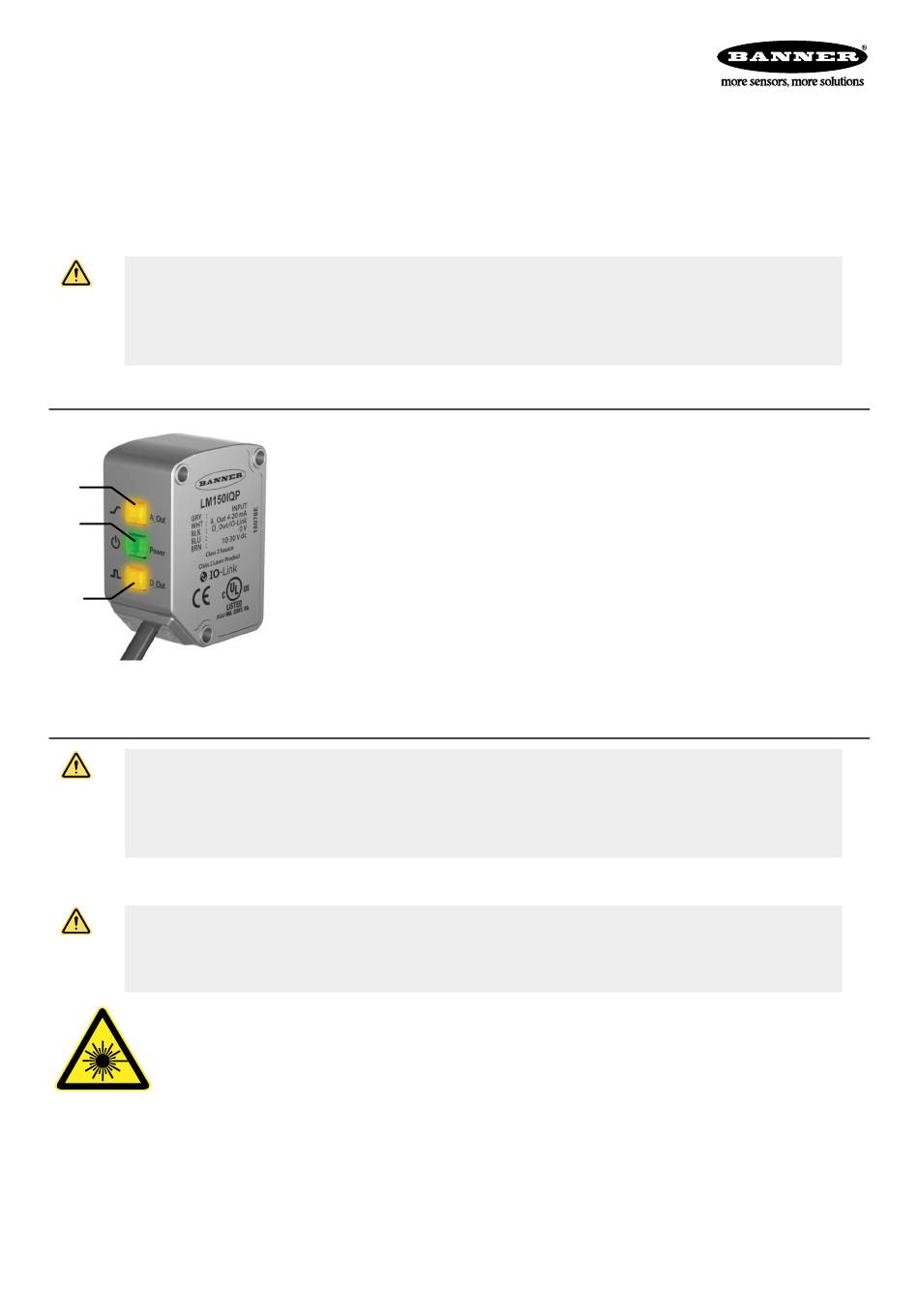

Funktionen und Anzeigen
1
2
3
Beschreibung des Lasergeräts und Sicherheitshinweise
VORSICHT:
•
Senden Sie defekte Geräte an den Hersteller zurück.
•
Die Verwendung anderer Steuerelemente oder Einstellungen und die Ausführung anderer Verfahren als die in
diesem Handbuch genannten kann zu gefährlichen Strahlenbelastungen führen.
•
Bauen Sie diesen Sensor nicht zu Reparaturzwecken auseinander. Defekte Einheiten müssen an den Hersteller
zurückgegeben werden.
Laserausführungen der Klasse 2 (LM150-Modelle)
VORSICHT:
•
Niemals direkt in die Sensorlinse schauen.
•
Laserlicht kann Ihre Augen beschädigen.
•
Spiegelnde Objekte dürfen nicht in den Strahl gehalten werden. Ein Spiegel darf niemals als reflektierendes Ob-
jekt verwendet werden.
Für sicheren Lasergebrauch – Laser der Klasse 2
Siehe IEC 60825-1:2007, Abschnitt 8.2.
Aus dem Originaldokument übersetzt
205811 Rev. D
Drei LED-Anzeigen geben ständig den Erfassungsstatus an.
1. LED-Anzeige für Analogausgang
Konstant gelb = Angezeigte Entfernung befindet sich innerhalb des programmierten An-
alogausgabefensters
Aus = Angezeigte Entfernung befindet sich außerhalb des programmierten Analogaus-
gabefensters
2. LED-Anzeige für Betrieb
Konstant grün = Normalbetrieb, Sensor und Laser eingeschaltet
Grün blinkend (1 Hz) = Sensor eingeschaltet und Laser ausgeschaltet (Betriebsart Laser
aktiviert)
3. LED-Anzeige für Schaltausgang
Konstant gelb = Schaltausgang ist eingeschaltet
Aus = Schaltausgang ist ausgeschaltet
•
Blicken Sie nicht in den Laserstrahl.
•
Richten Sie den Laser niemals aus kurzer Entfernung auf die Augen einer Person.
•
Offene Laserstrahlwege sollten nach Möglichkeit über oder unter Augenhöhe angeordnet werden.
•
Der von dem Lasergerät ausgesendete Lichtstrahl sollte am Ende seines wirksamen Wegs begrenzt wer-
den.
LM
®
2021-3-22
Inhaltsverzeichnis
Verwandte Anleitungen für Banner L-GAGE LM-Serie
Inhaltszusammenfassung für Banner L-GAGE LM-Serie
- Seite 1 Lasersensor der Bauform L-GAGE ® Kurzanleitung Laser-Wegaufnehmer, der IO-Link-Kommunikation mit Analog- und Schaltausgängen unterstützt. Diese Anleitung soll Ihnen beim Einrichten und Installieren des L-GAGE LM Lasersensor mit Analog-/Schaltausgang helfen. Vollständige Infor- mationen zur Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter www.bannerengineering.com.
-
Seite 2: Sensorinstallation
® Lasersensor der Bauform L-GAGE Lasergeräte der Klasse 2 Abbildung 1. FDA (CDRH)-Warnetikett (Klasse 2) Lasergeräte der Klasse 2 sind Lasergeräte, die sichtbare Strahlen im Wellenlängenbereich von 400 bis 700 nm aussenden, wobei normalerweise die natürlichen Abwehrreflexe wie z. B. der Lids- LASER LIGHT chlussreflex zum Schutz des Auges ausreichen. - Seite 3 ® Lasersensor der Bauform L-GAGE Abbildung 4. Ausrichtung an einer Wand Abbildung 5. Ausrichtung in einer Öffnung Abbildung 6. Ausrichtung auf ein drehendes Objekt Richtig Falsch Richtig Falsch Richtig Falsch Abbildung 7. Ausrichtung nach einem Höhenunterschied Abbildung 8. Ausrichtung nach einem Farb- oder Glanzun- Abbildung 9.
-
Seite 4: Vom Run-Modus Presse
® Lasersensor der Bauform L-GAGE Zusätzlich zur Programmierung des Sensors können Sie über den externen Programmiereingang auch Tasten deaktivieren, um unbefugte oder versehentliche Änderungen der Programmierung zu verhindern. Dies dient der Sicherheit. Weitere Informationen finden Sie im Bedienung- shandbuch. Abbildung 10. Zugriff auf die Menüs Vom Run-Modus Presse >... - Seite 5 ® Lasersensor der Bauform L-GAGE Drücken Sie die Eingabetaste , um auf die Schaltpunkte zuzugreifen. Drücken Sie auf die Pfeiltaste nach oben oder nach unten , um den Schaltpunkt auf den gewünschten Wert zu ändern. Drücken Sie die Eingabetaste , um den neuen Wert zu speichern und zum Schnellmenü zurück zu wechseln. Schnellmenü...
- Seite 6 ® Lasersensor der Bauform L-GAGE Sensormenü – Vollständige Übersicht Drücken Sie im RUN-Modus die Eingabetaste, um das Menüsystem der obersten Ebene aufzurufen (A_OUT, D_OUT, INPUT, MEASURE usw.). Oberes Menü Untermenüs Oberes Menü Untermenüs Eingabe MENU A_OUT A_OUT Tch2Pt Tch2Pt Tch4mA Tch4mA 50.00mm MENU INPUT Mode...
-
Seite 7: Spezifikationen
® Lasersensor der Bauform L-GAGE Spezifikationen Betriebsspannung (Vcc) Lichtstrahl 10 V DC bis 30 V DC Sichtbarer roter Lichtstrahl, 655 nm Nur mit einem geeigneten Netzteil der Klasse 2 (Nordamerika) verwenden. Erfassungsbereich Energie- und Stromverbrauch, außer Last LM80: 40 bis 80 mm Normaler RUN-Modus: 1,5 W, Stromaufnahme <... -
Seite 8: Beschränkte Garantie Der Banner Engineering, Corp
HANDLUNGEN ODER DES HANDELS AUSGESPROCHEN WURDEN. Diese Garantie ist ausschließlich und auf die Reparatur oder – im Ermessen von Banner Engineering Corp. – den Ersatz beschränkt. IN KEINEM FALL HAFTET DIE BANNER ENGINEERING CORP. GEGENÜBER DEM KÄUFER ODER EINER ANDEREN NATÜRLICHEN ODER JURISTISCHEN PERSON FÜR ZUSATZKOSTEN, AUFWENDUNGEN, VERLUSTE, GEWINNEINBUSSEN ODER BEI- LÄUFIG ENTSTANDENE SCHÄDEN, FOLGESCHÄDEN ODER BESONDERE SCHÄDEN, DIE SICH AUS PRODUKTMÄNGELN ODER AUS DEM GEBRAUCH ODER DER UNFÄHIGKEIT ZUM GE-...
