Banner Q4X Kurzanleitung Seite 2

Anzeige für Ausgänge
• Ein: Angezeigte Entfernung befindet sich innerhalb
des programmierten Fensters für den Analogaus-
gang.
• Aus: Angezeigte Entfernung befindet sich außerhalb
des programmierten Fensters für den Analogaus-
gang.
Anzeigen für aktive TEACH-Programmierung (2PT
und 1PT)
• 2-PT ein: Zweipunkt-TEACH-Programmierung ge-
wählt (Standard)
• 1-PT ein: Einpunkt-TEACH-Programmierung gewählt

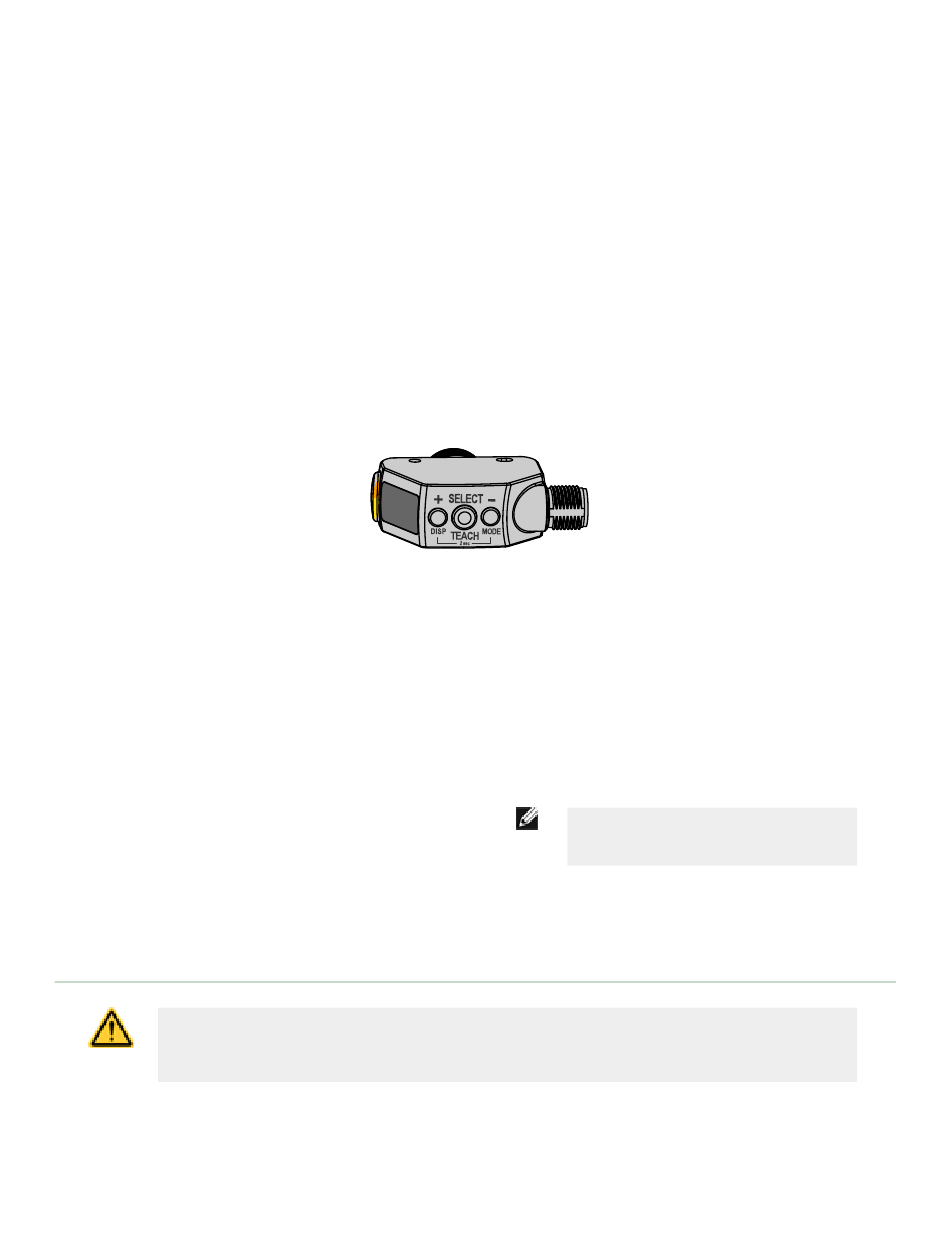

Tasten
Verwenden Sie die Sensortasten (SELECT)(TEACH),(+)(DISP) und(-)(MODE), um den Sensor zu programmieren.
(SELECT)(TEACH)
• Drücken Sie die Taste und halten Sie sie länger als
2 Sekunden gedrückt, um den ausgewählten
TEACH-Modus zu starten (standardmäßig ist die
Zweipunkt-TEACH-Programmierung gewählt).
• Drücken Sie diese Taste, um Menüelemente im Set-
up-Modus auszuwählen.
(-)(MODE)
• Drücken Sie diese Taste, um die Entfernungseinstel-
lung für den 0 V (4 mA)-Umschaltpunkt zu ändern;
drücken und halten Sie die Taste, um die Zahlen-
werte zu vermindern.
• Drücken Sie diese Taste länger als 2 Sekunden, um
den SETUP-Modus aufzurufen.
• Drücken Sie diese Taste, um im Setup-Modus zum
Sensormenü zu navigieren.
Beschreibung des Lasergeräts und Sicherheitshinweise
VORSICHT: Die Verwendung anderer Steuerelemente oder Einstellungen und die Ausführung an-
derer Verfahren als die in diesem Handbuch genannten kann zu gefährlichen Strahlenbelastungen
führen. Bauen Sie diesen Sensor nicht zu Reparaturzwecken auseinander. Defekte Einheiten müs-
sen an den Hersteller zurückgegeben werden.
2
Stabilitätsanzeige (STB)
Anzeigewert-Anzeige (MM)
(+)(DISP)
www.bannerengineering.com - Tel: +1-763-544-3164
• Ein: Stabiles Signal innerhalb des angegebenen Er-
fassungsbereichs
• Blinkend: Marginales Signal; das Ziel liegt außerhalb
der Grenzen des angegebenen Erfassungsbereichs
oder es ist eine Mehrfachspitzen-Bedingung vorhan-
den.
• Aus: Kein Ziel innerhalb des angegebenen Erfas-
sungsbereichs erkannt.
• Ein: Anzeige zeigt die Entfernung in Millimetern an
(Standard)
• Aus: Anzeige zeigt den Wert für den Analogausgang
an.
• Drücken Sie diese Taste, um die Entfernungseinstel-
lung für den 10 V (20 mA)-Umschaltpunkt zu än-
dern; drücken und halten Sie die Taste, um die Zah-
lenwerte zu erhöhen.
• Drücken Sie diese Taste und halten Sie sie mehr als
2 Sekunden lang gedrückt, um zwischen dem Anzei-
gewert für die Entfernung und dem Anzeigewert für
den Analogausgang umzuschalten.
• Drücken Sie diese Taste, um im Setup-Modus zum
Sensormenü zu navigieren.
ANMERKUNG: Beim Navigieren durch
das Menü werden die Menüpunkte na-
cheinander durchlaufend angezeigt.
Q4X Edelstahl-Analoglasersensor
P/N 185623_DE Rev. C
