Q4X Edelstahl-Lasersensor
Kurzanleitung
CMOS-Laser der Klasse 1 mit Schaltausgang (PNP oder NPN). Zum Patent angemeldet.
Diese Anleitung soll Ihnen beim Einrichten und Installieren des Q4X-Sensor helfen. Vollständige Informationen zur Programmierung, Leistung,
Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter www.bannerengineering.com. Suchen Sie
nach der Ident-Nr. 181483, um das Benutzerhandbuch anzuzeigen. Die Verwendung dieses Dokuments setzt Kenntnisse der einschlägigen In-
dustriestandards und Praktiken voraus.
Zur Veranschaulichung werden in diesem Dokument durchgehend Abbildungen der Q4X-Ausführung mit Gewinderohr verwendet.
WARNUNG:
•
Verwenden Sie dieses Gerät nicht zum Schutz des Personals
•
Die Verwendung dieses Geräts zum Schutz des Personals kann zu schweren Verletzungen oder zum Tod führen.
•
Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schaltungen, die für Personenschutz-An-
wendungen erforderlich sind. Ein Geräteausfall oder Defekt kann zu unvorhersehbarem Schaltverhalten des Aus-
gangs führen.
Technische Merkmale

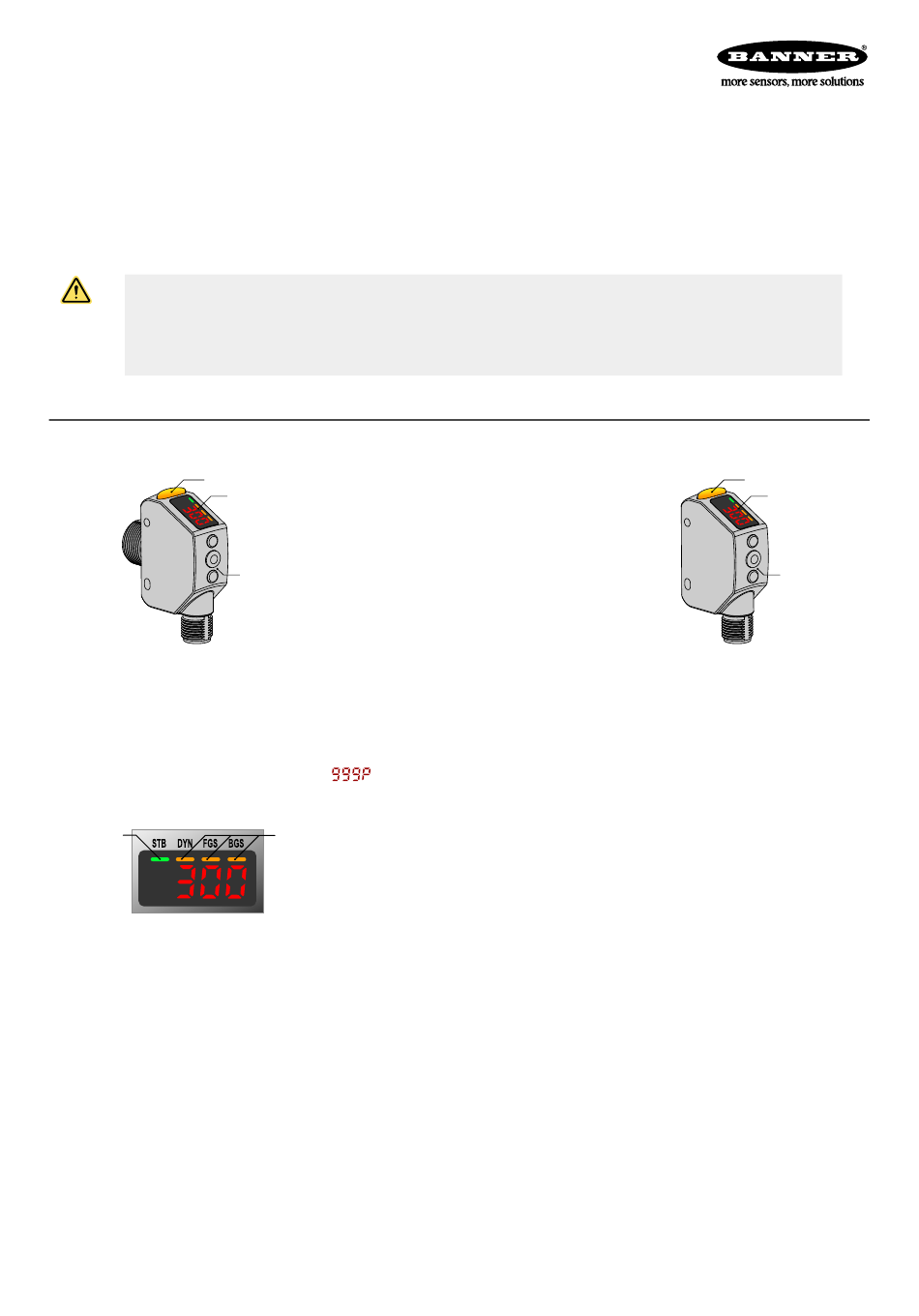

Abbildung 1. Sensormerkmale − Modelle mit Gewindebau-
form
1
Display und Anzeigen
Das Display ist eine 4-stellige LED-Anzeige mit 7 Segmenten. Der Hauptbildschirm ist der Bildschirm für den RUN-Modus.
Beim 2-pt-, BGS-, FGS- und DYN TEACH-Modus wird auf dem Display der aktuelle Abstand zum Ziel in Millimetern angezeigt. Beim gemeinsa-
men TEACH-Programmiermodus wird auf der Anzeige der Anteil der Oberfläche in Prozent angezeigt, der mit der einprogrammierten Referen-
zoberfläche übereinstimmt. Ein Anzeigewert von
Abbildung 3. Display im RUN-Modus
1
Anzeige für Ausgänge
•
Ein – Ausgänge leitend (geschlossen)
•
Aus – Ausgänge nicht leitend (offen)
Stabilitätsanzeige (STB)
•
Ein – Stabiles Signal innerhalb des angegebenen Erfassungs-
bereichs
•
Blinkend – Marginales Signal; das Ziel liegt außerhalb der
Grenzen des angegebenen Erfassungsbereichs oder es ist
eine Mehrfachspitzen-Bedingung vorhanden.
•
Aus – Kein Ziel innerhalb des angegebenen Erfassungsber-
eichs erkannt.
Tasten
Verwenden Sie die Sensortasten (SELECT)(TEACH), (+)(DISP)und (-)(MODE) , um den Sensor zu programmieren.
Aus dem Originaldokument übersetzt
181484 Rev. M
2
1. Anzeige für Ausgang (gelb)
2. Display
3. Tasten
3
gibt an, dass der Sensor nicht programmiert wurde.
1. Stabilitätsanzeige (STB–Grün)
2
2. Anzeigen für aktive TEACH-Programmierung
•
DYN–Dynamisch (Gelb)
•
FGS–Vordergrundausblendung (Gelb)
•
BGS–Hintergrundausblendung (Gelb)
Aktive TEACH-Anzeigen (DYN, FGS und BGS)
•
DYN, FGS und BGS deaktiviert – Zweipunkt-TEACH-Pro-
grammierung ausgewählt (Standard)
•
DYN ein – Dynamische TEACH-Programmierung ausgewählt
•
FGS ein – TEACH-Programmierung für Vordergrundausblen-
dung ausgewählt
•
BGS ein – TEACH-Programmierung für Hintergrundausblen-
dung ausgewählt
•
DYN, FGS und BGS ein – Gemeinsame TEACH-Program-
mierung ausgewählt
2022-8-9
Abbildung 2. Sensormerkmale − Modelle für Unter-
putzmontage
1
2
3
