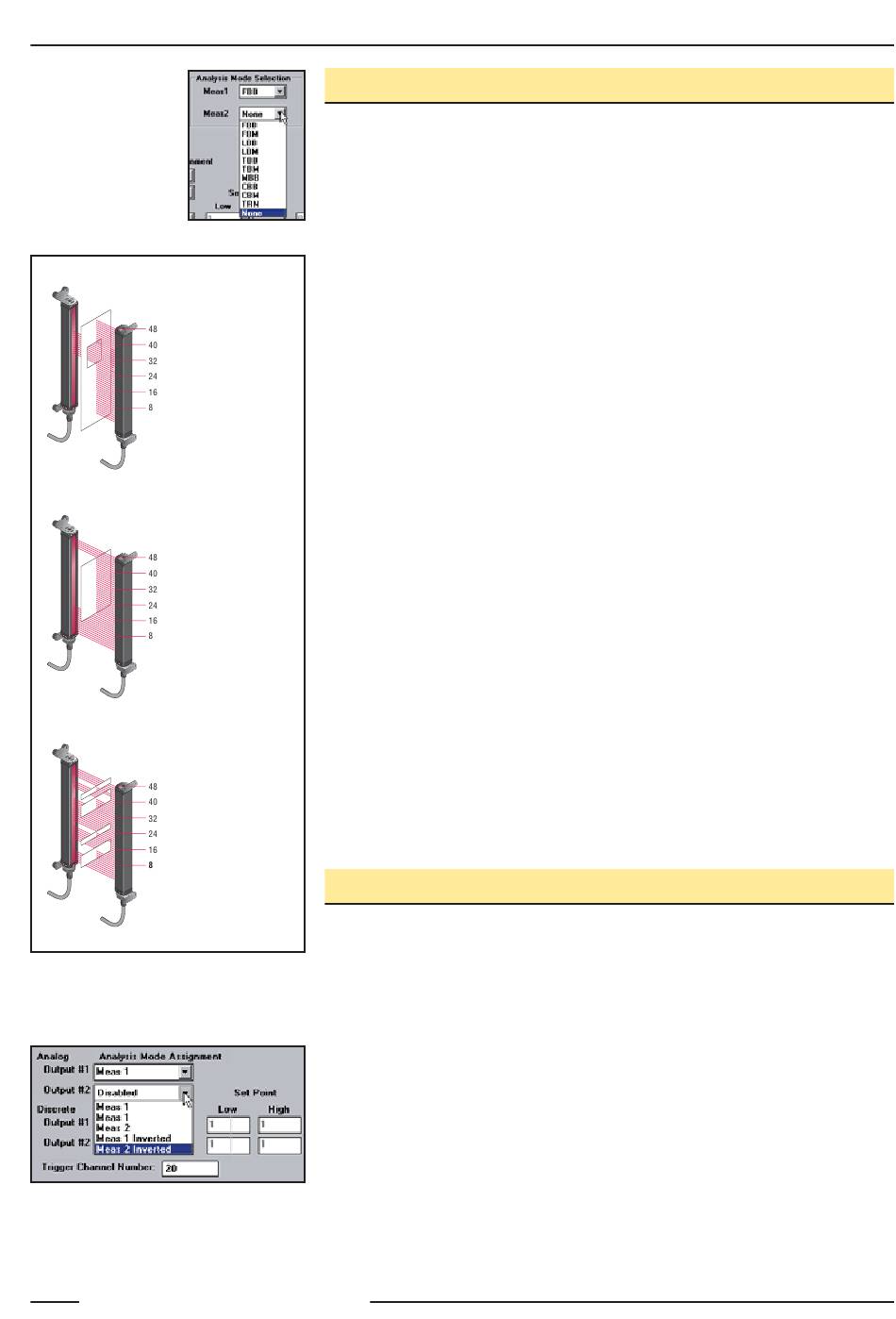

Abbildung 5-16.
Auswahl des Scan-
Analyse-Modus
(PSF-Konfigurations-
Screen)
Empfänger
Sender
Letzter erzeugter
Strahl (LBM):
Strahl ist Nr. 37 von 48
Erster erzeugter
Strahl (FBM):
Strahl ist Nr. 26 von 48
Empfänger
Sender
Letzter blockierter
Strahl (LBB):
Strahl ist Nr. 43 von 48
Erster blockierter
Strahl (FBB):
Strahl ist Nr. 15 von 48
Empfänger
Sender
Insgesamt erzeugte
Strahlen:
möglichen Strahlen
erzeugt
Insgesamt blockierte
Strahlen:
möglichen Strahlen
sind blockiert
Abbildung 5-17. Beispiele für MINI-ARRAY-
Scan-Analyse-Modi
Abbildung 5-18. Zuweisung eines
Analyse-Modus zu jedem
Analogausgang (PSF-
Konfigurations-Screen)
Banner Engineering Corp. • Minneapolis, U.S.A.
www.bannerengineering.com • Tel: 763.544.3164
5.3.4 Auswahl des Scan-Analyse-Modus
Das Controllermodul kann auf Wunsch für einen oder zwei von insgesamt sieben Scan-
Analyse-Modi (oder Mess-Modi) programmiert werden. Jeder ausgewählte Modus kann
einzeln einem Ausgang zugewiesen werden (siehe Abschnitt 5.3.5 oder 5.3.6). Die Strahlen
im Lichtvorhang sind nacheinander nummeriert, wobei sich Strahl Nr. 1 am Kabelende des
Senders und des Empfängers befindet.
"Strahl-Positions"-Modi
First Beam Blocked (FBB):
•
Position des ersten blockierten Strahls.
First Beam Made (FBM):
•
Position des ersten erzeugten (nicht blockierten) Strahls.
Last Beam Blocked (LBB):
•
Letzter
Position des letzten blockierten Strahls.
Last Beam Made (LBM):
•
Position des letzten erzeugten (nicht blockierten) Strahls.
Erster
Middle Beam Blocked (MBB):
•
die Position des mittleren blockierten Strahls auf halbem Weg zwischen dem ersten und
dem letzten blockierten Strahl.
"Strahlanzahl"-Modi
Total Beams Blocked (TBB):
•
addiert die Anzahl blockierter Strahlen.
Total Beams Made (TBM):
•
die Anzahl der erzeugten (nicht blockierten) Strahlen:
Letzter
Contiguous Beams Blocked (CBB):
•
Controllermodul erkennt die größte Anzahl aufeinander folgender blockierter Strahlen.
Erster
Contiguous Beams Made (CBM):
•
erkennt die größte Anzahl aufeinander folgender erzeugter Strahlen.
Transitions (TRN):
•
ten zu freien und von freien zu blockierten Strahlen. Wenn zum Beispiel die Strahlen 6
- 34 blockiert sind, ist zwischen Strahl 5 und Strahl 6 ein Übergang von einem freien zu
einem blockierten Strahl vorhanden, und zwischen Strahl 34 und Strahl 35 ein Übergang
von einem blockierten zu einem freien Strahl. Der Übergangsmodus kann zur Zählung von
Objekten innerhalb des Lichtvorhangs verwendet werden.
34 von 48
Die programmierten Analysemodi können jedem der verfügbaren Ausgänge zugewiesen wer-
den (siehe Abbildung 5-18). Jeder Ausgang kann auf
MEAS2 invertiert
oder
14 von 48
5.3.5 Analogausgangskonfiguration
Analogausgangskonfiguration = Analysemodus-Zuweisung. Die Analogausgänge Nr. 1 und
Nr. 2 können jeweils einem der in Abschnitt 5.3.4 beschriebenen Analysemodi zugewiesen
werden. Wenn der gewählte Scan-Analysemodus einen ersten oder letzten blockierten oder
erzeugten Strahl umfasst, ändert sich das zugewiesene Ausgangssignal proportionell zu der
während eines Scans identifizierten Strahlnummer. Wenn der Scan-Analysemodus insgesamt
blockierte oder erzeugte Strahlen umfasst, ändert sich dieses zugewiesene Ausgangssignal
im Verhältnis zur Gesamtanzahl der während eines Scans gezählten Strahlen.
Es ist darauf zu achten, dass die zur Zuweisung der Scan-Analysemodi zu den
Analogausgängen verwendeten Pulldown-Menüs zwei Invertierungsoptionen enthalten.
MEAS1 invertiert
Wenn
de Analogausgangssignal ab, wenn der Wert im Mess-Modus zunimmt. Ein invertiertes
Ausgangssignal nimmt den Endwert an (
Null ist, und bei maximalem Scan-Analysewert liegt das Ausgangssignal beim
Konfiguration des Controllermoduls
(Erster blockierter Strahl) Das Controllermodul erkennt die
(Erster erzeugter Strahl) Das Controllermodul erkennt die
(Letzter blockierter Strahl) Das Controllermodul erkennt die
(Letzter erzeugter Strahl) Das Controllermodul erkennt die
(Mittlerer blockierter Strahl) Das Controllermodul erkennt
(Insgesamt blockierte Strahlen) Das Controllermodul
(Insgesamt erzeugte Strahlen) Das Controllermodul addiert
(Angrenzende blockierte Strahlen) Das
(Angrenzende erzeugte Strahlen) Das Controllermodul
(Übergange) Das Controllermodul zählt die Übergänge von blockier-
eingestellt werden.
MEAS2 invertiert
oder
Bereichsendwert
MEAS1
MEAS2
MEAS1 invertiert
,
,
gewählt wird, nimmt das betreffen-
), wenn der Scan-Analysewert
Nullwert
121362 – 07/05 –
.
