Q2XAF Mechanisch einstellbarer Sensor mit Hintergrundausblendung – Produkthandbuch
Q2X AF Lasergerät – Beschreibung und Sicherheitshinweise
Vorsicht:
• Senden Sie defekte Geräte an den Hersteller zurück.
• Die Verwendung anderer Steuerelemente oder Einstellungen und die Ausführung anderer Verfahren als
die in diesem Handbuch genannten kann zu gefährlichen Strahlenbelastungen führen.
• Bauen Sie diesen Sensor nicht zu Reparaturzwecken auseinander. Defekte Einheiten müssen an den
Hersteller zurückgegeben werden.
Lasergerätemodell − IEC 60825-1:2014 Lasergerät der Klasse 1
Lasergeräte der Klasse 1, die unter üblichen und vorhersehbaren Betriebsbedingungen (d. h. bei bestimmungsgemäßem Betrieb) sicher
sind, auch bei Verwendung optischer Instrumente, mittels derer direkt in den Laserstrahl geblickt wird.
Laser-Wellenlänge
680 nm
Impulsdauer
3 µs
Installation

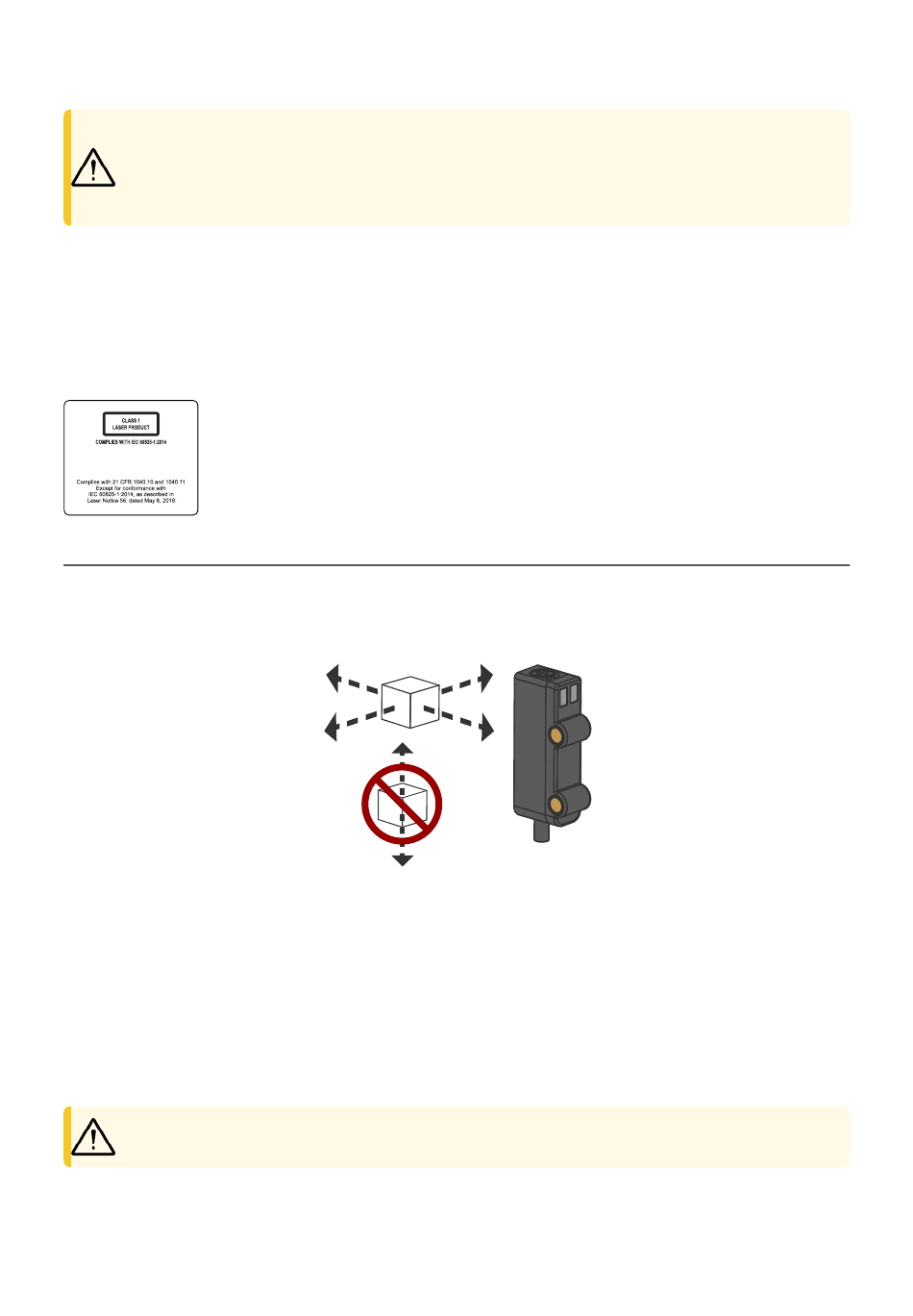

Sensorausrichtung
Um eine zuverlässige Erfassung zu gewährleisten, richten Sie den Sensor in Bezug auf das zu erfassende Ziel wie abgebildet aus.
Montieren Sie das Gerät
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort. Ziehen Sie die
Montageschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten Position zu
befestigen.
Q2X – Verdrahtung
Es sind nur die Schaltpläne von Kabelgeräten dargestellt. Die Schaltpläne für Geräte mit Steckverbindern sind funktionell identisch.
Vorsicht: Beachten Sie beim Anschließen von Ausführungen mit Steckverbinder die entsprechenden
Vorsichtsmaßnahmen für elektrostatische Entladungen (Erdung).
page 2 of 9
Wiederholungsrate
87 µs
Optimale Ausrichtung des Ziels zum Sensor
