Banner iVu Plus TG Schnellstartanleitung

Bildsensoren iVu Plus TG und Color Gen2
Quickstart-Anleitung
Einführung
Diese Anleitung soll Ihnen beim Einrichten und Installieren des Bildsensoren iVu Plus TG und Color Gen2 helfen. Vollständige Informationen zur
Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter
eering.com. Suchen Sie nach der Ident-Nr. 179042, um das Benutzerhandbuch anzuzeigen. Die Verwendung dieses Dokuments setzt Kennt-
nisse der einschlägigen Industriestandards und Praktiken voraus.
Der iVu enthält eine integrierte Hilfe.
Über den integrierten Touchscreen, einen externen Touchscreen oder die PC-Software Vision Manager können Sie Inspektionen programmie-
ren, bearbeiten und anzeigen. Für die Konfiguration oder Ausführung des iVu ist Vision Manager nicht erforderlich.
Über die PC-Software Vision Manager können Sie den iVu verbinden, um ihn extern zu steuern. Nach dem Anschluss an das Gerät wird die
Schnittstelle auf der Registerkarte Sensor angezeigt. Sie können in der Schnittstelle in derselben Weise arbeiten wie auf dem iVu-Display.
WARNUNG: Darf nicht für den Personenschutz verwendet werden
Dieses Gerät darf nicht als Sensor zum Personenschutz eingesetzt werden. Eine Nichtbeachtung kann schwere
Verletzungen oder Tod zur Folge haben. Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schal-
tungen, die für Personenschutz-Anwendungen erforderlich sind. Ein Sensorausfall oder Defekt kann zu unvorhersehbarem
Schaltverhalten des Ausgangs führen.
VORSICHT: Elektrostatische Entladungen
Schäden, die durch elektrostatische Entladungen am Sensor verursacht werden können, sind zu vermeiden.
Verwenden Sie beim Anbringen von Linsen oder Kabeln immer eine bewährte Methode zur Vermeidung von elektrosta-
tischer Entladung.
Funktionen und Anzeigen

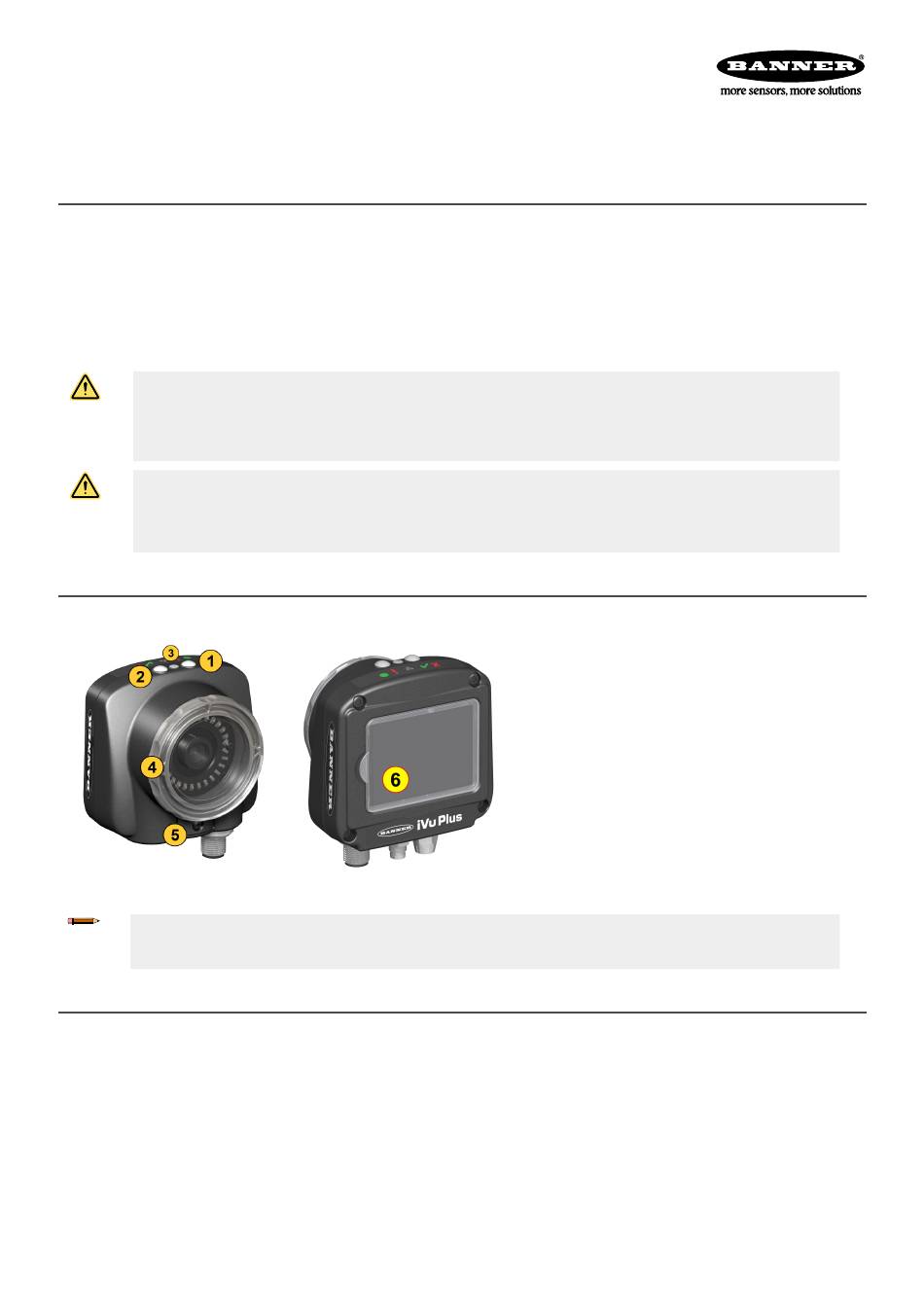

Abbildung 1. Technische Merkmale
Anmerkung: Modelle mit integriertem Display: Das Touchscreen-Display verfügt über eine Schutzabdeckung aus Kunstst-
off. Entfernen Sie diese Abdeckung bei der Konfiguration des Geräts. Wenn das Display nicht in Gebrauch ist, halten Sie
es abgedeckt, um es zu schützen.
Installationsanleitung
Montieren Sie den iVu
Für die Installation des iVu ist ein Montagewinkel erforderlich. Bei Banner Engineering sind Montagewinkel erhältlich. Siehe
eering.com. Mit den Montagewinkeln kann der iVu entweder rechtwinklig oder in einem einstellbaren Winkel an das betreffende Teil montiert
werden.
1. Positionieren Sie den iVu auf der Halterung.
2. Stecken Sie drei (im Lieferumfang enthaltene) M4 x 4-mm-Schrauben durch den Montagewinkel in die Montagebohrungen in der Unter-
seite des iVu.
Aus dem Originaldokument übersetzt
178442_DE Rev. F
1. Betriebs-LED
2. LED für Gut/Fehler
3. LED für Ethernet-E/A
4. Fokussierfenster
5. Verschlussklemme für Fokussierfenster
6. Integriertes Display (nur integrierte Modelle mit
integriertem Display)
2021-7-13
www.bannerengin-
Grün: Betriebsbereit/Eingeschaltet
Rot (blinkend oder konstant): Fehler
Grün (konstant): Gut
Grün (blinkend): Fehler
Rot: Fehler
Grün: Verbunden
Aus: Getrennt
www.bannerengin-
