DIAGNOSE
Fehler
Fehlerart/Beseitigung
Nr.
System ist OK
–
Ausrichten/ausblenden
A/b
• Status
Ausgang kurzgeschlossen
• Ausgangslast & Verdrahtung
1
kontrollieren
Sender-/Empfänger
fehlangepasst
2
• Im System müssen Sender
und Empfänger gleicher
Länge verwendet werden
Empfängerfehler
• Empfängerkabel überprüfen
3
• Empfänger austauschen
Senderfehler
• Senderkabel überprüfen
4
• Sender austauschen
Serielle Kommunikation
5
• Serielles Kabel kontrollieren
EEPROM
• PSF neu konfigurieren
• Controllermodul austauschen
6
• Ausblendung neu
konfigrieren
CPU-Fehler
7
• Controllermodul austauschen
Null/Spanne
8
• Status
Abbildung 6-1. Schlüssel für Codes der
Systemdiagnoseanzeige
1) Rote Betriebs-LED
2) Grüne Ausrichtungs-LED
3) Rote LED für Blockierung
4) Gelbe LED für unzureichende
Ausrichtung
5) RS-232-Ausgang
6) Grüne AUSRICHTUNGS-LED
7) Rote GATE-LED
8) Rote Alarm-LED (Schaltausgang
Nr.2)
9) Rote LED für Schaltausgang Nr. 1
10) Ausrichtungs-Taste
11) Diagnose-Anzeige

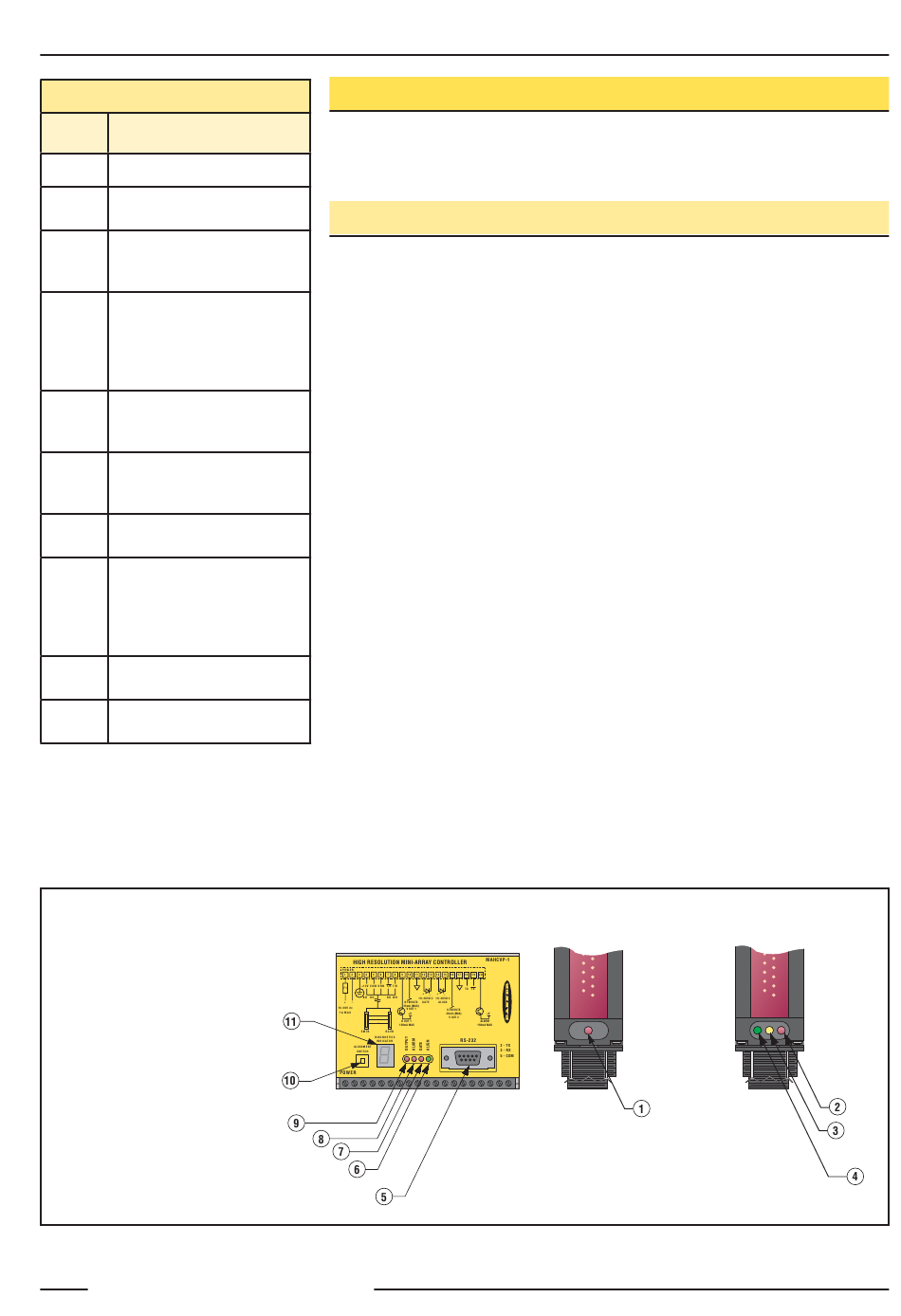

Abbildung 6-2. Diagnose und Statusanzeigen am hochauflösenden A-GAGE-MINI-ARRAY-System
Banner Engineering Corp. • Minneapolis, U.S.A.
www.bannerengineering.com • Tel: 763.544.3164
6. Systemdiagnose
Die Systemdiagnose kann mit Hilfe der Status- und Diagnose-Anzeigen auf dem
Controllermodul und den Sensoren, mit der Diagnose-Software-Routine oder mit einer
Kombination dieser beiden Möglichkeiten durchgeführt werden.
6.1 Diagnose-Anzeigen
HINWEIS: Die Status-Anzeigen scheinen "einzufrieren", wenn der Controller für Gate- oder
Host-Modus konfiguriert wurde (Abschnitt 5.3.2) und kein Signal vorhanden ist,
um eine Scan-Aktualisierung zu veranlassen.
Helle, gut sichtbare LEDs an beiden Sensoren und an der Fronttafel des Controllermoduls
bieten eine kontinuierliche Anzeige des Systembetriebsstatus.
Controllermodul:
AUSGANG:
(rot) zeigt den Status von Schaltausgang Nr. 1.
ALARM:
(rot) zeigt den Status von Schaltausgang Nr. 2. Dieser Ausgang kann einem
Analysemodus zugewiesen werden, oder er kann als System-Diagnosealarm oder als Trigger-
Alarm zur Ansteuerung eines anderen hochauflösenden A-GAGE-MINI-ARRAY-Systems
verwendet werden.
GATE:
(rot) zeigt den Status des Gate-Eingangs.
AUSRICHTUNG:
(grün) zeigt korrekte Sender-/Empfänger-Ausrichtung und einen freien,
nicht blockierten Lichtvorhang an. Diese LED leuchtet, wenn entweder die grüne oder die
grüne und die gelbe LED am Empfänger leuchten.
Controllermodul für DIN-
Schienen-Montage
System-Diagnose
Hochauflösender
Sender
Hochauflösender
Empfänger
31
121362 – 07/05 –
