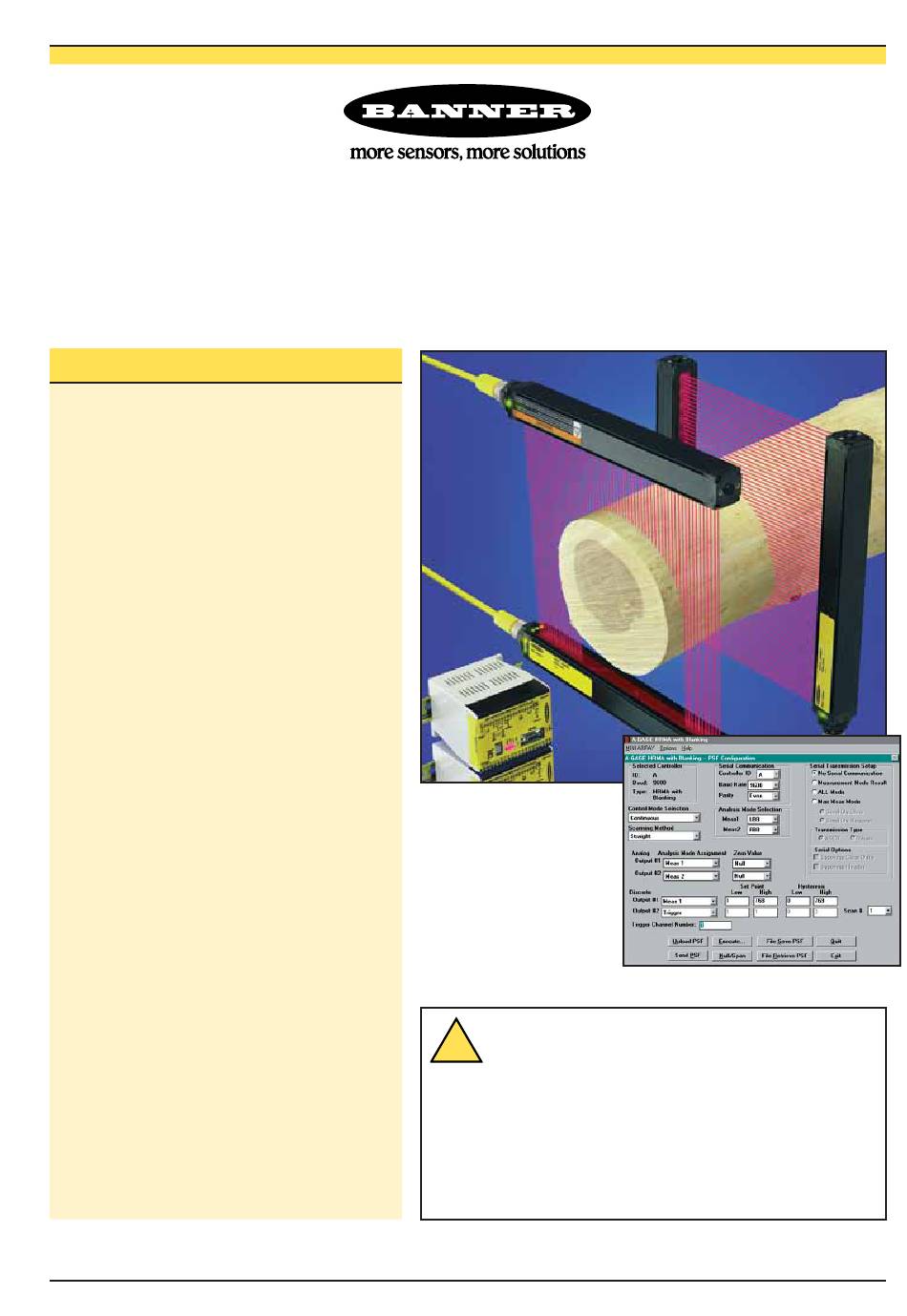

Handbuch für hochauflösendes
A-GAGE™-MINI-ARRAY™-System
Für Controller mit 2 Analog- und 2 Schaltausgängen
Merkmale
• Perfekt geeignet für schnelle, präzise
Prozessüberwachungs- und Prüfanwendungen
• Umfangreiche Kombinationen von Scan-Modi
und Ausgängen:
– 10 Mess-Modi ("Scan-Analyse")
– 3 Scan-Methoden
– Strahlausblendung
– Kontinuierliche, torgesteuerte oder
rechnergesteuerte Scan-Initiierung einstellbar
– Programmierbare Hysterese der oberen und
unteren Grenzwerte
– Diverse Möglichkeiten der seriellen
Kommunikation
• Speicherbare Scan-Programme machen
Neuprogrammierungen bei wiederholten
Anwendungen überflüssig
• Nicht-flüchtiger Speicher für Ausrichtungseins
tellungen
• Alle Modelle mit Analog- und Schaltausgängen
• Nullstellung des Analogausgangs
• Preisgünstig im Vergleich zu ähnlichen
Systemen
• Präzisions-Sensoren mit einer Reichweite von
380 mm bis 1,8 m
• Weites Sichtfeld, einfach auszurichten
• Im Rahmen der Ausricht-Routine wird die
Funktionsreserve der einzelnen Strahlen des
Lichtvorhangs individuell eingestellt, um ein
Objekt von nur 2,5-mm zuverlässig zu erfassen
• Zentralrechner oder SPS zur Initiierung von
Scans und/oder Verarbeitung von gescannten
Daten einsetzbar
• Einzel-Adressen für bis zu 15 Controllermodule
auf einer EIA-485-Gemeinschaftsleitung
Banner Engineering Corp., 9714 Tenth Ave. No., Minneapolis, MN 55441, USA • Tel.: (+1) 763.544.3164 • www.bannerengineering.com • E-Mail: sensors@baneng.com
®
ACHTUNG . . .
!
Darf nicht für den Personenschutz verwendet werden
Diese Sensoren enthalten NICHT die selbstüberwachenden redundanten
Schaltungen, die für eine Anwendung im Bereich des Personenschutzes
notwendig wäre. Ein Sensordefekt oder ein Ausfall des Sensors kann
entweder einen aktivierten oder nicht aktivierten Ausgang verursachen.
Sicherheitsgeräte, welche die Anforderungen der Normen OSHA, ANSI
und IEC für den Personenschutz erfüllen, finden Sie im aktuellen Banner
Sicherheitsprodukte-Katalog.
07/05
P/N 121362
