1) Betriebsspannung
2) Sender- und Empfängerkabel,
6 = Beilauflitze (blank)
3) Schaltausgang Nr. 1
4) 0-10-V-Analogausgang Nr. 1
5) 10-30-VDC-GATE-Signal
6) 10-30-VDC-AUSRICHTUNG
7) 0-10-V-Analogausgang Nr. 2
8) Schaltausgang Nr. 2 (Alarm)
1) Betriebsspannung
2) Sender- und Empfängerkabel,
6 = Beilauflitze (blank)
3) Schaltausgang Nr. 1
4) 0-10-V-Analogausgang Nr. 1
5) 10-30-VDC-GATE-Signal
6) 10-30-VDC-AUSRICHTUNG
7) 0-10-V-Analogausgang Nr. 2
8) Schaltausgang Nr. 2 (Alarm)
1) Betriebsspannung
2) Sender- und Empfängerkabel,
6 = Beilauflitze (blank)
3) Schaltausgang Nr. 1
4) Last
5) 4-20-mA-Analogausgang Nr. 1
6) 10-30-VDC-GATE-Signal
7) 10-30-VDC-AUSRICHTUNG
8) Last
9) 4-20-mA-Analogausgang Nr. 2
10) Schaltausgang Nr. 2 (Alarm)
1) Betriebsspannung
2) Sender- und Empfängerkabel,
6 = Beilauflitze (blank)
3) Schaltausgang Nr. 1
4) Last
5) 4-20-mA-Analogausgang Nr. 1
6) 10-30-VDC-GATE-Signal
7) 10-30-VDC-AUSRICHTUNG
8) Last
9) 4-20-mA-Analogausgang Nr. 2
10) Schaltausgang Nr. 2 (Alarm)
Banner Engineering Corp. • Minneapolis, U.S.A.
www.bannerengineering.com • Tel: 763.544.3164

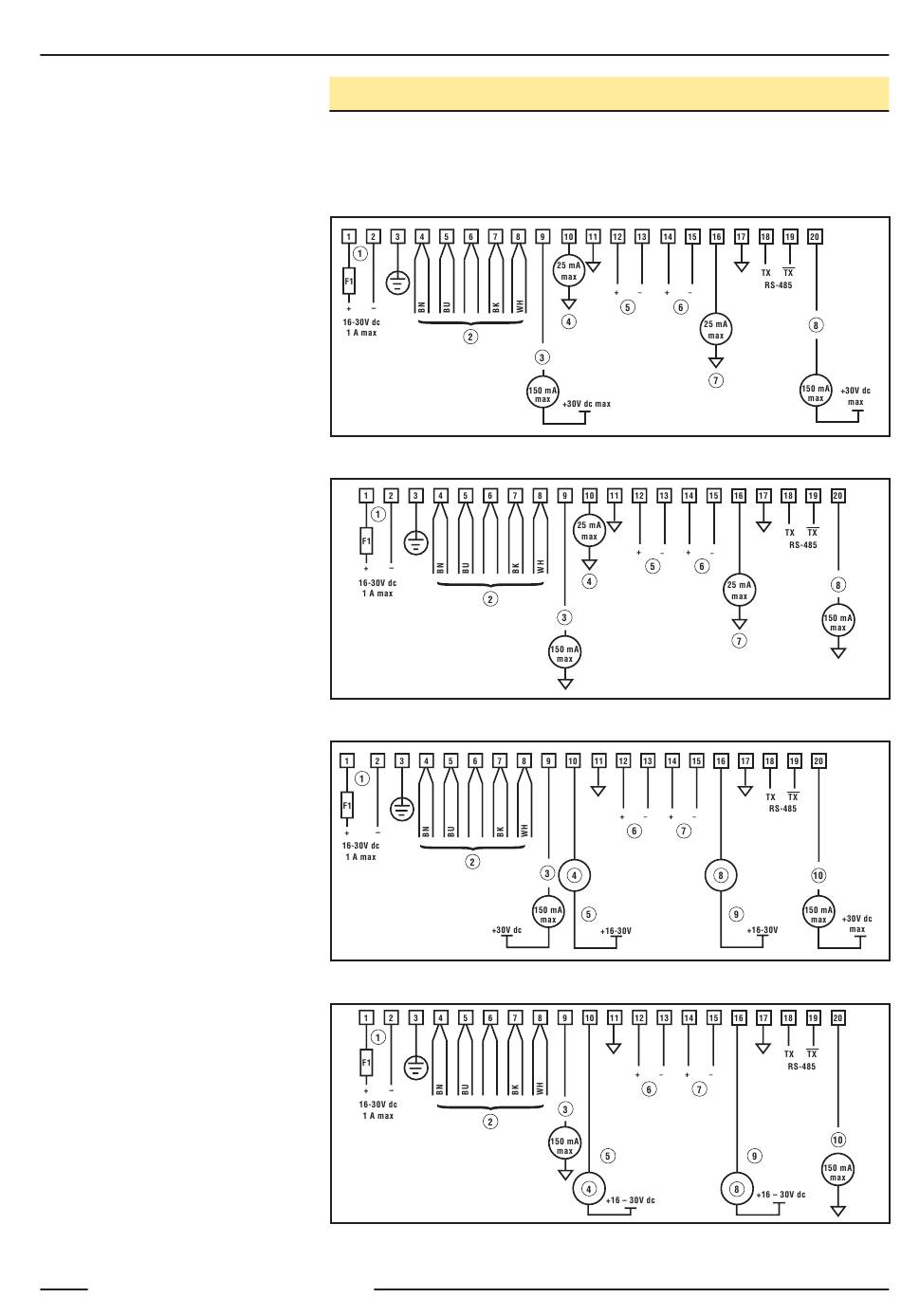

Installation und mechanische Ausrichtung
3.3 Anschlüsse
Siehe Abbildung 3-3, 3-4, 3-5 und 3-6 für Informationen zum Anschluss.
Abbildung 3-3. MAHCVN-1-Anschluss
Abbildung 3-4. MAHCVP-1-Anschluss
Abbildung 3-5. MAHCIN-1-Anschluss
Abbildung 3-6. MAHCIP-1-Anschluss
13
121362 – 07/05 –
