Schalten Sie den Sensor ein und prüfen Sie, ob die Betriebs-LED grün leuchtet.
Installation der Software
Wichtig: Für die Installation der Banner Messsensorkonfiguration-Software sind Administratorrechte
erforderlich.
1. Laden Sie die neueste Version der Software von
banner-measurement-sensor-software.html
2. Navigieren Sie zu der heruntergeladenen Datei und öffnen Sie sie.
3. Klicken Sie auf Install (Installieren), um den Installationsvorgang zu starten.
4. Je nach den Systemeinstellungen wird möglicherweise ein Kontextfenster eingeblendet, in dem Sie gefragt
werden, ob Sie zulassen möchten, dass die Banner Messsensorkonfiguration-Software von Banner Änderungen
an Ihrem Computer vornimmt. Klicken Sie auf Yes (Ja).
5. Klicken Sie auf Close (Schließen), um das Installationsprogramm zu beenden.
Anschluss an den Sensor
E
D
B
F
1. Schließen Sie den Sensor vom PRO-KIT an das Verteilerkabel an. Siehe
2. Schließen Sie die externe Stromversorgung und das Pro-Konverterkabel an das Verteilerkabel an.
3. Schließen Sie das Pro-Konverterkabel an den PC an.
4. Öffnen Sie die Banner Messsensorkonfiguration-Software.
5. Gehen Sie zu Sensor › Verbinden in der Navigationssymbolleiste.
Der Bildschirm Connection (Verbindung) wird angezeigt.
6. Wählen Sie das richtige Sensor Model (Sensormodell) und den richtigen Com Port (Kommunikationsanschluss)
für den Sensor aus.
7. Klicken Sie auf Connect (Verbinden).
Der Bildschirm Connection (Verbindung) wird geschlossen und die Sensordaten werden angezeigt.
20-Sep.-24
Erste Schritte
herunter.
A
C
© Banner Engineering Corp. Alle Rechte
www.bannerengineering.com/us/en/products/sensors/software/

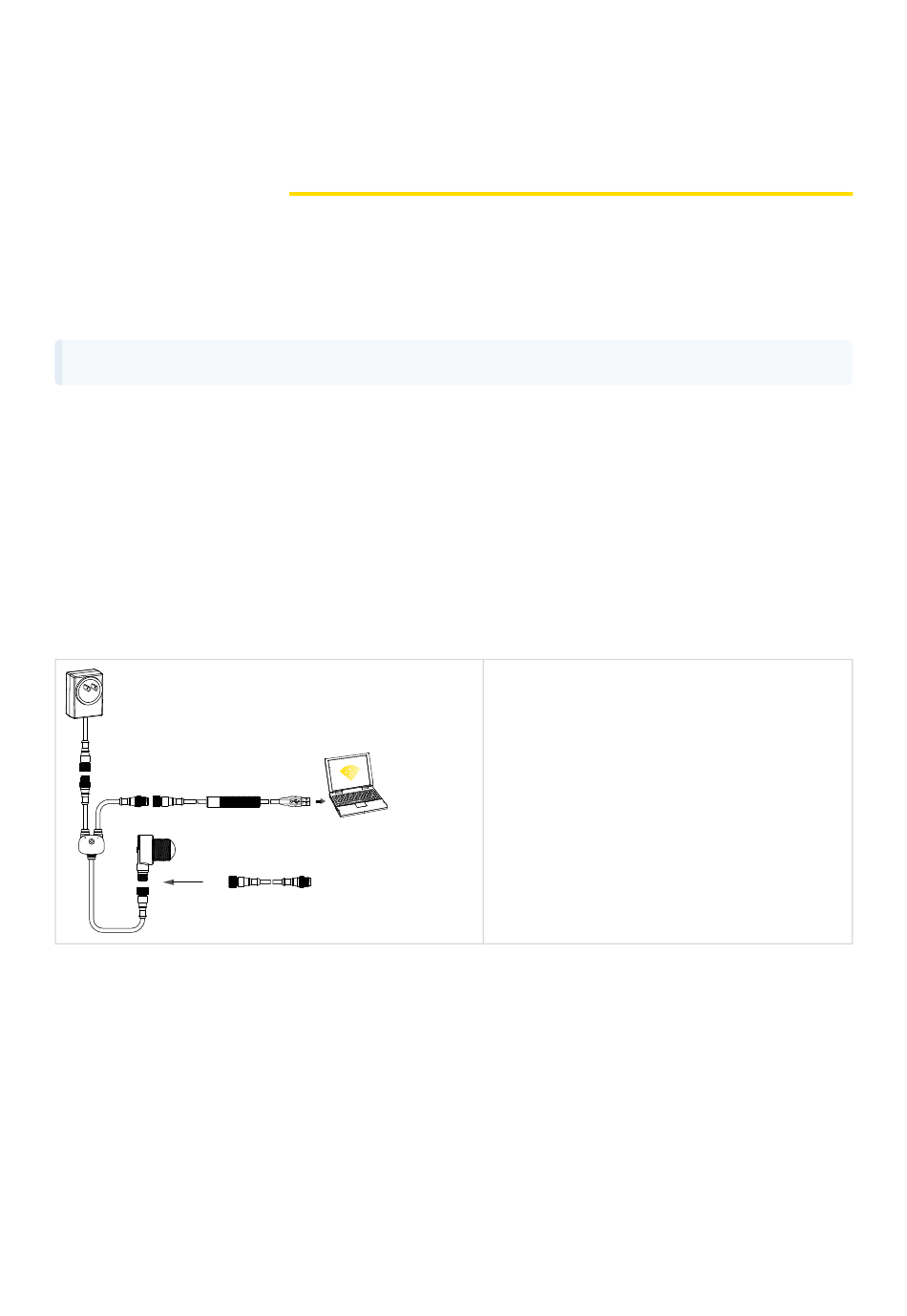

A = Pro-Konverterkabel (MQDC-506-USB)
B= Verteiler (CSB-M1251FM1251M)
C = PC mit Banner Messsensorkonfiguration-Software
D = T30R
E = Stromversorgung (PSW-24-1 oder PSD-24-4)
F = Optionale beidseitig vorkonfektionierte Anschlussleitung, 5-
polig zu 5-polig (z. B. MQDEC3-515SS)
"Konfigurationstool" auf Seite
vorbehalten.
35.
