• Während man den Hebel niedergedrückt hält, das
Rad so lange senken, bis der Felgenrand sich in ei-
nem Abstand von etwa 5 mm vom Krallenwerkzeug
befindet.
• Das Rad im Uhrzeigersinn drehen und dabei den He-
bel auf so lange niedergedrückt halten, bis des zum
vollständigen Abrücken des Reifenwulstes kommt.
• Den Werkzeugträgerarm in "Ruhestellung" bringen
(Abb._15 Pkt._1); die Spindel so lange senken, bis
der Reifen auf dem beweglichen Trittbrett zum Auf-
liegen kommt, dazu etwas auf den Reifen drücken,
so dass, mit einer leichten Hinausbewegung des
beweglichen Trittbrett, sich der für den Auszug des
Schlauchs erforderliche Freiraum ergibt.
• Den Schlauch herausziehen, dann das Rad erneut
heben.
• Die Arbeitstellung D (Abb._6) einnehmen.
• Den Werkzeugträgerarm kippen, es aushaken und
durch Anheben in seine „Ruhestellung" bringen
(Abb._15 Pkt._1); durch Betätigen des Manipulators
den Werkzeugträgerarm auf die Radinnenseite brin-
gen, dann in die "Arbeitstellung" (Abb._14 Pkt._1)
zurückführen und mit dem entsprechenden Kopp-
lungshebel feststellen (Abb._1-2 Pkt._8).
• Den Werkzeugsträgerskopf wie beschreiben im be-
treffenden Paragraph durch 180° drehen, um die
Sperrklinke zwischen dem Rand der Felge und dem
Wulst des Reifens zustecken: ist das Verfahren wäh-
rend der Drehung der Spindel durchgeführt.
• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitstellung einnehmen A (Abb._6).
• Das Krallenwerkzeug so verschieben, dass die Be-
zugskerbe auf etwa 3 cm zum Felgeninneren ausge-
richtet wird.

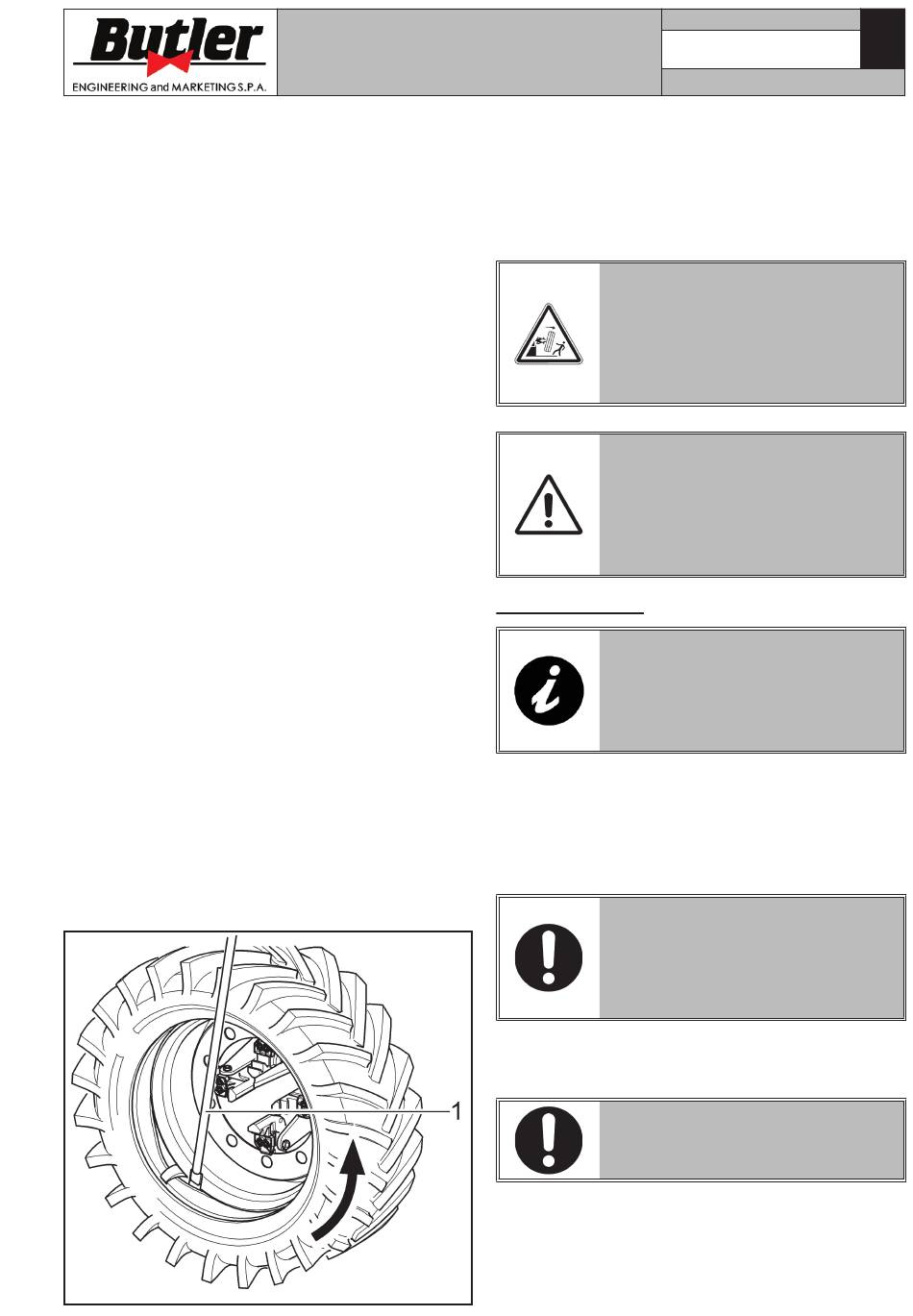

• Den Hebel (Abb._34 Pkt._1) zwischen Felge (Abb._34
Pkt._2) und Wulst (Abb._34 Pkt._3) auf der rechten
Seite des Werkzeugs einfügen.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Abb._34
• Während man den Hebel niedergedrückt hält, das
Rad so lange senken, bis der Felgenrand sich in
einem Abstand von 5 mm vom Krallenwerkzeug
befindet, dann die Spindel gegen den Uhrzeigersinn
drehen, während man den Hebel niedergedrückt hält,
(Abb._34 Pkt._1) bis das kompletten Abziehen des
Reifens ergänzen.
DAS ABRÜCKEN DER WÜLSTE
VON DER FELGE VERURSACHT
EIN HERABFALLEN DES REIFENS.
DESHALB IMMER KONTROL -
LIEREN, DASS SICH NIEMAND
ZUFÄLLIG IM ARBEITSBEREICH
AUFHÄLT.
BEIM ABZIEHEN BESONDERS
SCHWERER REIFEN MUSS DAS
RAD UNBEDINGT SO NAH WIE
MÖGLICH AN DAS UNTERGE-
STELL GEBRACHT WERDEN, BE-
VOR DER VORGANG VOLLENDET
WIRD.

12.7.3 Montage

BEI JEDEM AUF-/ABZIEHEN VON
REIFEN IST ZU KONTROLLIEREN,
DASS DER SPERRDRUCK DER
RAD ZENTRIERVORRICHTUNG
DEM MAX. BETRIEBSDRUCK (150
BAR) NAHE IST.
• Die Felge auf der Spindel gemäß den im Paragraph
"AUFSPANNEN DES RADES" gegebenen Anweisun-
gen befestigen.
• Die Reifenwülste und die Felgenschultern unter
Anwendung des mitgelieferten Pinsels ausgiebig mit
dem entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN. DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
• Die Greifzange (Abb._29 Pkt._1) am äußeren Rand
der Felge und am obersten Punkt gemäß Abb._29
montieren.
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
• Die Arbeitstellung einnehmen B (Abb._6).
• Den Reifen auf dem Trittbrett ausrichten und die
Spindel senken (dabei darauf achten, dass die
Greifzange am obersten Punkt gehalten wird) um
so den ersten Reifenwulst (innerer Wulst) einhaken
zu können.
