NAV11N - NAV11NT
NAV11EI - NAV11TEI

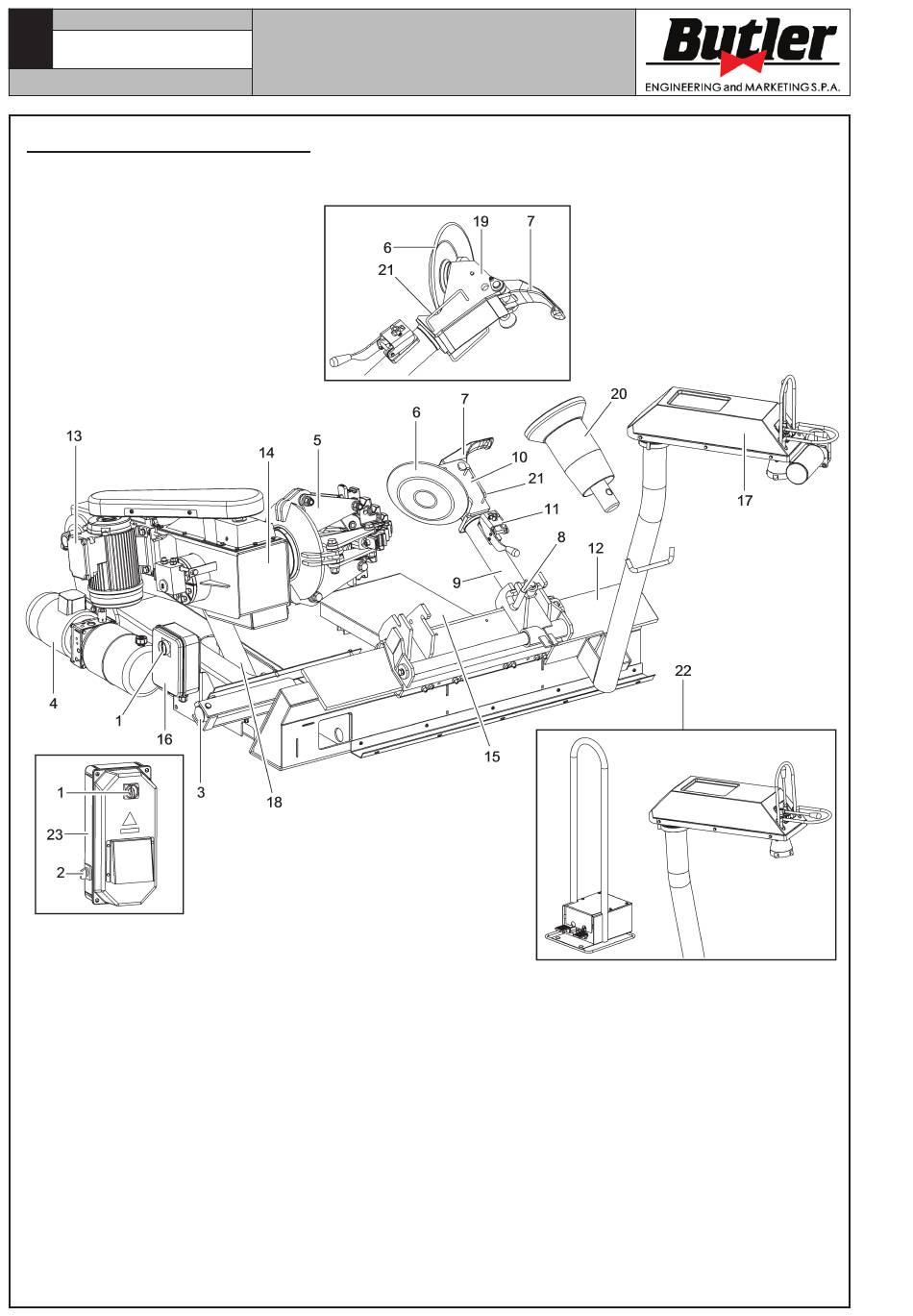

ABB. 1 - NAV11N - NAV11NT
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für selbstzent-
rierende Geschwindigkeit (Version mit
Frequenzumformer)
3 - Zylinder für Verschiebung des Werk-
zeugswagens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Kopplungshebel
9 - Werkzeugarm
10 - Werkzeuggruppe (nur für NAV11N)
11 - Quick fit Vorrichtung
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
12 - Werkzeugswagen
13 - Motor für Spindelumdrehung
14 - Spindelsarm
15 - Bewegliches Trittbrett
16 - Schalttafel
17 - Antriebsatz
18 - Zylinder des Spannvorrichtungsarmes
19 - Werkzeuggruppe (nur für NAV11NT)
20 - Abdrückrolle (nur für NAV11N)
21 - Hubgriff für Werkzeugsatz
22 - Bedienungseinheit (Version mit
Frequenzumformer)
23 - Schalttafel (Version mit Frequenzum-
former)
