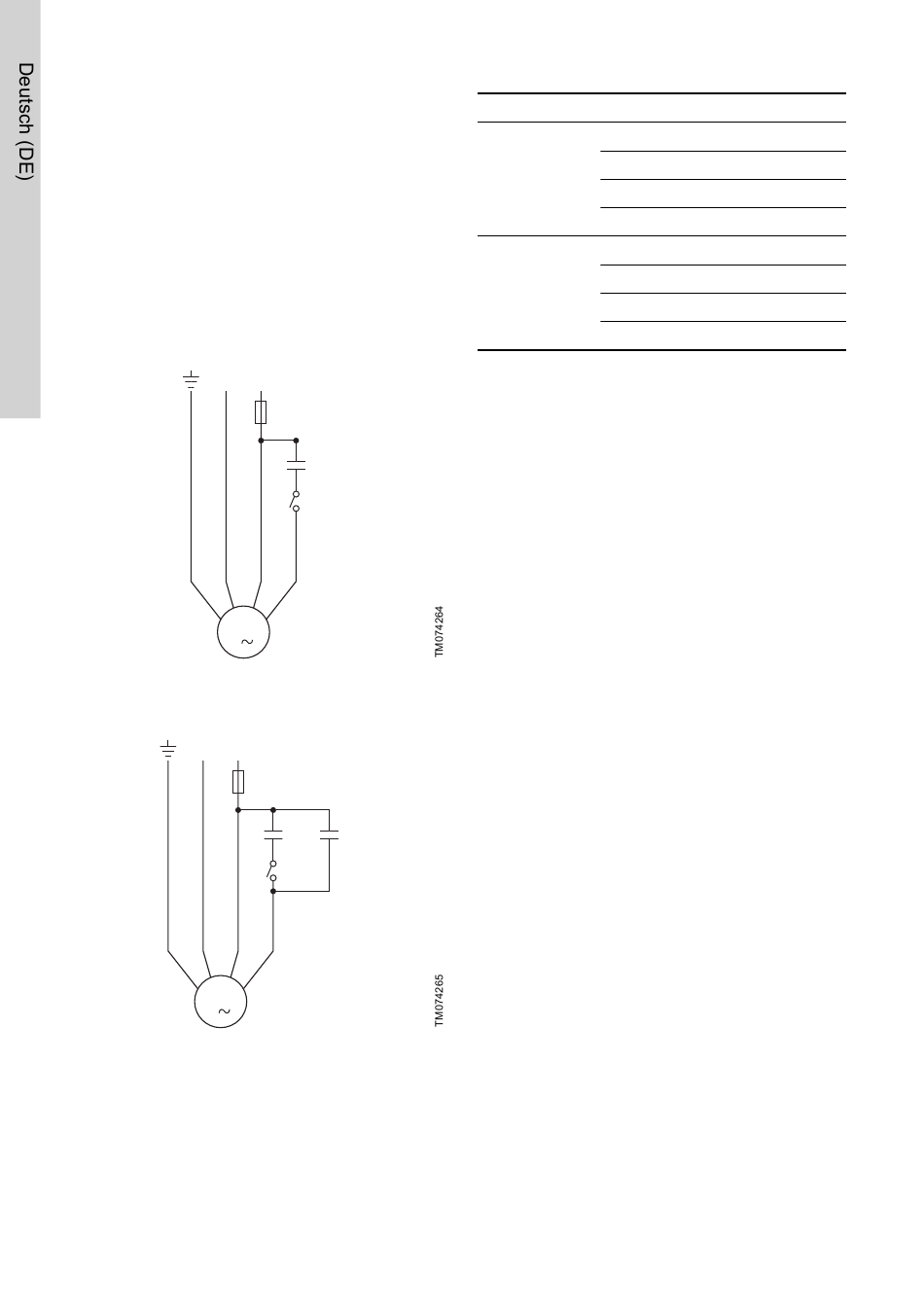

5.5.3 Motoren in dreiadriger Ausführung
Die Motoren von Grundfos vom Typ MS402 in
dreiadriger Ausführung weisen einen Motorschutz auf
und müssen über einen Grundfos-Schaltkasten SA-
SPM 5, 7 oder 8 ohne integrierten Motorschutz an
das Netz angeschlossen werden.
Die Motoren MS4000 und MS6000 in dreiadriger
Ausführung müssen über einen Grundfos-
Schaltkasten SA-SPM 5, 7 oder 8 mit integriertem
Motorschutz an das Netz angeschlossen werden.
Wird ein herkömmlicher Motorschutzschalter
verwendet, nehmen Sie den elektrischen Anschluss
wie nachfolgend beschrieben vor.
N
1
2
3
M
1
CSIR
N
L
1
2
3
M
1
CSCR
96
L
Cs
4
Cs
Cr
4
Kabeltyp
Pos.
Einzelleiter
blau ummantelt
Die Tabelle ist gültig sowohl für CSIR als auch für
CSCR.
Aderfarbe
1
(grün)
2
gelb
3
schwarz
4
(rot)
1
gelb-grün
2
grau
3
braun
4
schwarz
