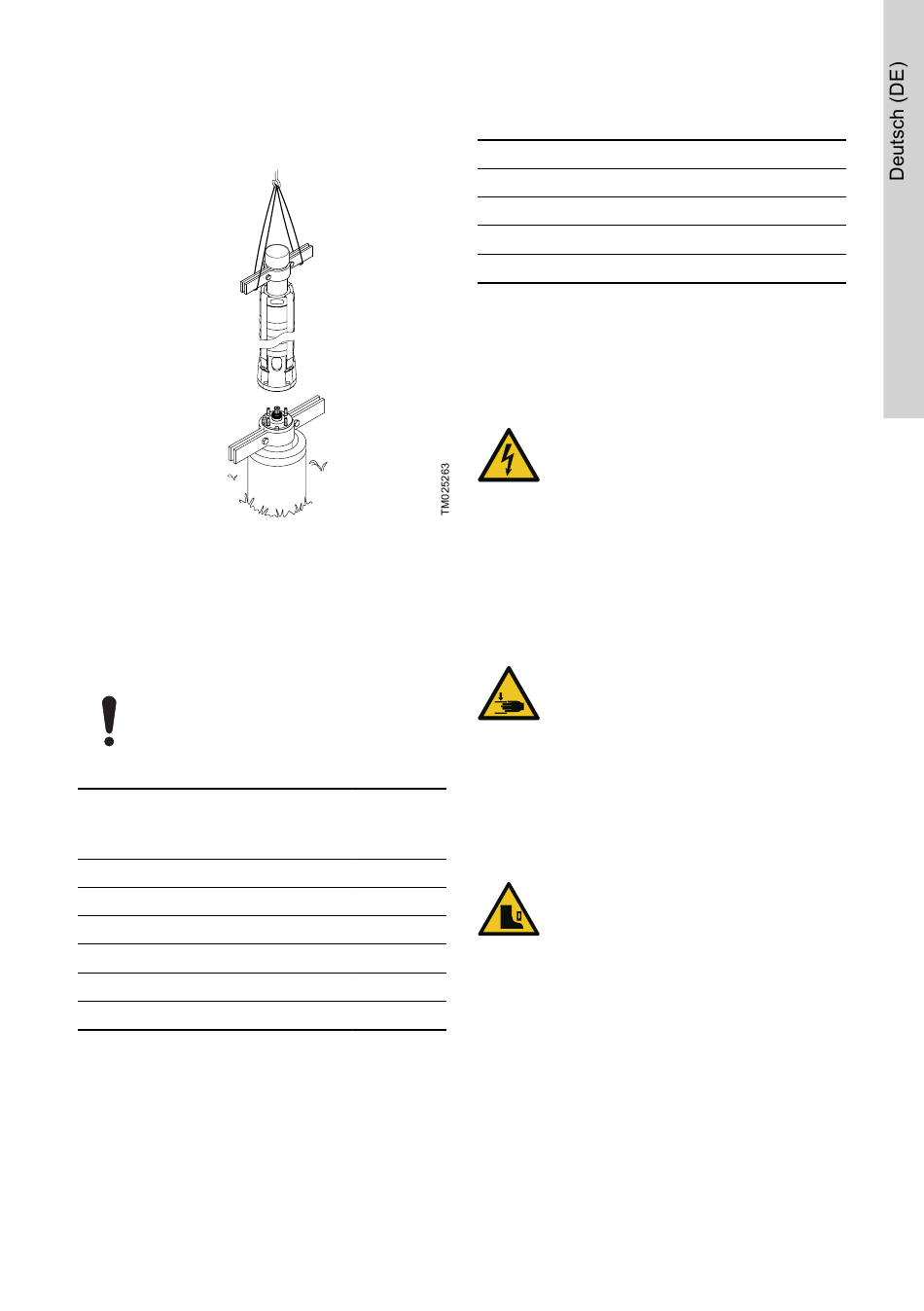

1. Heben Sie die Pumpeneinheit mithilfe der am
Verlängerungsrohr befestigten Rohrschellen an.
Siehe nachfolgendes Bild.
Anheben der Pumpe in die richtige Position
2. Platzieren Sie die Pumpeneinheit auf dem Motor.
3. Setzen Sie die Muttern auf, und ziehen Sie sie
über Kreuz mit den unten angegebenen
Anzugsmomenten an.
Vergewissern Sie sich, dass die Kupplung
zwischen der Pumpe und dem Motor
ordnungsgemäß ausgerichtet ist.
Pumpen- und Motorbolzendurch-
messer
5/16 UNF
1/2 UNF
M8
M12
M16
M20
8.5 Maximaler Installationsdruck [mWS]
Grundfos MS402:
Grundfos MS4000:
Grundfos MS6000:
Grundfos MS6000P:
Grundfos MMS:
8.6 Absenken der Pumpe
Anzugsmo-
ment
[Nm]
18
50
18
70
150
280
Grundfos empfiehlt, das Bohrloch vor Absenken der
Pumpe mithilfe eines Kalibrierungszylinders zu
prüfen, um einen ungehinderten Einbau zu
gewährleisten.
Senken Sie das Pumpenaggregat vorsichtig in das
Bohrloch ab. Das Motorkabel und das
Unterwasserkabel dürfen dabei nicht beschädigt
werden.
150
600
600
600
600
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
‐
Schalten Sie die Stromversorgung ab,
bevor Sie Arbeiten am Produkt
beginnen.
‐
Stellen Sie sicher, dass die
Stromversorgung nicht versehentlich
wieder eingeschaltet werden kann.
‐
Das Produkt darf nicht mithilfe des
Motorkabels abgesenkt oder
angehoben werden.
WARNUNG
Quetschung der Hände
Tod oder ernsthafte Personenschäden
‐
Soll der Motor am Bohrloch mit der
Pumpe verbunden werden, achten Sie
darauf, geeignete Rohrschellen zu
verwenden.
‐
Halten Sie sich beim Platzieren des
Motors im Bohrloch vom Stahlseil und
Kabel fern.
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
‐
Soll der Motor am Bohrloch mit der
Pumpe verbunden werden, achten Sie
darauf, geeignete Rohrschellen zu
verwenden.
‐
Halten Sie sich beim Platzieren des
Motors im Bohrloch vom Stahlseil und
Kabel fern.
105
